Spiegelnder Zauber
DACHKONSTRUKTIONEN

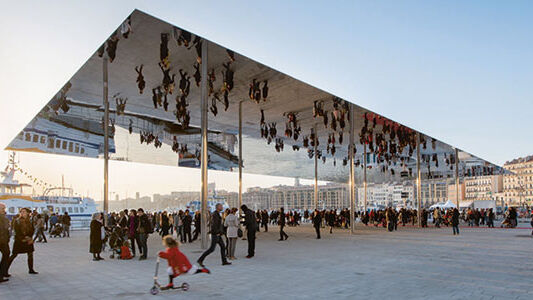

Die Umgestaltung der Uferpromenade war eines der zentralen Projekte, welche die Stadt Marseille während der letzten Jahre in der Altstadt realisierte. Umgesetzt nach den Plänen von Foster + Partners und des Landschaftsarchitekten Michel Desvigne erscheint die Promenade in neuem Glanz. Ein beeindruckendes Werk ist die Überdachung, deren polierte Oberflächen das Geschehen auf dem Platz und im Hafen widerspiegeln.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.
"Lange Zeit war das Hafenbecken des Vieux Port in Marseille durch eine mehrspurige Strasse von der Altstadt getrennt. Erst durch die Neugestaltung der Uferpromenade wurde das historische Herz der Stadt wieder besser zugänglich gemacht. Um die Kaimauern frei zu halten, sind technische Einrichtungen und kleine Servicegebäude nun auf Plattformen im Wasser untergebracht. Auch die Verkehrsführung wurde neu geordnet und die Strasse auf zwei Fahrspuren zurückgebaut. Der nun rund 100 000 m2 grosse Platzraum hat sich rasch zur beliebten und vielbesuchten Piazza entwickelt. Als Anziehungspunkt am östlichen Rand, dem Quai de la Fraternité, schufen die Londoner Architekten Foster + Partners eine gigantische, aber äusserst schmal wirkende Überdachung als Sonnen- und Regenschutz für Märkte, Feste und andere Veranstaltungen.
Filigrane Stützen, grosszügige Spannweiten
Mit einer Spannweite von insgesamt 46 ² 22 Metern wird es auf einer Höhe von sechs Metern von acht schmalen, runden Stahlstützen getragen. Mit einem Durchmesser der tragenden Stützen von 273 mm sind diese doppelt ausgeführt und von einer äusseren, dünnen Röhre aus poliertem Edelstahl umhüllt. Der Achsabstand der Stützen beträgt zwölf Meter, an den Aussenseiten kragt das Dach jeweils um fünf Meter aus.
Damit die Überdachung noch filigraner und leichter erscheint, läuft sie an den Kanten spitz zu: Ihre Höhe beträgt im äussersten Bereich nur 1,5 cm, im Mittelfeld dagegen rund 20 cm. Die Dachkonstruktion besteht aus Edelstahl-paneelen in Abmessungen von 2,00 ² 6,00 bzw. 2,0 ² 5,0 m in den Randzonen. Die spitz zulaufenden Randbereiche sind aus einer oberen und einer unteren, 1,5 mm starken, witterungs- und salzwasserbeständigen Edelstahlplatte, gefüllt mit XPS-Hartschaum. Deren Querschnitt teilt sich nach einer Länge von etwa 60 cm, bei einer Gesamthöhe von rund 12 cm, in eine obere und eine untere Dachschale. Im zunächst weiter ansteigenden Zwischenraum dienen Stahlträger der Aussteifung und Befestigung der Paneele. Die oberen Paneele bestehen aus 1,5 mm sandgestrahlten Edelstahlplatten,
20 mm Hartschaum und einer unteren, ebenfalls 1,5 mm starken Edelstahlplatte. Die unteren Paneele sind mit 40 mm Hartschaum gefüllt, die Unterseite der verklebten Stahlplatten ist hochglänzend poliert. Die Entwässerung ist in die oberen Paneele integriert und verläuft parallel zu den Dachrändern im Abstand von etwa 3,50 m. Die Besucher des Pavillons und Teile der Umgebung bilden sich auf der verspiegelten Unterseite des Stahldachs ab, das aus der Ferne als schmale, silberne Linie erscheint."
