Schüco ADS SimplySmart auf der Überholspur

RATIONELLE PRODUKTION

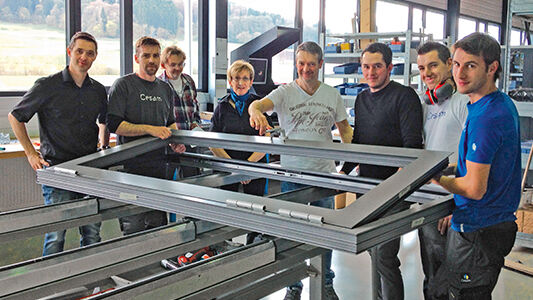

Die neue Schüco-Türenplattform ADS SimplySmart ist auf dem Markt. Neben bauphysikalischen und statischen Verbesserungen gegenüber den herkömmlichen Systemen zeichnet sich das neue Türsystem auch durch einen rationellen Zusammenbau sowie einem simplen Beschlageinbau aus. Die Metallbauunternehmung Cesam metal SA in Develier (JU) hat das System als erste Schweizer Unternehmung verarbeitet. Wie den Fachleuten der Westschweizer Unternehmung der Bau der ersten Türe im Zuge einer Produktschulung gelang und wie sie das neue Produkt bewerten, erfahren Sie im Beitrag.


Login mit Magazin-Passwort

Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Passwort für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.

Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.


Login als registrierter Benutzer

Jetzt registrieren und lesen.
Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.

Mit Schüco ADS SimplySmart ist eine neue, schlanke Systemplattform für Aluminiumtüren mit Bautiefen von 75 und 90 mm auf den Markt gekommen. Die Vorteile der auf zwei Masse reduzierten Bautiefenstruktur konzentrieren sich auf unterschiedliche Anforderungen, insbesondere auf die Wärmedämmung, die Stabilität die Dichtheit sowie auf einen rationellen Verarbeitungsprozess.Energieeffizienz und DesignBasierend auf dem 5-Kammer-Profilaufbau deckt die neue Systemplattform Schüco ADS SimplySmart unterschiedliche energetische Anforderungen mit Uf-Werten von bis zu 1,6 W/m2K in75 mm Bautiefe (Minergiestandard) und Uf-Werten von bis zu 1,3 W/m2K in 90 mm Bautiefe ab. Auch der Passivhaus-Standard mit Uf-Werten von 1,0 W/m2K ist mit Schüco ADS 90.SI SimplySmart, unter Einsatz von Schaumverbund-Isolierstegen, erreichbar. Eine umlaufende, variabel in beide Bautiefen einsetzbare Mitteldichtung, zusätzliche Isolierzonen sowie eine Glasfalzdämmung maximieren die Systemeigenschaften in den Bereichen Luft- und Schlagregendichtheit sowie Windlast und Wärmedämmung.Systemneuheit HybridverbundDie Türenplattform beruht – wie bereits erwähnt –auf einem neu entwickelten 5-Kammer-Profisystem mit dreischaligem Aufbau in Kombination mit einem Doppelsteg-Profilverbund. Ein schubfester Verbund zwischen Innen- und Mittelschale sorgt für hohe Stabilität (rund 180% stabiler als die herkömmlichen Systeme), während der gleitende Hybridverbund zwischen Isoliersteg und Aluminium-Aussenschale den Bimetall-Effekt minimiert. Mit Schüco ADS SimplySmart lassen sich einfach und flexibel grossformatige, attraktive Türlösungen bis 3000 mm Höhe realisieren – ohne Abstriche bei Stabilität und Dauerhaftigkeit. In Belastungstests wurde das System ADS SimplySmart einer Million Zyklen ausgesetzt.Bautiefenübergreifende GleichteileverwendungBeim Verarbeiter punktet das neue Profilsystem insbesondere durch seine hohe bautiefenübergreifende Gleichteileverwendung bei der Fertigung, z. B. bei der Innen- und der Aussenschale. Hier macht der identische Profilaufbau den Einsatz gleicher Eckverbinder und Dichtungen möglich. Zudem profitiert der Verarbeiter durch nur noch ein Rollenband für beide Bau tiefen, unabhängig von der Öffnungsrichtung. So wird bei ADS 90 SimplySmart eine Gleichteilverwendung von 85% zu ADS 75 SimplySmart erreicht.Eckverbinder für höchste PräzisionInnovativ sind auch die Eckverbindungen. Als Nagel- oder Stanztechnik gewährleisten sie eine optimale Profilverbindung. Für die Nageltechnik beispielsweise lassen sich mit nur einer Bohrlehre alle notwendigen Löcher für die Sicherungsstifte bohren. Die drei Eckverbinder (wobei der mittlere statisch optional) lassen sich einfach in die Hohlkammern einführen und gewährleisten ein exaktes Fügen.
