Dezember 2018
Radfahrerbrücke über die Fussgänger- und die Landquart
BRÜCKENBAU
Der neue Streckenabschnitt – mit einer Gesamtlänge von 280 m, der ausschliesslich für den Langsamverkehr bestimmt ist – ist auf dem Gebiet der Gemeinden Landquart und Maienfeld im Kanton Graubünden fertiggestellt worden und bildet einen wichtigen Baustein bei der Vervollständigung des nationalen Wanderwegs Nr. 2, des Rhein-Wanderwegs, der dem Fluss
von den Quellen in Andermatt bis nach Basel folgt. Gleichzeitig bietet dieser Streckenabschnitt eine deutliche Verbesserung
der Verbindung mit dem nationalen Wanderweg Nr. 21 Klosters–Sargans, der entlang des Prättigauer Tals hinunterführt.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.

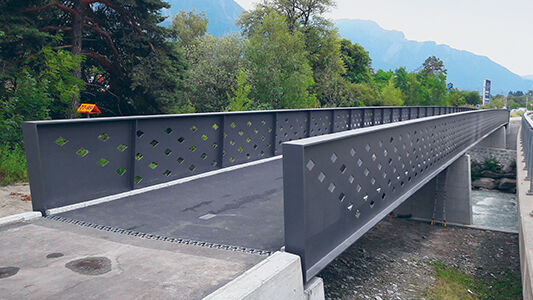

Die Überführung wurde am 11. Juli 2017 im Beisein des Regierungsrats Dr. Mario Cavigelli,
Direktor der Abteilung Bauwesen, Transport und Wälder in Graubünden, eingeweiht. Sie
bildet mit 71 m Länge das zentrale Element des neuen Abschnitts dieses Weges und ermöglicht
das Überqueren des Flusses Landquart in 200 m Entfernung von dessen Einmündung in den Rhein.
Form und Struktur
Der Querschnitt der Überführung, die als offene Überführung gestaltet ist, besteht aus zwei
seitlichen Trägern mit 1,6 m Höhe. Sie sind durch eine orthotrope Gurtplatte verbunden,
die sich in einer Höhe von 25 cm von den unteren Flanschen der seitlichen Träger befindet
und ihrerseits von T-Querträgern gestützt wird, die in einem Abstand von 1,6 bis 3 m
liegen. Das statische System der Überführung besteht aus einem ununterbrochenen Träger
auf vier Auflagen. Die Hauptspannweite zwischen den Pfeilern, die am Rand des Flussbetts
stehen, beträgt 36 m. Die Spannweiten zwischen den Pfeilern und den Brückenköpfen
umfassen 17 m.
