Optimierte Arbeitsbühnen sorgen für Sicherheit im Untergrund
GITTERROSTE / STAHLBAU
Arbeitsbühnen im industriellen Bereich, zur Erschliessung der Zugänglichkeit von Maschinen und Apparaten, stellen oftmals Anforderungen, die auf den ersten Blick kaum erkennbar sind. Beim vorliegenden Objekt gab es eine ganze Reihe solcher
Hindernisse zu überwinden. Wie dies gelöst wurde, erfahren Sie im Beitrag.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.
In den Untergeschossen der neuen Laborund
Büroräumlichkeiten eines Aromenund
Riechstoffproduzenten in der Schweiz
wurden drei verschiedene Arbeitsbühnen
sowie Treppen und Steigleitern eingebaut.
Sie gewährleisten den sicheren und bequemen
Zugang zu den diversen technischen
Geräten, Maschinen und Apparaten. Die
für 2000 kg/m2 dimensionierte Tragkonstruktion
besteht aus geschweissten und verschraubten
Trägern aus Walzprofilen. Die
Gehflächen sind mit Gitterrosten, Belastung
500 kg/m2, belegt. Diese hohen Belastungswerte
sehen vor, dass zu einem späteren
Zeitpunkt – im Zuge von Nachrüstungen –
gewisse Geräte auch auf den Arbeitsbühnen
abgestellt werden könnten.
Anlieferung in Kleinteilen
Bereits während der Massaufnahmen zeigten
sich die ersten Erschwernisse bei diesem Projekt.
Da noch nicht alle Leitungen und auch
nicht alle Geräte installiert waren, galt es, ergänzend
zu den gemessenen Bauteilen, auch
die Leitungspläne zu konsultieren, um so die
notwendigen Ausschnitte und vieles mehr
planen zu können.
Ergänzend kam dazu, dass die Einbringöffnung
für die 17 Tonnen Stahl lediglich 3 ³ 3 m
aufwies. Somit war klar, dass entsprechend
kleine Stückelungen – weniger Rahmen dafür
mehr Einzelteile – gefragt waren.
So entschieden sich die Verantwortlichen,
die Montage der Arbeitsbühnen in der 62 m
langen Lüftungszentrale vom Zentrum aus zu
starten und sich in beide Richtungen vorzuarbeiten.
Die Zulieferung der 3 bis 4 m langen
Bauteile für die Unterkonstruktion erfolgte
mit einem Raupenkran sowie einzelnen Wagen,
sukzessive dem Montageablauf entsprechend.
Anschliessend folgten die Geländer
sowie die Gitterroste von Sprich.
Rohrgeländer als Absturzsicherung
Überall da wo eine Absturzgefahr droht,
sind industrielle Rohrgeländer, bestehend
aus Pfosten, Handlauf und Mitteltraverse,
angebracht. Die Befestigung erfolgte durch
zentrale Verschraubung der Fussplatten auf
die Stahlträger. Dem Verlauf der Geländer
entsprechend sind überall aus Stahlblechen
hergestellte Fussleisten von 100 mm Höhe an
die Pfosten angeschweisst. Diese verhindern,
dass Personen bei Wartungsarbeiten unter
dem Geländer wegrutschen oder dass Gegenstände
hinunterfallen und Personen verletzen
könnten.

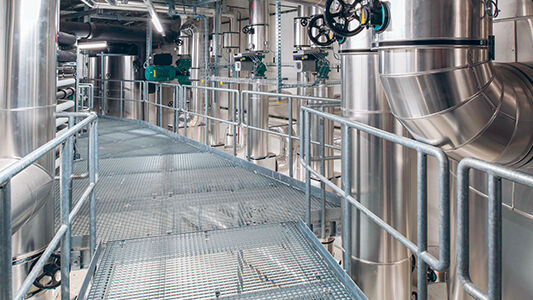

Belastbare Pressroste für eine sichere
Begehung
Für die Belegung der Arbeitsbühnen lieferte
Sprich feuerverzinkte Pressroste mit einer
Maschenweite von 33 ³ 33 mm und einer
Steghöhe von 30 mm. Diese sind ausgelegt
für eine Belastung von 500 kg/m2. Versehen
mit Sicherheitsantrittskanten gewährleisten
sie besten Schutz gegen Ausrutschen, insbesondere
bei den Treppenabgängen. Die Roste
liegen jeweils zweiseitig auf und sind mit
Standardhalteklemmen gehalten.
Der Name Sprich steht für mehr als nur die Lieferung
von hochwertigen und beständigen Produkten.
Wir stehen Ihnen vom Anfang bis zum
Ende Ihres Projekts mit unserer langjährigen
Erfahrung zur Seite, damit Sie das Endresultat
uneingeschränkt geniessen können.
