8000 Quadratmeter Pressroste für die Aussenhaut
GITTERROSTE

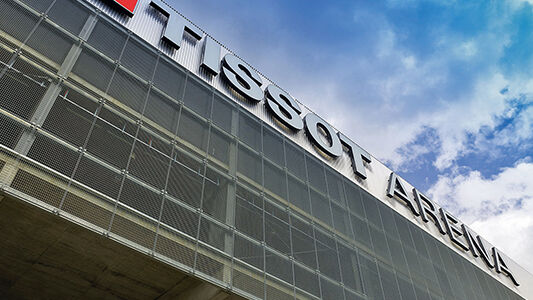

Unübersehbar steht die erst kürzlich neu gebaute Tissot Arena in Biel als Fussballstadion zur Verfügung. Eine schlichte, hochtransparente Gitterrostfassade gewährt eine angemessene Lichtdurchflutung und beste Belüftung.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.
Für die Konstruktion der Gitterrostfassade sind die bekannte Unternehmungn Hevron SA in Courtételle der leistungsfähige Gitterrostspezialist PMI Meiser Gitterroste AG in Weiningen-Zürich verantwortlich. Eine Gitterrostfläche von 8000 m2
respektive 160 Tonnen feuerverzinktem Stahl mussten stabil am Gebäude angebunden werden. Diese Riesenfläche und das entsprechend hohe Eigengewicht erforderten detaillierte Abklärungen und genaue statische Dimensionierungen. Die Konstruktionsabteilung der PMI Meiser Gitterroste AG übernahm die vom Stahlbauer gelieferten Pläne der Grundkonstruktion und erstellte die Ausführungsplanung der Gitterroste. Hierzu gehörten die Dimensionierungen, die Einteilungen und die Befestigungen. Dies unter Berücksichtigung verschiedenster Masstoleranzen.
Herstellverfahren
Für die Herstellung der speziellen Gitterroste entwickelten die Maschenbautechniker von Meiser spezifische Werkzeuge. Damit war gewährleistet, dass diese Stahl-Gitterroste im hochwertigen Vollpressverfahren genau und makellos produziert werden konnten. Unter höchstem Druck der Pressen sind beiden Stäbe, der Tragstab von 30 ² 2 mm und der Füllstab 15 ² 2 mm, kontrolliert und passgenau am Kreuzpunkt eingepresst worden. Der Wunsch des Architekten, einen Spezialraster von 55,55 ² 88,88 mm über die komplette Fassadenfläche zu führen, wurde dabei umgesetzt. Die angeschweisste Randeinfassung aus verstärkendem Flachstahl 50 ² 5 mm gibt jedem einzelnen Gitterrostelement die nötige Stabilität. Die gewählte Befestigungsart wurde unter Berücksichtigung verschiedenster Kriterien ausgearbeitet. Schliesslich entstand ein einfaches und einheitliches Befestigungsdetail, das sich für die Herstellung ebenso bewährte wie bei der Montage. Die mit Langlöchern versehenen, nach innen abgesetzten Blechlaschen sind millimetergenau und unter Berücksichtigung des Materialverzugs durch Wärmeeinwirkung an den Rosten angeschweisst.
Für die gesamte Gitterrostfassade konnte in Bezug auf den Materialbedarf und die Produktion eine sehr wirtschaftliche Lösung erreicht werden. Auch die Montage konnte den vorgegebenen Abläufen entsprechend schnell und einfach erfolgen.
Fazit
Eine zielorientierte und partnerschaftliche Zusammenarbeit aller Beteiligten sowie die durchdachte Planung machten die erfolgreiche Abwicklung erst möglich.
