TopSolid'Steel

Vom 3D-Scan direkt in die Konstruktion

TOPSOLID Switzerland AG mit Sitz in Cham vertreibt und betreut in der Schweiz die CAD/CAM-Lösung TopSolid – darunter TopSolid'Steel, das Modul für den Metallbau. Das Unternehmen begleitet Betriebe von der ersten Beratung über die Einführung bis zum laufenden Support aus der Schweiz.

Anders als bei manchen anderen Systemen sind bei TopSolid nicht alle Funktionen einzeln kostenpflichtig: Schnittstellen wie IFC für den Datenaustausch sind im Gesamtpaket bereits enthalten. Ein zentrales Merkmal von TopSolid'Steel ist zudem die direkte Verarbeitung von Punktwolken aus dem 3D-Laserscanning: Ein vor Ort erfasstes Aufmass lässt sich unmittelbar in die 3D-Konstruktion importieren und dort weiterbearbeiten – ohne Medienbruch zwischen Aufmass und Planung.

Praxisbeispiel

Wie das in der Praxis aussieht, zeigt das Beispiel der A&O Metallplan GmbH mit Sitz in Zürich. Das 2022 gegründete Planungsbüro von Andreas Supper und Oliver Altherr deckt für seine Kundschaft den gesamten Prozess ab – von der Massaufnahme über die Ausführungsplanung bis zur Projektleitung. Vor der Einführung von TopSolid'Steel arbeitete das zweiköpfige Team in klassischem 2D-CAD; Materialauszüge mussten von Hand erstellt werden, komplexe Geometrien liessen sich kaum mehr zuverlässig umsetzen. Den Ausschlag für den Wechsel gaben für A&O Metallplan das erwähnte Gesamtpaket, eine als angenehm empfundene Benutzeroberfläche sowie der Support aus der Schweiz.

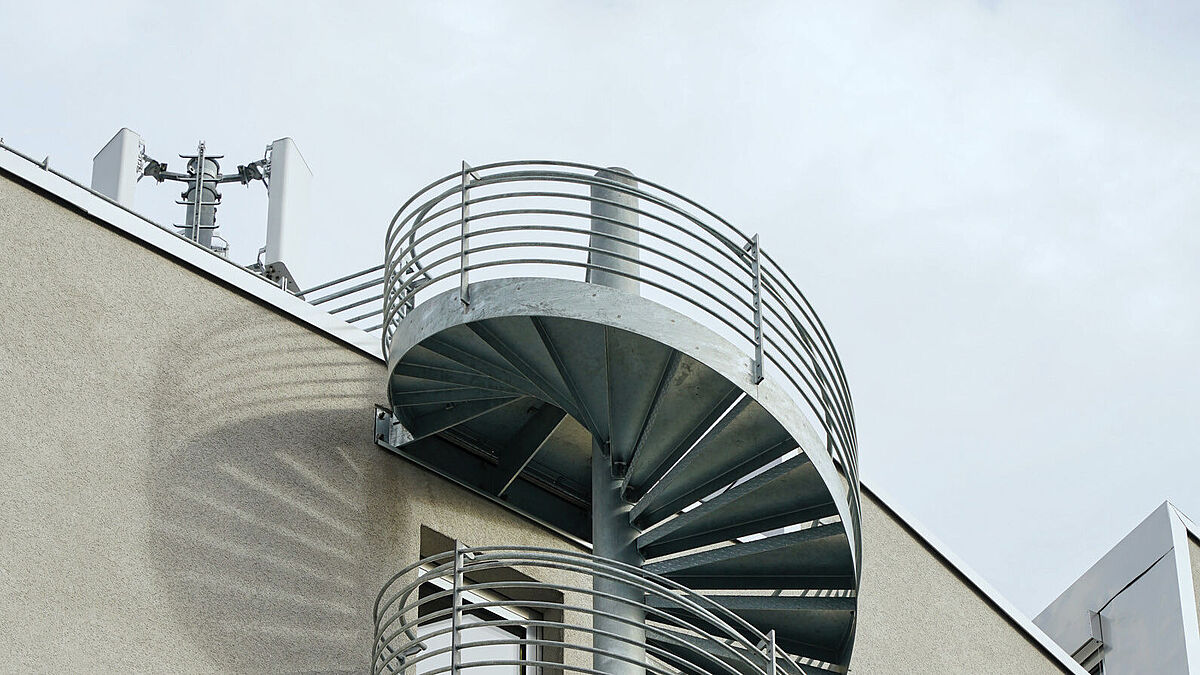

Heute plant A&O Metallplan mit TopSolid'Steel praktisch alle Metallbauobjekte – von Geländern über Treppen bis zu Vordächern. Die per 3D-Laserscanner erfasste Punktwolke importiert das Büro direkt in die Software und arbeitet nahtlos weiter. Besonders bei regelmässigen wie unregelmässigen Bögen sorgt das für hohe Massgenauigkeit; bei der Aufnahme von Treppenhäusern falle der Zeitgewinn laut A&O Metallplan besonders deutlich aus. Automatische Stücklisten, Stabauszüge und isometrische Ansichten runden den Konstruktionsprozess ab.

Ein weiterer Vorteil zeigt sich in der Lieferkette: Aus den TopSolid-Daten lassen sich unter anderem STEP-, DWG- oder DXF-Dateien exportieren, die Kunden direkt an ihre Lieferanten weitergeben können – etwa an Blech- oder Rohrlaser sowie Rohrbieger. Das vereinfacht die Kommunikation und reduziert Fehlerquellen entlang der Prozesskette. Für A&O Metallplan ist damit klar: 3D-Planung wird künftig noch stärker in angrenzende Bereiche integriert – und macht Projekte gerade für Privatkundschaft oft verständlicher als ein klassischer technischer Plan.
