Brandschutz

Stehende Rauchklappe mit Schliessfunktion

Die Rauchklappe, auch bekannt als Rauchschutzklappe, ist eine ideale Kombination aus Gitterrost und Brandschutz – normalerweise bestehend aus einem Lichtschachtrost und einer Rauchschutzklappe. Für den Zugang zu dieser Tiefgarage musste in Zusammenarbeit eine Rauchklappe der anderen Art entwickelt werden: die Rauchklappe als Zugangstür.

In diesem Falle wurden neben der Lichtschacht-Rauchklappe ebenfalls zwei Türen als Rauchklappe benötigt. In Zusammenarbeit mit dem Kunden und der Feuerwehr entwickelte Sprich eine neue Lösung.

Eigenschaften Rauchklappe

Sprich Rauchklappen kommen vor allem bei geschlossenen Räumen wie Tiefgaragen zum Einsatz. Die meisten Tiefgaragen haben Lichtschächte, die bis zur Oberfläche reichen und daher für Licht- und Frischluftzufuhr sorgen. Im Falle eines Brandes kann die Feuerwehr mit dem Sprich System die Tiefgarage gezielt und kontrolliert entrauchen, indem diese nach der Lokalisation des Brandes die nahegelegenen Lichtschächte durch die Rauchklappen luftdicht schliesst.

Umsetzung

In diesem Fall wurde die Rauchklappe bei einer Türe anstelle eines Lichtschachtes angewendet. Die abschliessbaren Türen bestehen aus feuerverzinktem Pressrost mit der Maschenweite von 33 x 33 mm. Die Maschenteilung sorgt für ausreichend Licht- und Frischluftzufuhr. Um diese im Falle eines Brandes luftdicht zu verschliessen, wurde jeweils eine stehende Rauchklappe aus Aluminium integriert.

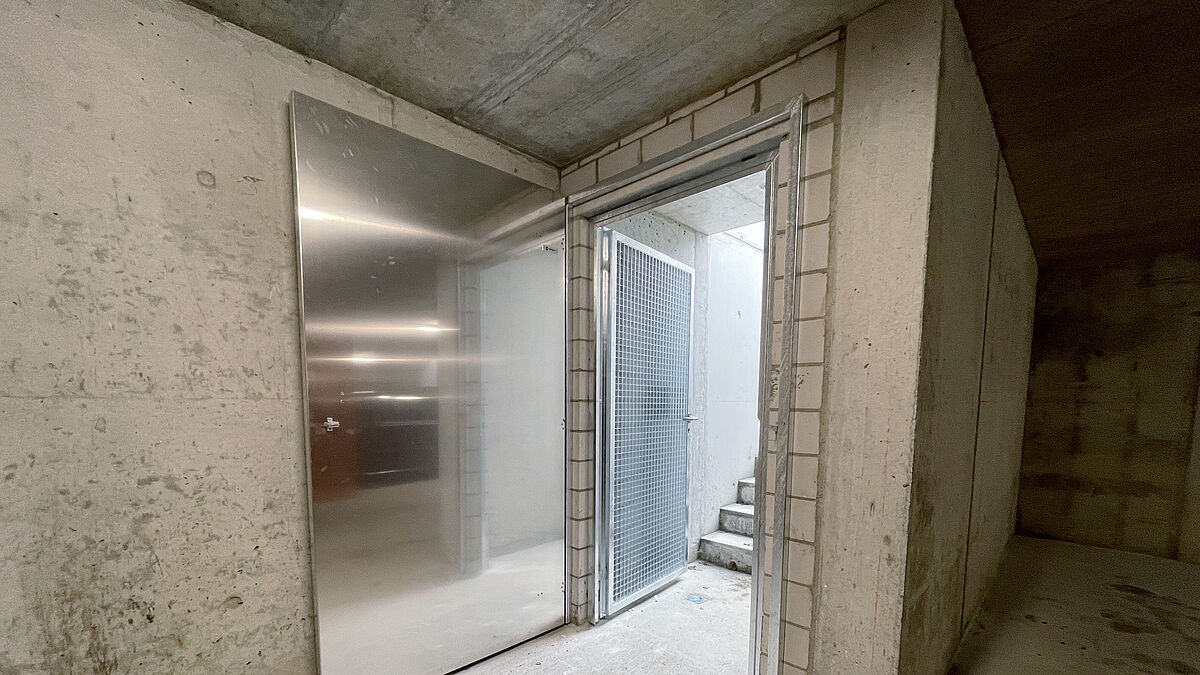

Die Rauchklappe befindet sich im offenen Zustand auf der Innenseite der Tiefgarage. Ebenfalls auf der Innenseite wurde an der Türe ein Rahmen aus Vierkantrohr verbaut. Dieser umrundet die Pressrost-Türe komplett. Die Rauchklappe mit selbstschliessender Funktion ist am Rahmen befestigt und dichtet diesen im geschlossenen Zustand komplett ab.

Mechanismus

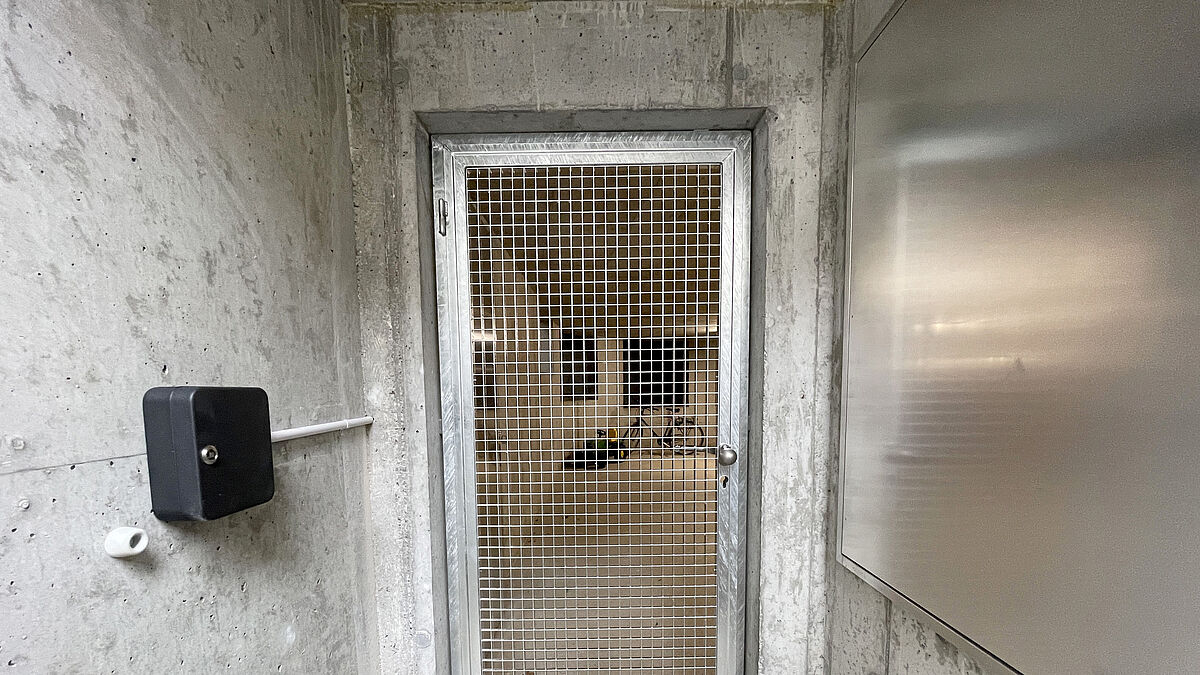

Neben der Türe befindet sich auf der Aussenseite ein verschlossener Blechkasten, der mit einem Vierkantschlüssel geöffnet werden kann. Innerhalb des Kastens wiederum ist ein Griff, der mit einem Drahtseil und dem Mechanismus der Rauchklappe verbunden ist. Das Seil wird innerhalb der Wand durch ein Rohr geleitet und ist befestigt an der Innenseite des Bleches (= Rauchklappen-Türe).
Zieht man an dem Seil, so löst sich der Schnäpper, welcher die Rauchklappen-Türe stets offen hält. Im Moment des Lösens fällt die Blechtüre automatisch zu, denn sie ist als selbstschliessende Türe konzipiert.
