Transparente Einhausungen über den Dächern von Zürich

Heiz,- Lüftungs,- und Rückkühlanlagen werden bei höheren Gebäuden gerne auf dem Dach platziert. Diese Gerätschaften wollen vor Wind und Wetter geschützt sein, aber auch so wenig wie möglich auffallen. Kaum ein anderes Element eignet sich zur diskreten Einhausung besser als Gitterroste.

Text und Bilder: Sprich

Einhausungen von technischen Anlagen haben die Anforderungen, dass sie diese vollständig verdecken, schützen und optisch in die Gebäudeumgebung passen. Ebenso wichtig ist ein hoher Luftdurchlass, damit einer Heizungszentrale oder Lüftungszentrale genügend Frischluft zur Verfügung steht. Für die Einhausung der technischen Anlagen bei drei Gebäuden in Zürich fiel deswegen die Wahl auf den Pressrost.

Drei verschiedene Einhausungen

Insgesamt wurden drei verschiedene Einhausungen bei diesem Projekt umgesetzt. Die Grössen der Einhausungen variieren von 15 m bis 28 m Länge, alle sind 13 m breit. Zwei von drei Einhausungen wurden ebenfalls an der Decke mit Gitterrosten ausgestattet. Alle Einhausungen besitzen Revisionsöffnungen, also Pressroste, welche zu Wartungszwecken demontiert werden können. Ebenso wurden alle Einhausungen mit jeweils zwei Türen ausgestattet, sodass die Zugänge zu den Wartungsanlagen auf dem Flachdach gewährleistet sind.

«Die Stützen sind nicht nur verschraubt, sondern gleichzeitig auch geklebt.»

Stahlkonstruktion

Die Stahlunterkonstruktion besteht aus Pfosten, Dachträgern und Windverbänden. Die bis zu 13 m langen Dachträger wurden mit dem Kran auf die jeweiligen Gebäude gehoben. Zum Schutz des Flachdachs wurden die Stützen auf Betonplatten befestigt. Die Betonplatten haben Masseinheiten von 800 x 800 x 80 mm, weswegen die Pfosten nicht nur verschraubt, sondern gleichzeitig auch geklebt wurden. Oberhalb der Stützen  kamen die Dachträger als Auflager zum Einsatz und verbinden die einzelnen Stützen. Um die Statik der 13 m langen Dachträger zu gewährleisten, wurden diese durch Windverbände an der Decke sowie an der Seite ergänzt. Zu guter Letzt wurden die Pressroste mit Halteklemmen an der Stahlunterkonstruktion befestigt.

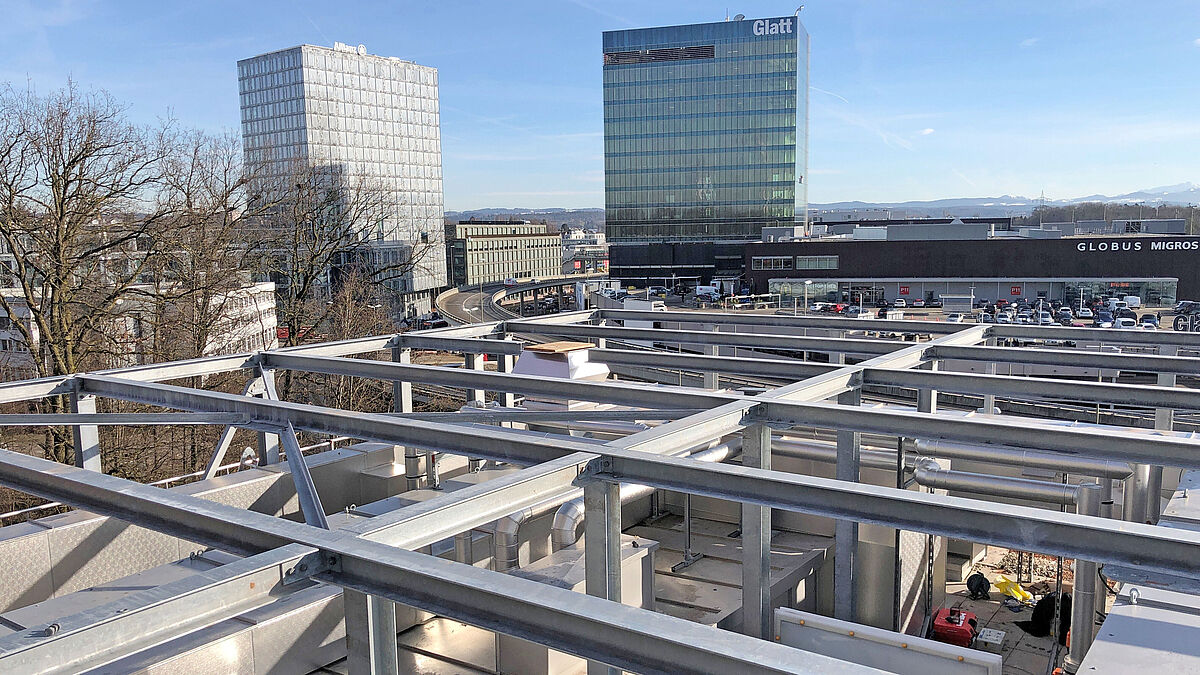

Montage der Stahlkonstruktion: Pfosten, Dachträger und Windverbände.
Montage der Stahlkonstruktion: Pfosten, Dachträger und Windverbände.



Geräumige Einhausung von innen.
Geräumige Einhausung von innen.



Eigenschaften Pressroste

Die Pressroste besitzen eine Maschenweite von 55 x 55 mm und sind duplexiert. Dies bedeutet, dass sie einerseits in einem ersten Schritt feuerverzinkt wurden, damit die Haltbarkeit auch bei starker  Witterung gegeben ist, und anschliessend in einem zweiten Schritt pulverbeschichtet. Hierbei fiel die Wahl auf den RAL-Farbton 8019, damit die Gitterroste sich der Umgebung (wie zum Beispiel der Fassade) anpassen. Diverse Pressroste mussten mit Aussparungen gefertigt werden, sodass die Rohrleitungen ungehindert durch die Einhausungen verlaufen können.

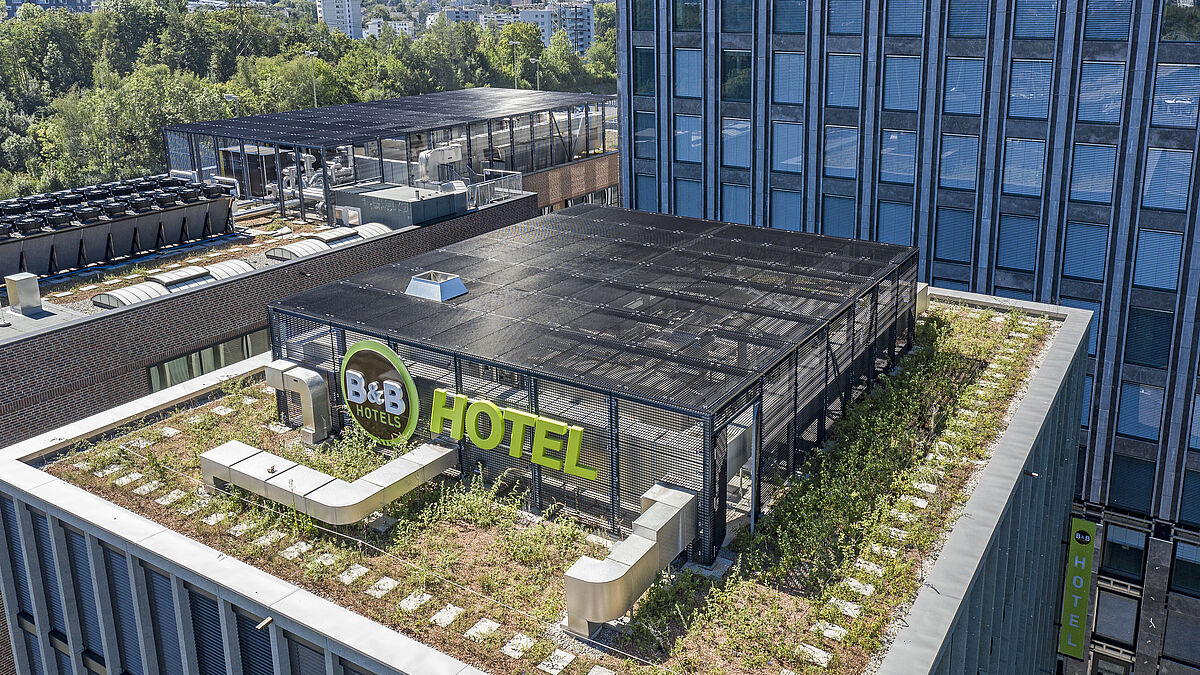

Blick von oben auf zwei Einhausungen.
Blick von oben auf zwei Einhausungen.

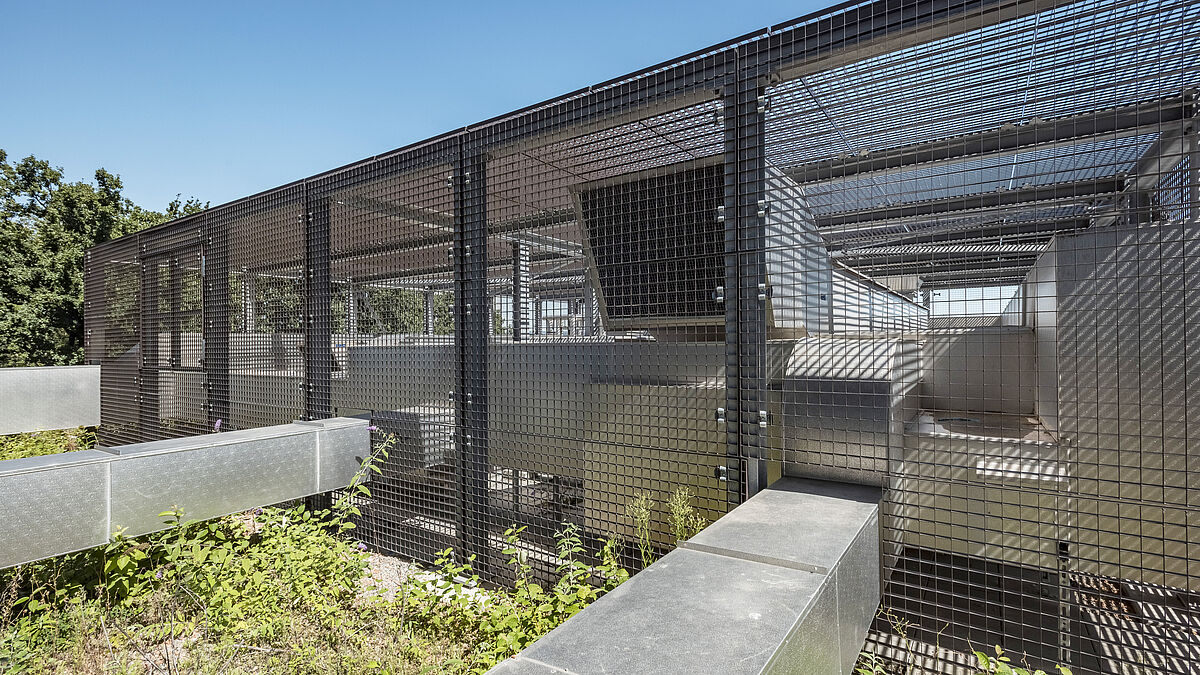

Einhausung aus Pressrosten und diversen Aussparungen.
Einhausung aus Pressrosten und diversen Aussparungen.


Der Name SPRICH steht für mehr als nur die Lieferung von hochwertigen und beständigen Produkten. Wir stehen Ihnen vom Anfang bis zum Ende Ihres Projekts mit unserer langjährigen Erfahrung zur Seite, damit Sie das Endresultat uneingeschränkt geniessen können.

Wir freuen uns auf Ihre Kontaktaufnahme:
www.sprich.ch   ■

Bautafel / Panneau de chantier

Objekt:

Gitterrost-Einhausungen

Ausführung:

Pressroste

Material:

Stahl feuerverzinkt

Oberfläche:

Pulverbeschichtung RAL 8019

Maschenweite:

55 x 55 mm

Tragstab:

30/2

Lieferant:

SPRICH AG
