Spannendes Tragwerk für Folienkissendach

Text und Grafiken: formTL GmbH

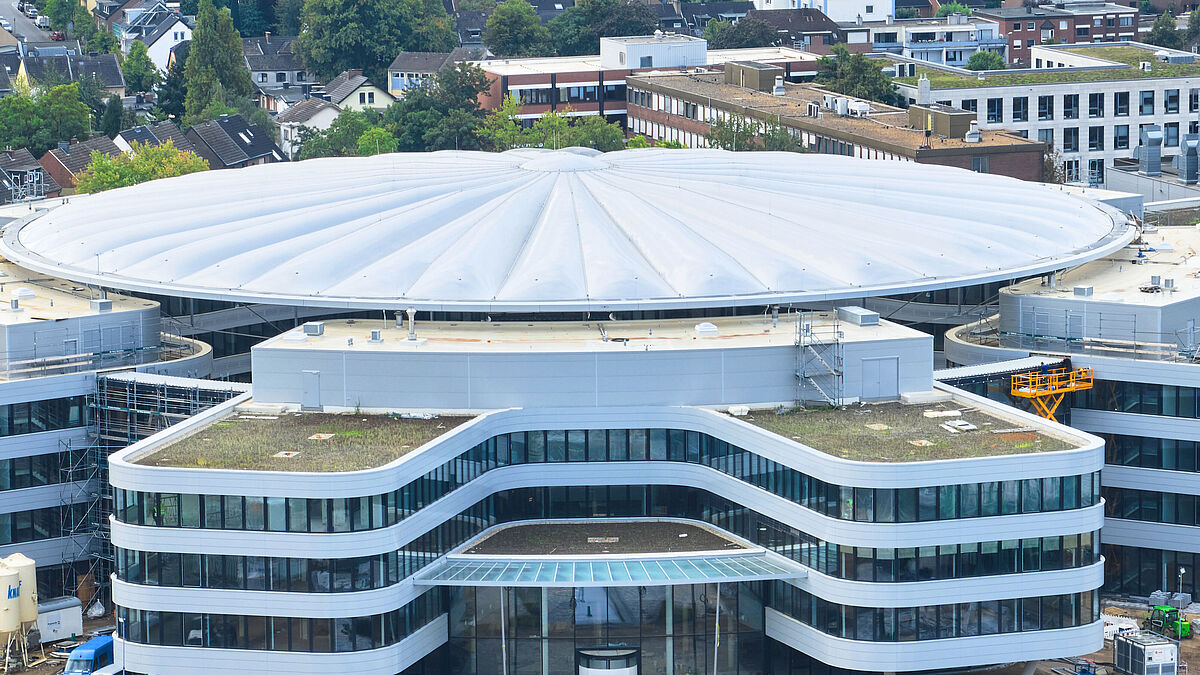

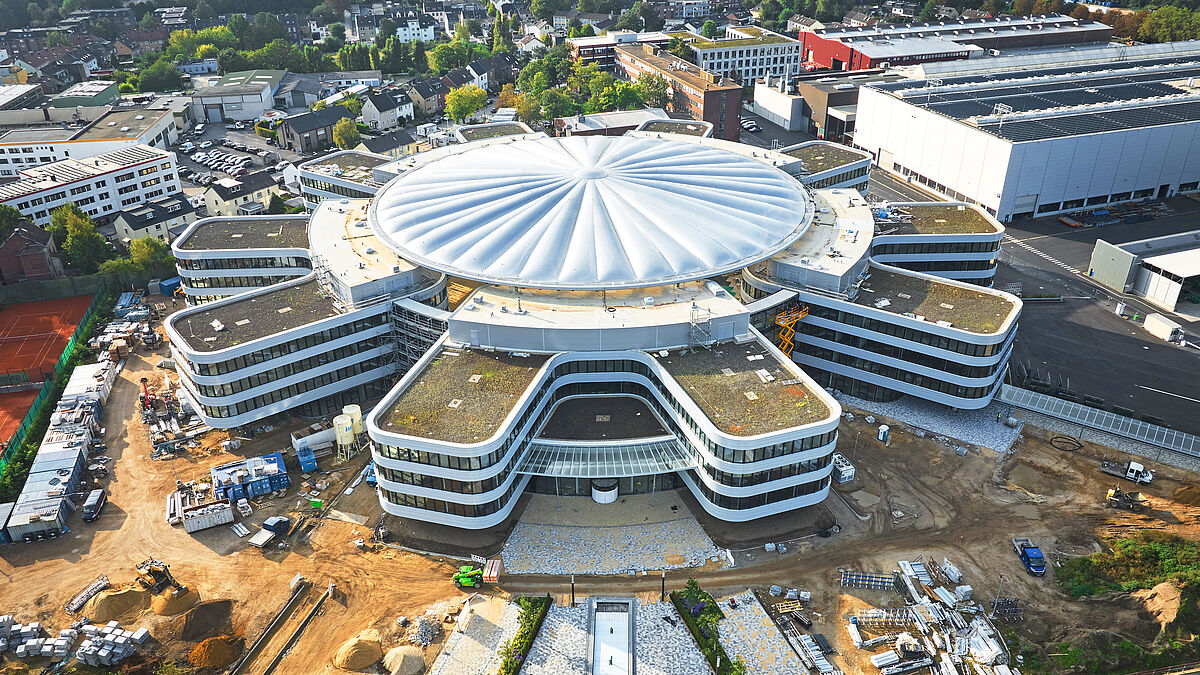

Der Entwurf von Hartmann Architekten sah das Dach als eine transparente Scheibe, die sich in 20 Metern Höhe schützend über das Zentrum des Campus legt und einen gemeinsamen Begegnungsort für die 2000 Mitarbeitenden definiert.

Druckring mit umlaufendem Stahlkastenträger

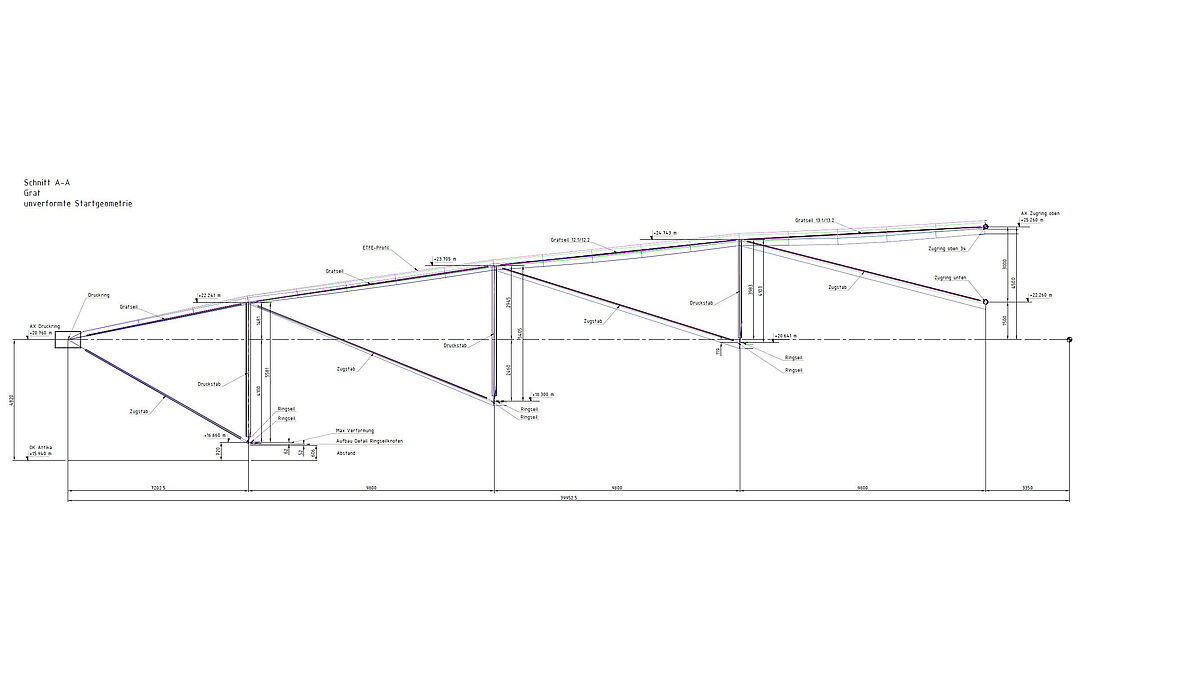

Im Auftrag von Pfeifer Structures, die für die Dachkonstruktion verantwortlich zeichneten, übernahm formTL die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau. Grundlage war die Entwurfsstatik von Kempen Krause für eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip. Deren kreisrunde Geometrie besteht hier aus einem Druckring mit einem umlaufendem Stahlkastenträger sowie 40 unterspannten Radialseilen mit doppelter Seilschar, welche die Seilstruktur mit drei Ringseilscharen gegen den Druckring mit 10 000 Kilonewton vorspannen. Für den Wetterschutz sorgen radiale ETFE-Kissen, die zwischen Grat- und Kehlseilen angeordnet sind.

Schwimmende Lagerung

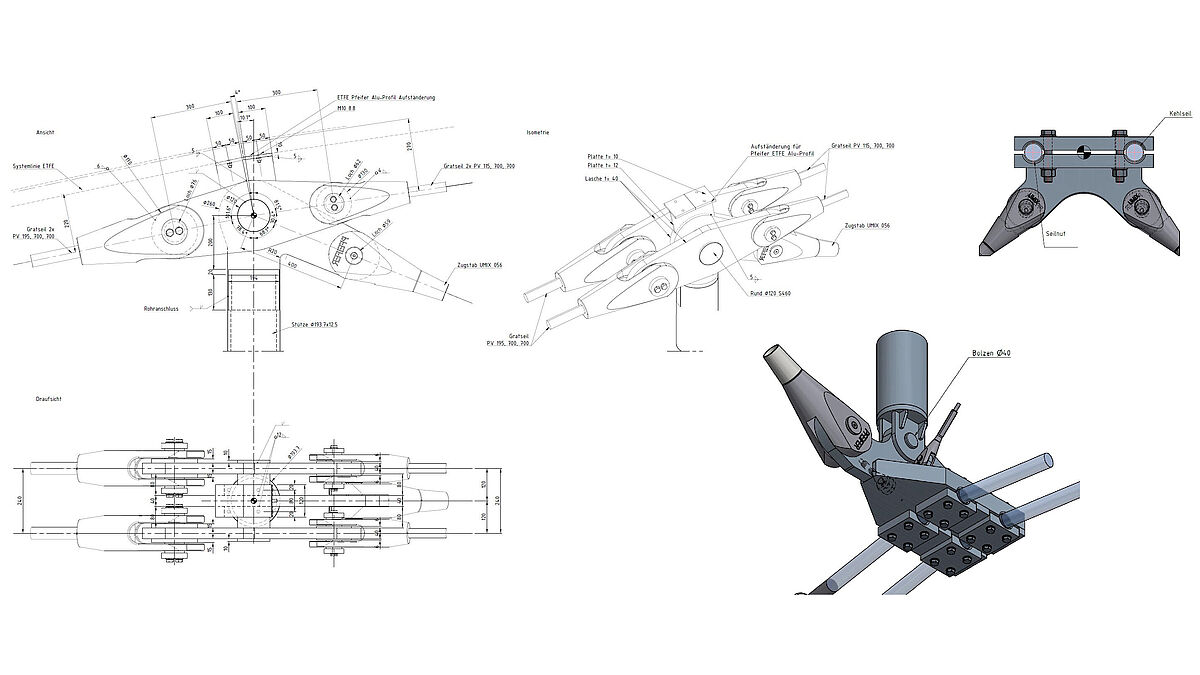

Im Zuge der Ausführungs- und Werkstattplanung entwickelten die Ingenieure von formTL unter anderem die Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Eine Besonderheit ist dessen schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern. Bei der von formTL geplanten Montage des vormontierten Seiltragwerks wurde der Hebevorgang von einem zentralen Kranturm unterstützt, um die Gebäudekanten zu umgehen.  ■
