Transparente Bauteile
Seile und Webnet als Tragstruktur für Hängebrücke
Jakob Rope Systems lieferte die Tragelemente aus Seilen und Edelstahlnetzen. Die seilbasierte Konstruktion übernimmt die Funktionen als Tragwerk, Geländer und Absturzsicherung. So gelingt eine leichte und ressourcenschonende Hängebrücke.

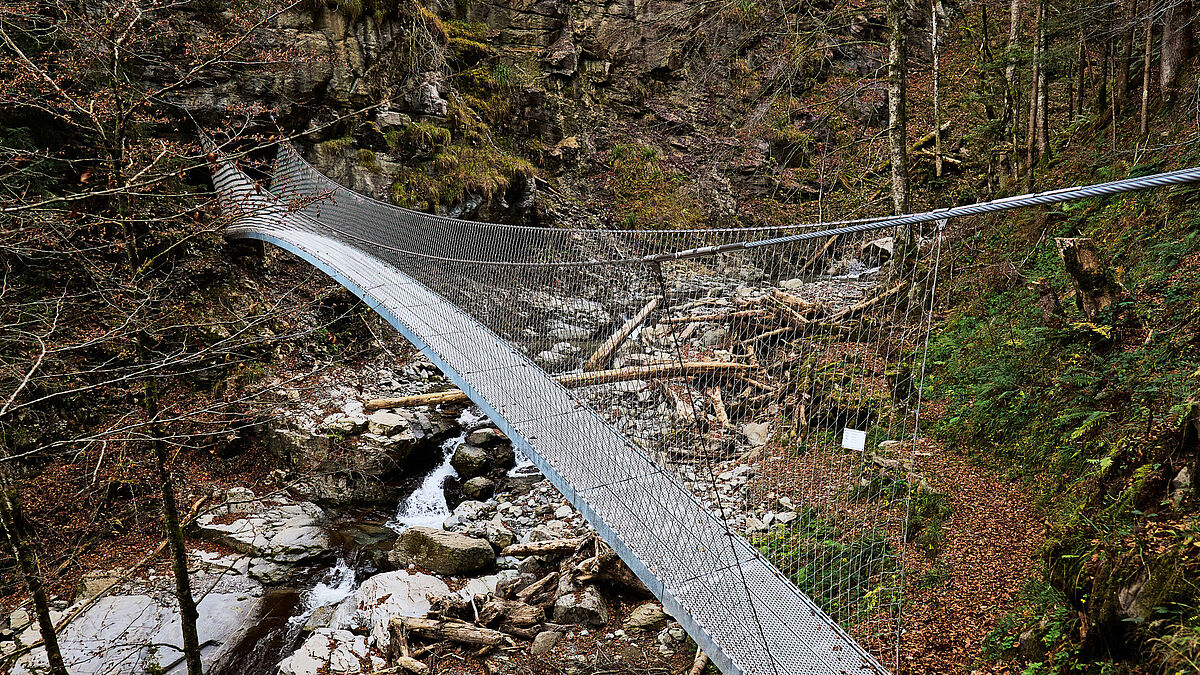

Die Steibibrücke über den Altibach ist eine wichtige Verbindung auf dem Wanderweg zwischen dem Zopfwald und der Sakramentskapelle in Giswil (OW). Im Sommer 2024 wurde die Metallbrücke bei einem schweren Unwetter vollständig zerstört.
Hängebrücke als optimale Lösung für Bachschlucht
Für den Wiederaufbau wurden verschiedene Brückentypen geprüft. Die Wahl fiel schliesslich auf eine Hängebrücke. Eine Bauform, die sich für die enge Schlucht des Altibachs besonders eignet. So liegen die Widerlager der Brücke ausserhalb des Schwemm- und Gefahrenbereichs. Die gesamte Konstruktion befindet sich höher über dem Bachlauf. Dadurch wird das Risiko von Verstopfungen und Schäden durch Treibgut deutlich reduziert.
Mit der Planung und dem Neubau der Hängebrücke wurde die Firma Von Rotz & Wiedemar AG beauftragt. Jakob Rope Systems bemass und lieferte für das Projekt die Tragseile sowie das Webnet Edelstahlnetz.
Webnet als Tragelement und Sicherung

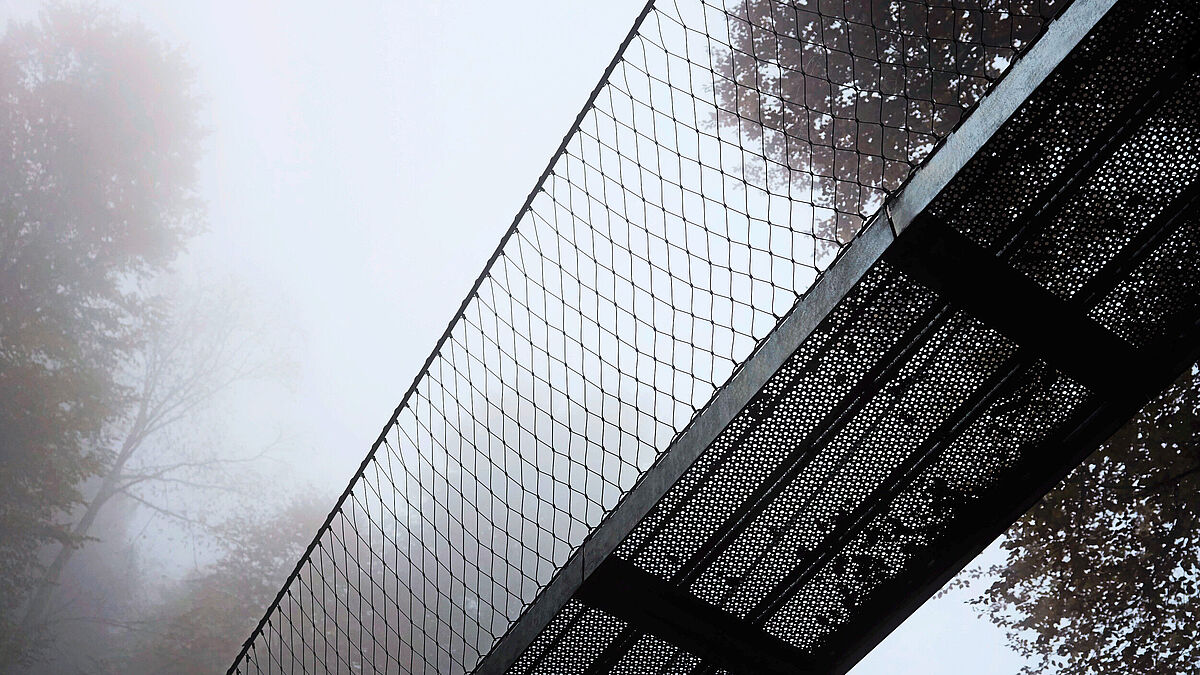

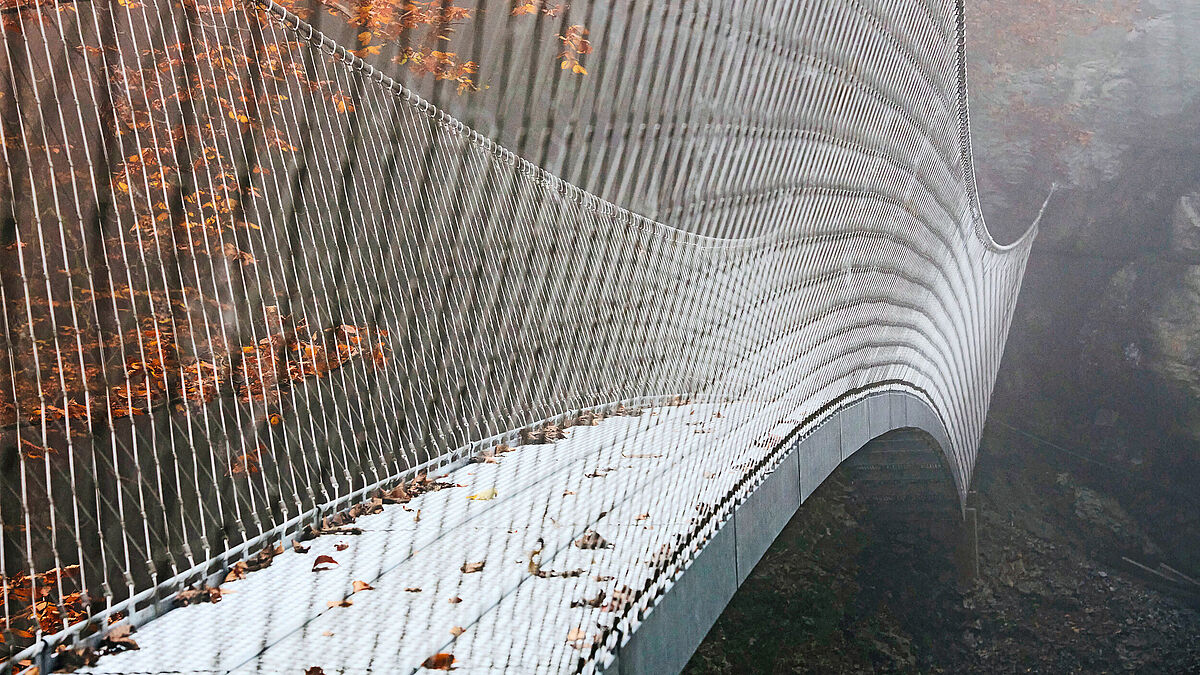

Das Tragwerk der Hängebrücke besteht aus zwei Tragseilen und zwei Abspannseilen, die in den Gehweg integriert sind. Die Widerlager sind dezent in die verschlungene Landschaft des Altibachs platziert. Die gesamte Konstruktion verbindet sämtliche Brückenelemente direkt mit der statischen Struktur: Das Webnet Edelstahlnetz übernimmt gleichzeitig die Funktion eines aktiven Tragelements, Geländers und einer dauerhaften Absturzsicherung.

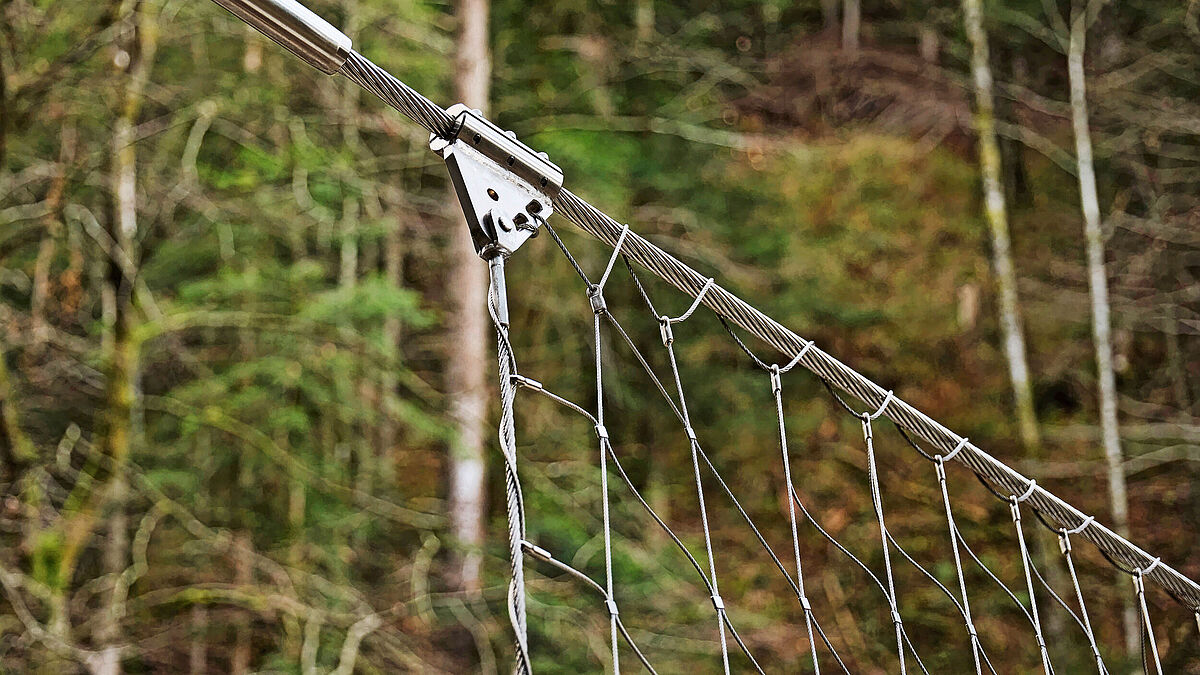

Die Konstruktion ist bewusst leicht und ressourcenschonend ausgelegt und fügt sich mit ihrer filigranen Netzstruktur harmonisch in die schroffe Schlucht ein. Zur Optimierung von Effizienz und Steifigkeit wurden die Maschenöffnungen des Webnet projektspezifisch variabel ausgeführt. Alle Bauteile aus Edelstahl gewährleisten eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer, auch unter dauerhaft feuchten und schattigen Bedingungen. ■
Bautafel
Bauherr:
Gemeinde Giswil
Planung und Brückenbau:
Von Rotz & Wiedemar AG, Kerns
Tragwerksplanung, Seile und Webnet:
Jakob Rope Systems, Trubschachen
Brückentragwerk:
