Sagrada Familia, Barcelona

Kirchturmspitze erfolgreich aufgesetzt

Text, Bilder und Grafiken: Josef Gartner GmbH

«Heute war es endlich relativ windstill. So konnten wir den oberen Kreuzarm mit einem Hochkran sicher hochziehen und passgenau befestigen. Dabei mussten wir Toleranzen von wenigen Millimetern einhalten. Aber schon im ersten Versuch passten alle Verschraubungen. Als schwäbische Ingenieure und Techniker wollen wir uns ja nichts nachsagen lassen», so Montageleiter Rainer Deininger von der Josef Gartner GmbH, der zusammen mit Gartner-Supervisor Michael Gola und seinem Team das Glaskreuz montiert hat.



Nukleus – das zentrale Element

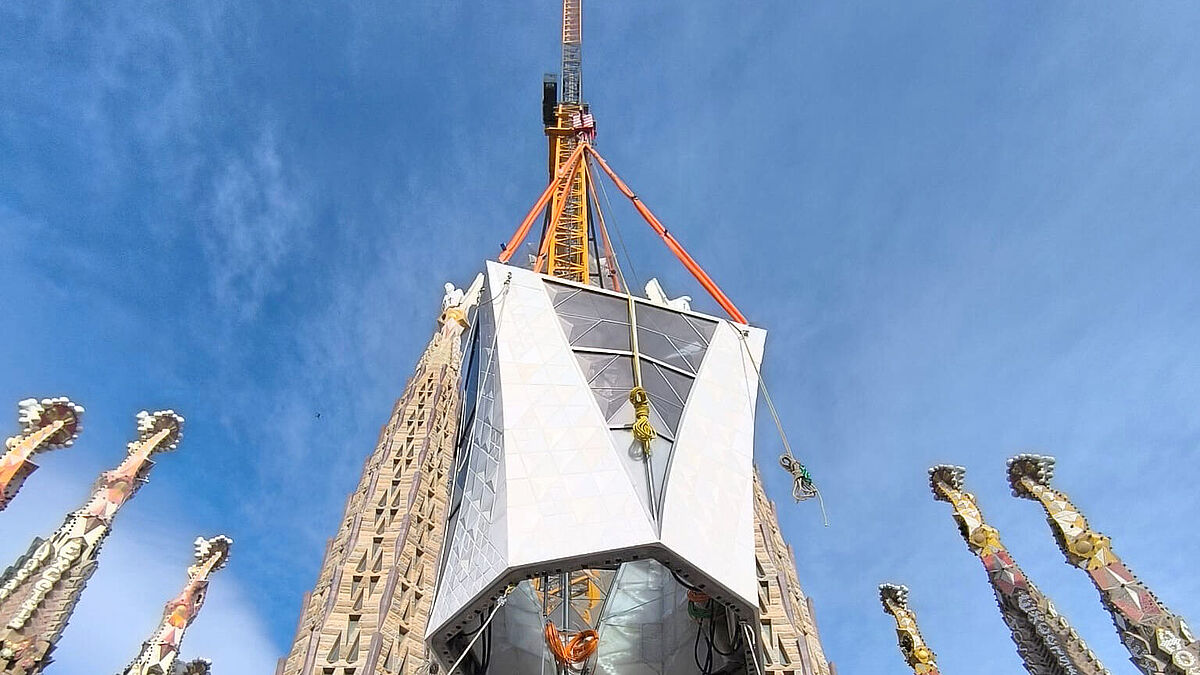

Die Turmspitze ist ein fünf Meter hoher und 3,2 Meter breiter oberer Kreuzarm, der unten achteckig und oben viereckig ist. Diese 12,5 Tonnen schwere Stahl-Glas-Konstruktion wurde auf einer Arbeitsplattform in 54 Metern Höhe vormontiert, mit einem Hochkran auf das zentrale Bauteil des Glaskreuzes gehievt und dann mit diesem sogenannten Nukleus verschraubt. Am Nukleus sind auch die vier horizontalen Arme des Glaskreuzes mit einer Spannweite von rund 13,5 Metern befestigt. Über eine Wendeltreppe können Besucher später in die vier seitlichen Arme des Glaskreuzes gehen und von dort auf die katalanische Metropole blicken. Belüftet wird das Kreuz über Klappen im Top-Arm, und über eine Ausstiegsluke kann die Konstruktion später von aussen gewartet werden.



Edelstahl, Glas und Stein

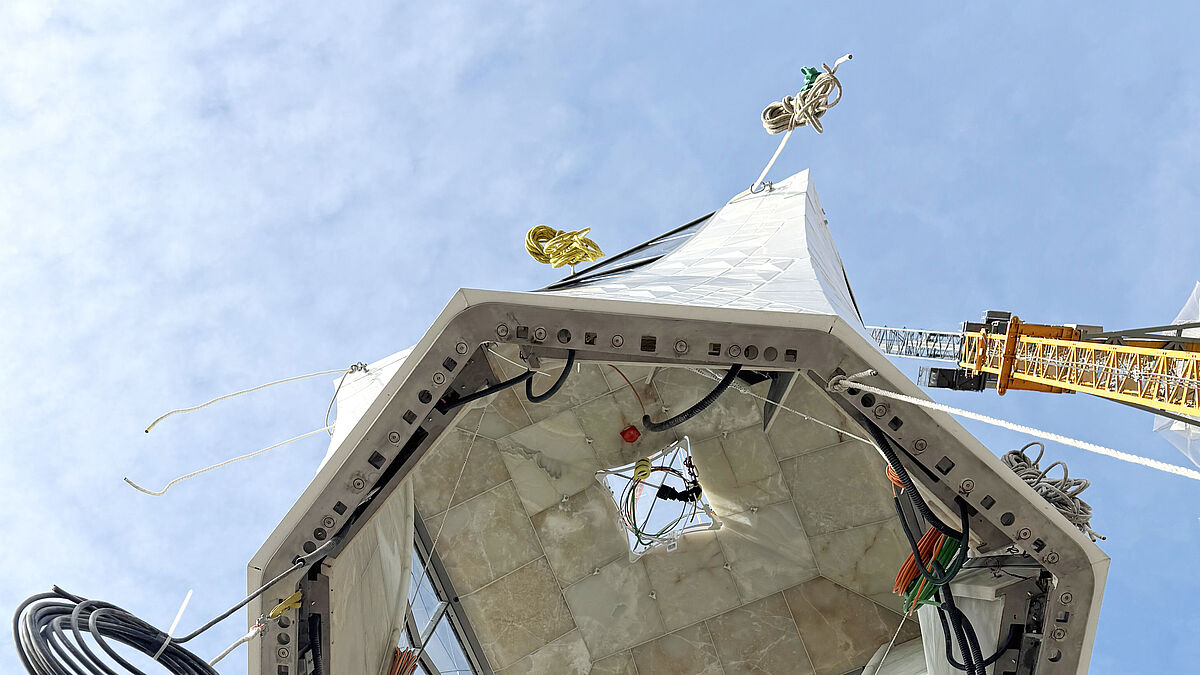

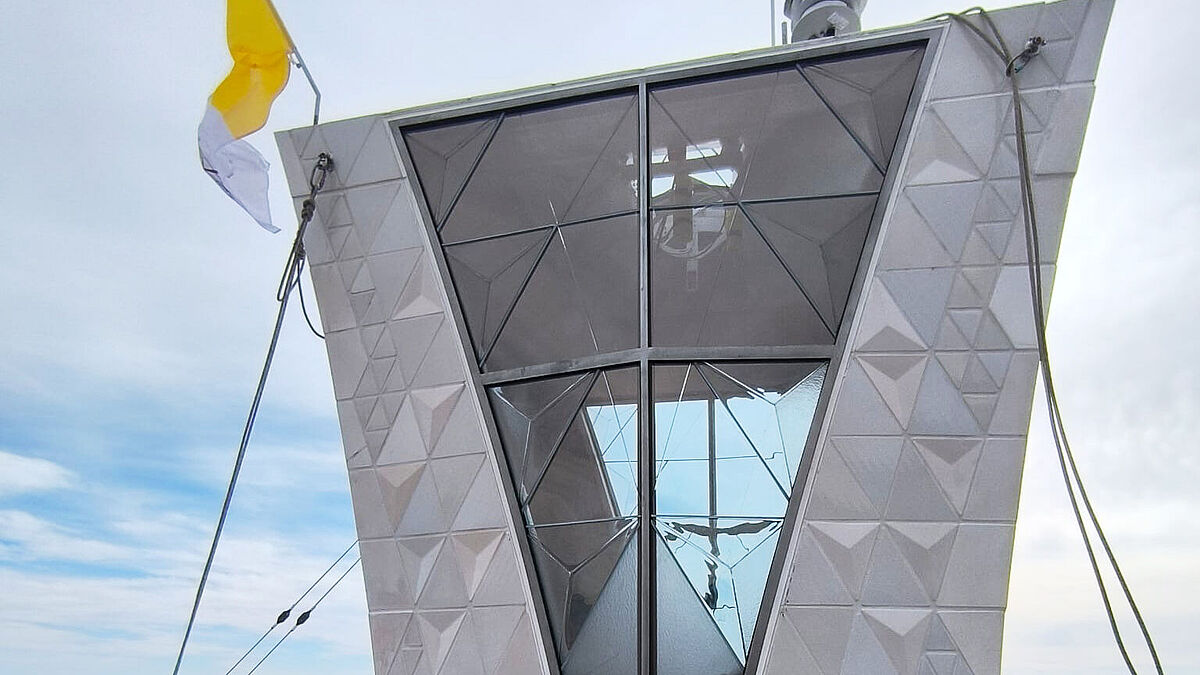

Im Hauptwerk in Gundelfingen an der Donau hat Gartner die sieben Bauteile für das Glaskreuz hergestellt. Die Konstruktion besteht aus hochwertigem Edelstahl (Duplex), in das Ultra-Hochleistungsbeton (UHPC) vergossen wurde. Mit Steinen und weiss glasierter Keramik wurde das Kreuz verkleidet sowie mit transparenten und transluzenten Scheiben verglast. So kann das Glaskreuz nach den ursprünglichen Vorstellungen von Antonio Gaudi, dem Architekten der Sagrada Familia, tagsüber strahlen und nachts leuchten. Denn diese witterungsbeständigen Materialien sowie ein spezieller Schliff der teilweise gebogenen und pyramidenförmig geformten Gläser reflektieren das Licht. Zudem wird die Turmspitze von den umliegenden Evangelisten- und Aposteltürmen angestrahlt.



Verdrillte Konstruktion

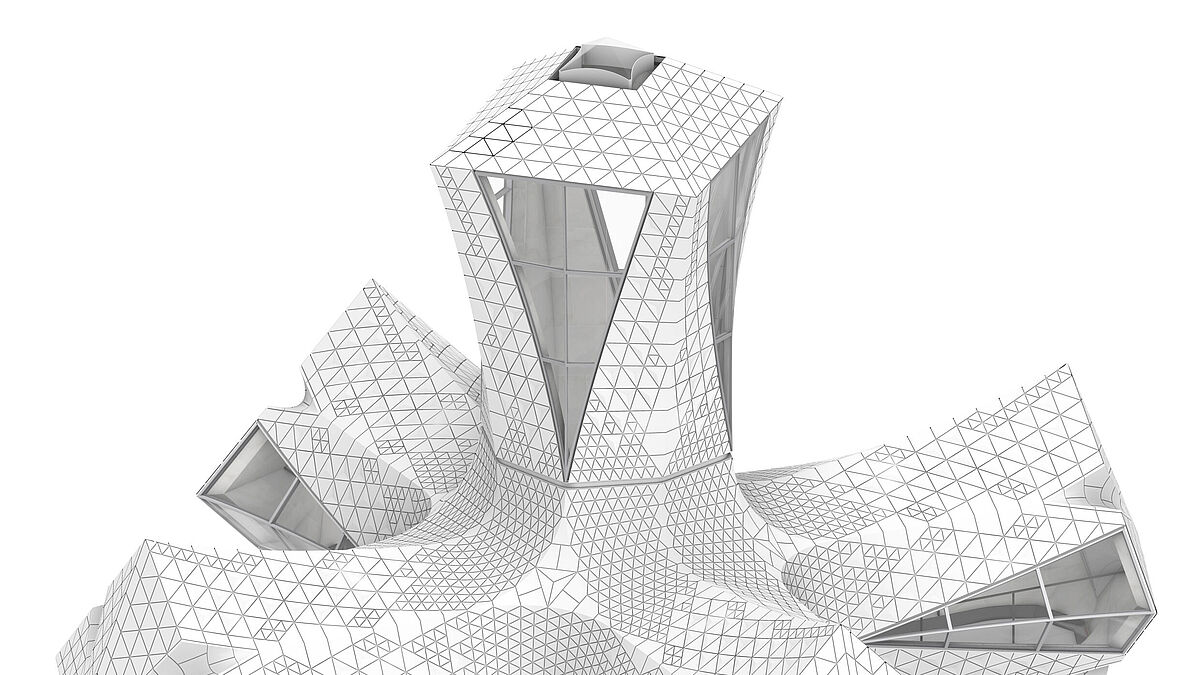

Wie die Säulen und Kreuze der Sagrada Familia folgt auch das Glaskreuz einer Doppeldreh-Geometrie und erforderte eine verdrillte Konstruktion. Die achteckigen Arme und die Spitze des Kreuzes verdrehen sich dabei zu einem quadratischen Endstück.
«Heute haben wir die Aussenarbeiten an unserem 17 Meter hohen Glaskreuz abgeschlossen»,
erklärte Jürgen Wax, Geschäftsführer der Josef Gartner GmbH, «und damit die Sagrada Familia vollendet – fast 144 Jahre nach Beginn der ersten Bauarbeiten an der Kathedrale. In diesen Tagen werden die Aussengerüste abgebaut. Im Inneren des Kreuzes befestigen wir noch 880 Onyxsteine, sodass die Sagrada Familia pünktlich zum 100. Todestag von Architekt Antonio Gaudi am 10. Juni fertiggestellt ist. Dieses begehbare Glaskreuz auf dem höchsten Kirchturm der Welt war technisch eine besondere Herausforderung. Und wir hoffen, dass es Besucher auch noch in Jahrhunderten begeistert.»

Mit Fassaden aus Aluminium, Stahl und Glas hat das bayerische Unternehmen, das zur Permasteelisa-Gruppe gehört, schon zahlreiche Architekturikonen wie die Elbphilharmonie in Hamburg oder die neue Apple-Zentrale im kalifornischen Cupertino verkleidet. ■
