Foyerglas im Grossformat für New Yorker Hochhaus-Lobby

Verglasungen

Anspruchsvolle, ästhetische und individuelle Glaskonstruktionen sind in der modernen Architektur zunehmend gefragt. Das gilt auch für Bestandsgebäude in der US-Metropole New York. Für das Bürohochhaus 299 Park Avenue und seine Geschäftskunden wurde die Lobby nach Plänen von David Rockwell und der Rockwell Group in einen transparenten und einladenden Raum umgestaltet. Dieser zeichnet sich vor allem durch die Lichtdurchlässigkeit der 27 m langen und 8 m hohen, scheinbar schwerelosen Glas-Vorhangfassade im Erdgeschoss aus. Die hierfür eingesetzten aussergewöhnlich hohen Verbundsicherheitsgläser und filigranen Glasschwerter lieferte der Schweizer Spezialist Glas Trösch.


Login

Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.


Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.

Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.

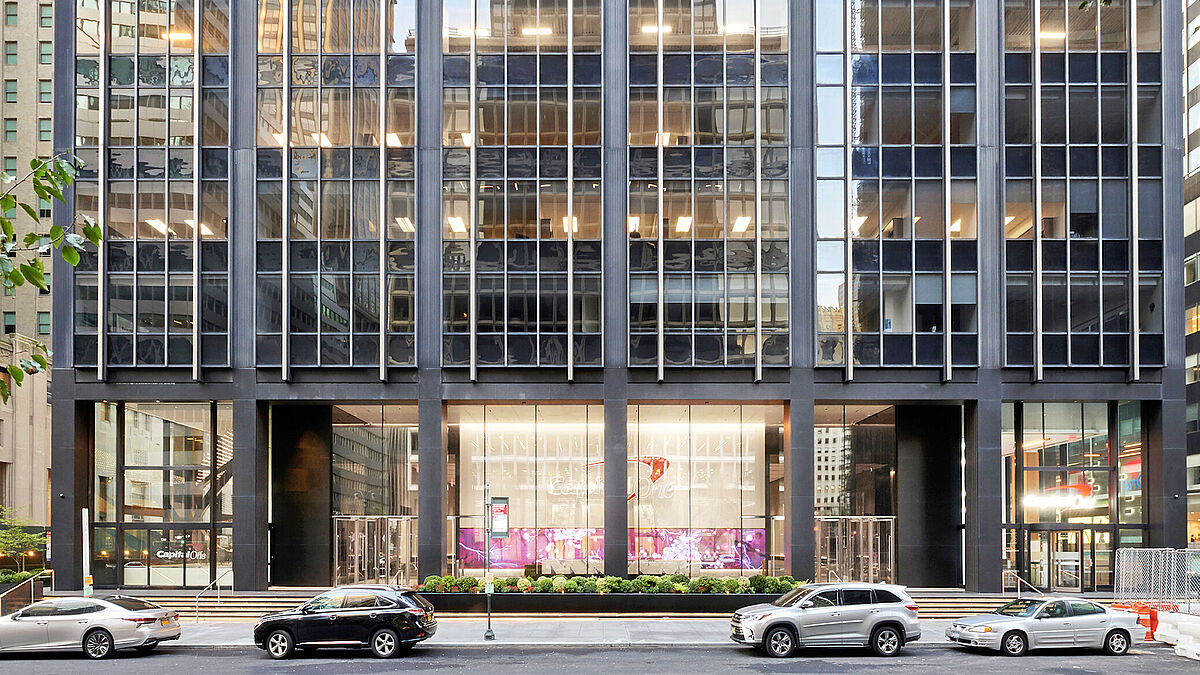

Bild: Brett Beyer Photography42 Geschosse hochwertiger Büroflächen – das Geschäftshaus 299 Park Avenue in der prestigeträchtigen Midtown von Manhattan. Nach der Errichtung 1967 war jetzt eine Umgestaltung und Modernisierung der Lobby im Erdgeschoss erforderlich.
Bild: Brett Beyer Photography
42 Geschosse hochwertiger Büroflächen – das Geschäftshaus 299 Park Avenue in der prestigeträchtigen Midtown von Manhattan. Nach der Errichtung 1967 war jetzt eine Umgestaltung und Modernisierung der Lobby im Erdgeschoss erforderlich.

Verglasungen

Foyerglas im Grossformat für New Yorker Hochhaus-Lobby

Anspruchsvolle, ästhetische und individuelle Glaskonstruktionen sind in der modernen Architektur zunehmend gefragt. Das gilt auch für Bestandsgebäude in der US-Metropole New York. Für das Bürohochhaus 299 Park Avenue und seine Geschäftskunden wurde die Lobby nach Plänen von David Rockwell und der Rockwell Group in einen transparenten und einladenden Raum umgestaltet. Dieser zeichnet sich vor allem durch die Lichtdurchlässigkeit der 27 m langen und 8 m hohen, scheinbar schwerelosen Glas-Vorhangfassade im Erdgeschoss aus. Die hierfür eingesetzten aussergewöhnlich hohen Verbundsicherheitsgläser und filigranen Glasschwerter lieferte der Schweizer Spezialist Glas Trösch.

Text und Bilder: Glas Trösch

Das 1967 vom Architekturbüro Emery Roth & Sons entworfene Bürohaus 299 Park Avenue liegt im Herzen von Manhattan, dem grössten und wichtigsten Geschäftsviertel der USA. Um in diesem exklusiven Umfeld attraktiv zu bleiben, legte Fisher Brothers als Eigentümer ein Erneuerungsprogramm für die Modernisierung seines gesamten Büroportfolios in Manhattan auf. Dessen Schlussstein war die Neugestaltung der Lobby des 175 m hohen Wolkenkratzers 299 Park Avenue nach Plänen von David Rockwell und der Rockwell Group. Der Entwurf setzt auf ein stilvoll-gehobenes, dabei aber sehr helles und offenes Design. Dieser Eindruck wird massgeblich von der fast 27 m langen und rund 8 m hohen Glas-Vorhangfassade des Erdgeschosses hervorgerufen. Mit Isolierverglasungen ohne Querteilung, filigranen Metallprofilen und betont schlanken lastabtragenden Glasschwertern auf der Innenseite konnte Glas Trösch die erforderlichen Komponenten liefern, um den hochtransparenten, fast vollständig entmaterialisierten Charakter der Fassade zu realisieren.



Glasschwerter mit tragender Rolle

Die hohen Formate der Isolierverglasung entstanden innen und aussen jeweils aus Verbundsicherheitsglas VSG Swisslamex mit einem Scheibenzwischenraum von nur 10 mm. Trotz der Gesamtdicke von 45 mm zeigen die Scheiben aus dem lichtdurchlässigen und farbneutralen Basisglas Eurowhite NG keinen Grünstich. Die Beschichtung Silverstar Selekt 74/42 auf Position 2 sorgt für den erforderlichen Hitzeschutz, schränkt aber mit ihrer hohen Selektivität den Lichteinfall kaum ein: Bei einem Ug-Wert von 1,3 W/m²K und einem Gesamtenergiedurchlass von 41 Prozent erreichen 74 Prozent des Tageslichts die Lobby. Die Ansichtsbreiten der Rahmen konnten so filigran gehalten werden, dass auch sie den Durchblick und den Lichteinfall nicht beeinträchtigen. Denn hinter den schmalen Metallprofilen stehen Glasschwerter, die die Eigen- und Windlasten der Fassade aufnehmen. Es handelt sich um Verbundsicherheitsgläser Swisslamex aus drei Scheiben ESG-H nach EN 14179 in einer Gesamtdicke von nur 39 mm. Die Herausforderung in der Herstellung und beim Einbau lag vor allem im Grössenverhältnis: Bei einer maximalen Höhe von bis zu 8,17 m sind die Schwerter nur 0,38 m breit.

Bild: James E. SmolkaAuch in der Schrägansicht gibt es keinen Grünstich im Isolierglasaufbau aus zweifachen VSG. Abstandhalter ACSplus in Schwarz sorgen für eine warme Kante und eine ästhetische Ansicht im Randverbund.
Bild: James E. Smolka
Auch in der Schrägansicht gibt es keinen Grünstich im Isolierglasaufbau aus zweifachen VSG. Abstandhalter ACSplus in Schwarz sorgen für eine warme Kante und eine ästhetische Ansicht im Randverbund.



«Bei einem Ug-Wert von 1,3 W/m²K und einem Gesamtenergiedurchlass von 41 Prozent erreichen 74 Prozent des Tageslichts die Lobby.»

Mit einer ausgefeilten Logistik wurde der Transport der besonderen Formate von der Schweiz nach New York realisiert, wo die STO Building Group die Montage übernahm. Bei der Annäherung an das Gebäude können Besucherinnen und Besucher jetzt schon von aussen die Highlights der neuen Foyergestaltung erleben: Blickfang ist ein fast 10 m langer Empfangstresen aus Naturstein, hinter dem eine LED-Installation mit bewegten Bildern den Raum belebt. Bronzefarbene Spiegel reflektieren die digitalen Inhalte, sodass die Projektion und der Raum scheinbar über ihre eigentliche Grösse hinaus erweitert werden. ■

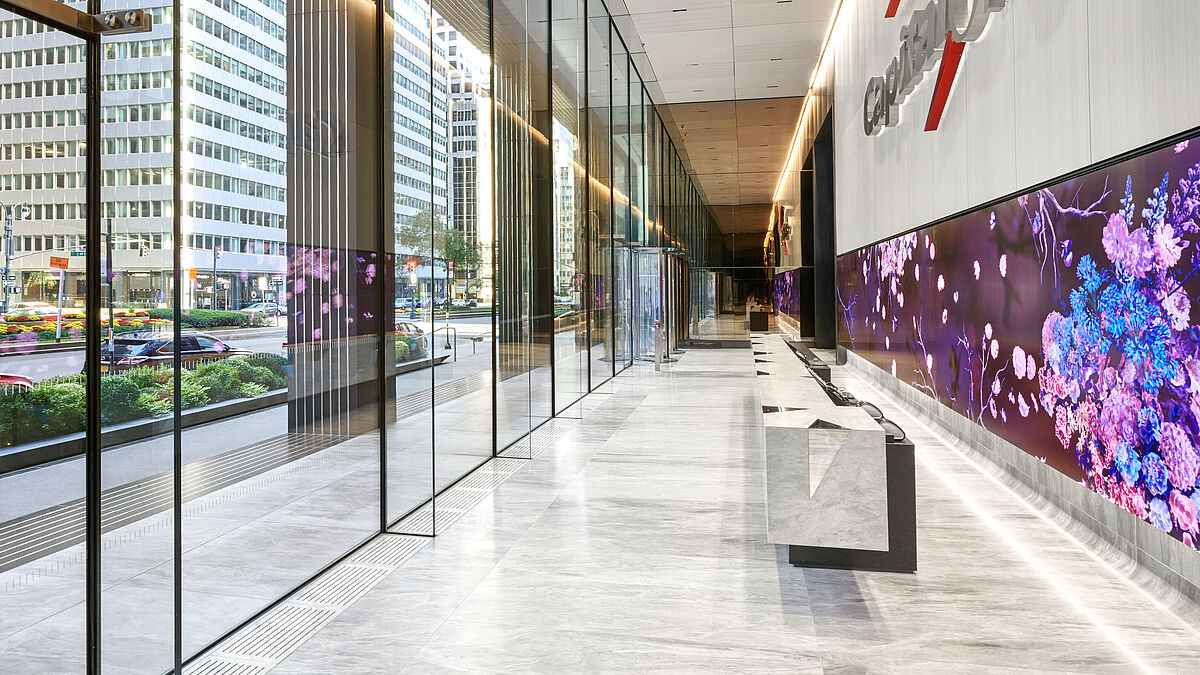

Bild: James E. SmolkaDie hohen, aber ausserordentlich schlanken Glasschwerter nehmen die Lasten der Fassade auf, ohne deren Transparenz einzuschränken. Das sehr lichtdurchlässige und farbneutrale Glas lässt einen offenen, natürlichen Eindruck entstehen.
Bild: James E. Smolka
Die hohen, aber ausserordentlich schlanken Glasschwerter nehmen die Lasten der Fassade auf, ohne deren Transparenz einzuschränken. Das sehr lichtdurchlässige und farbneutrale Glas lässt einen offenen, natürlichen Eindruck entstehen.



Bautafel

Projekt:

Modernisierung Lobby 299 Park Avenue

Standort:

New York City, USA

Bauherr:

Fisher Brothers, New York

Design und Entwurf:

Rockwell Group, New York

Architekten:

MKDA, New York, Stamford, Miami und Washington DC

Fassadenplanung:

LaufsED LCC, New York und Berlin

Fassadenbau:

STO Building Group

Produkte:

SILVERSTAR SELEKT 74/42 aus VSG SWISSLAMEX

SWISSLAMEX Typ 39−34S aus ESG-H



Das Fachregelwerk Metallbauerhandwerk – Konstruktionstechnik enthält im Kap. 1.10 wichtige Informationen zum Thema «Konstruktiver Glasbau».
