Glasmontagen
Einbau sphärisch gebogener Glaselemente bei Wind und Wetter
Die St. Jakobshalle ist eine mulitfunktionale Veranstaltungshalle an der Stadtgrenze von Basel. Für die Erneuerung einer sphärisch gebogenen Glaskuppel auf dem Dach des Gebäudes kamen innovative Anlagen zum Einsatz.
Das kuppelförmige Glas misst 3254 mm im Durchmesser und wiegt zwischen 550 kg und 600 kg. Die Arbeiten im Auftrag der Ziltener AG, Aarau, fanden auf dem Dach in exponierter Lage statt. Mit zunehmender Dämmerung verstärkten sich die Windverhältnisse, was eine besonders ruhige und präzise Steuerung der Hebebewegungen erforderte. Zum Einsatz kam hierbei die leistungsstarke Vakuumsauganlage VSG 600 KR SP 20 von Heavydrive.

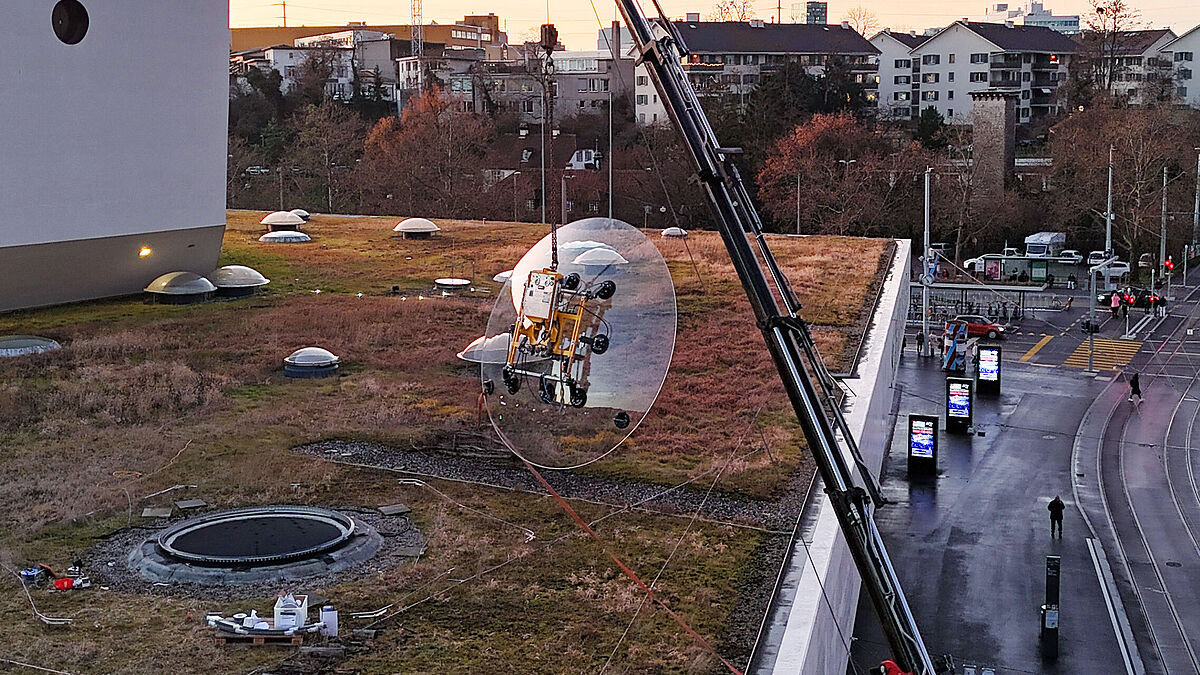

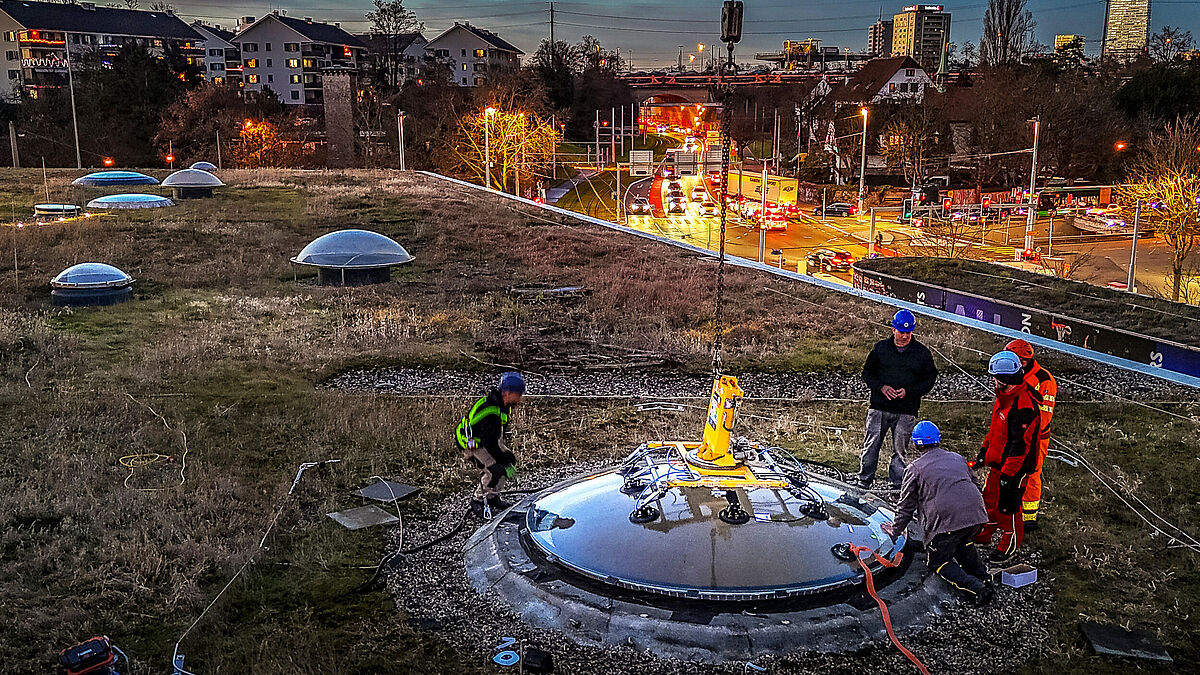

Die Glasscheibe wurde zunächst am Boden mit einer Vakuumsaugvorrichtung angesaugt und dann mithilfe eines Krans auf das Dach gehoben. Aufgrund der vorherrschenden Windverhältnisse kam ein zusätzlicher Teller mit Spanngurt zum Einsatz, um das Glas sicher zu führen und präzise zu positionieren. Oben setzten die Monteure die Scheibe kontrolliert auf die vorgesehene Stelle auf und installierten sie.
Grossformatige Scheibe unter Vorsprung gesetzt

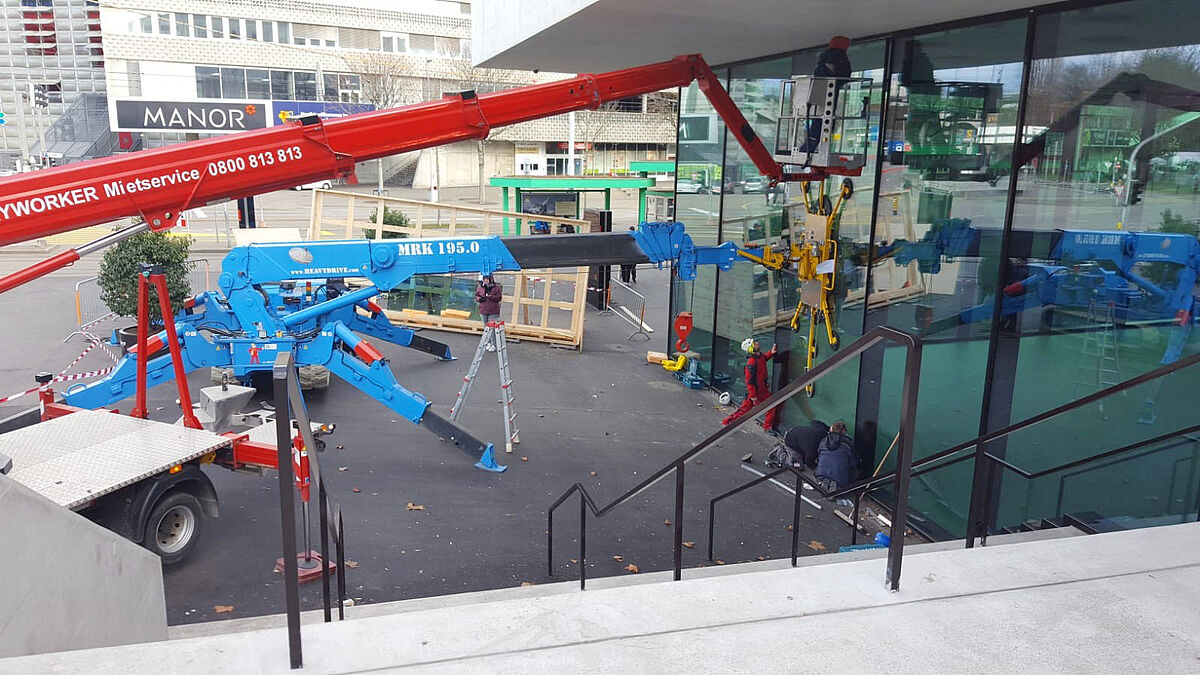

Die St. Jakobshalle in Basel wurde 1976 nach Plänen von Giovanni Panozzo errichtet und im Zuge der Modernisierung ab 2018 durch Berrel Kräutler Architekten und Degelo Architekten architektonisch weiterentwickelt. Heavydrive war bereits 2019 an dem multifunktionalen Hallenkomplex tätig. Damals wurde auf engstem Raum eine grossformatige Fassadenscheibe unter einem 3 m tiefen Vorsprung ausgetauscht. Die rund 1,5 t schwere Scheibe wurde mithilfe spezieller Überkopf-Vakuumtechnik präzise in eine Pfosten-Riegel-Konstruktion gesetzt.
«Wir freuen uns, dass wir erneut an der St. Jakobshalle arbeiten durften. Beide Einsätze machen sichtbar, dass Heavydrive auch über die Jahre hinweg als verlässlicher Partner bei Montageprojekten agiert», so Geschäftsführer Günter Übelacker. ■
Das Fachregelwerk Metallbauerhandwerk – Konstruktionstechnik enthält enthält im Kap. 1.10 wichtige Informationen zum Thema «Konstruktiver Glasbau».
