Bogenförmige Innenfassade aus   Metallgewebe

Gewebefassaden

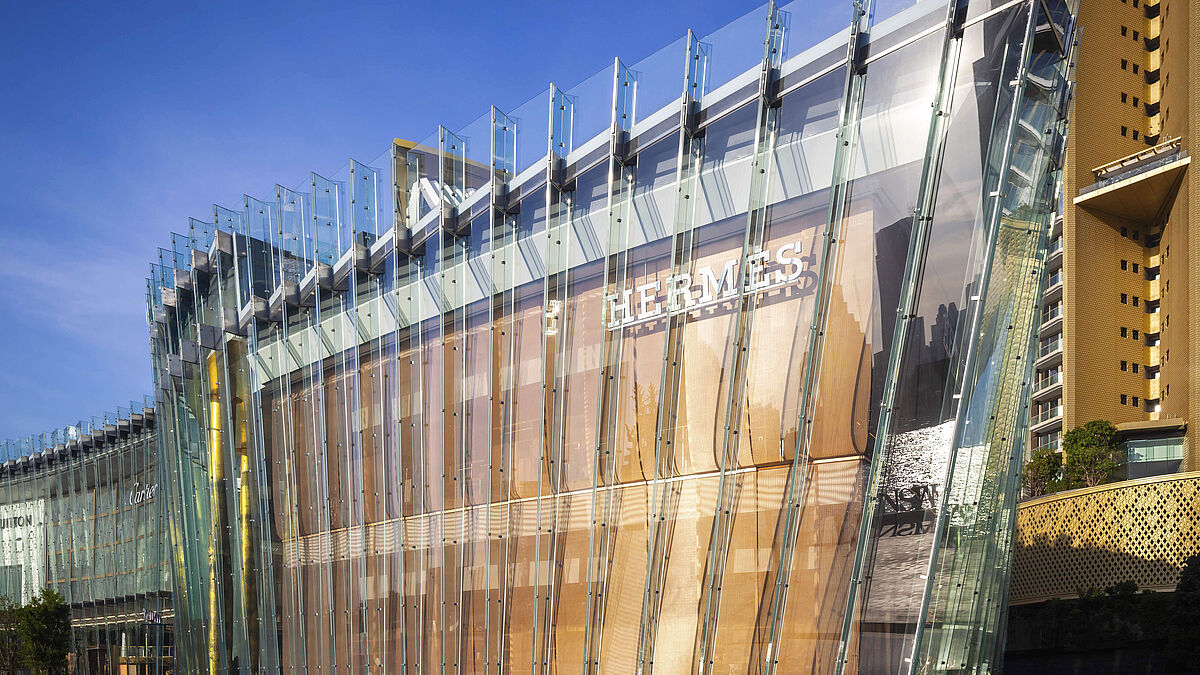

Im Iconsiam in Bangkok baute Hermès einen dreigeschossigen Flagship-Store. Die Glasfassade aus zwei rund 300 m langen und bis zu 24 m hohen, geneigten Glasfinnen sind innenseitig mit bronzefarben lackiertem Metallgewebe bespannt.


Login mit Magazin-Passwort

Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Passwort für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.

Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.


Login als registrierter Benutzer

Jetzt registrieren und lesen.
Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.

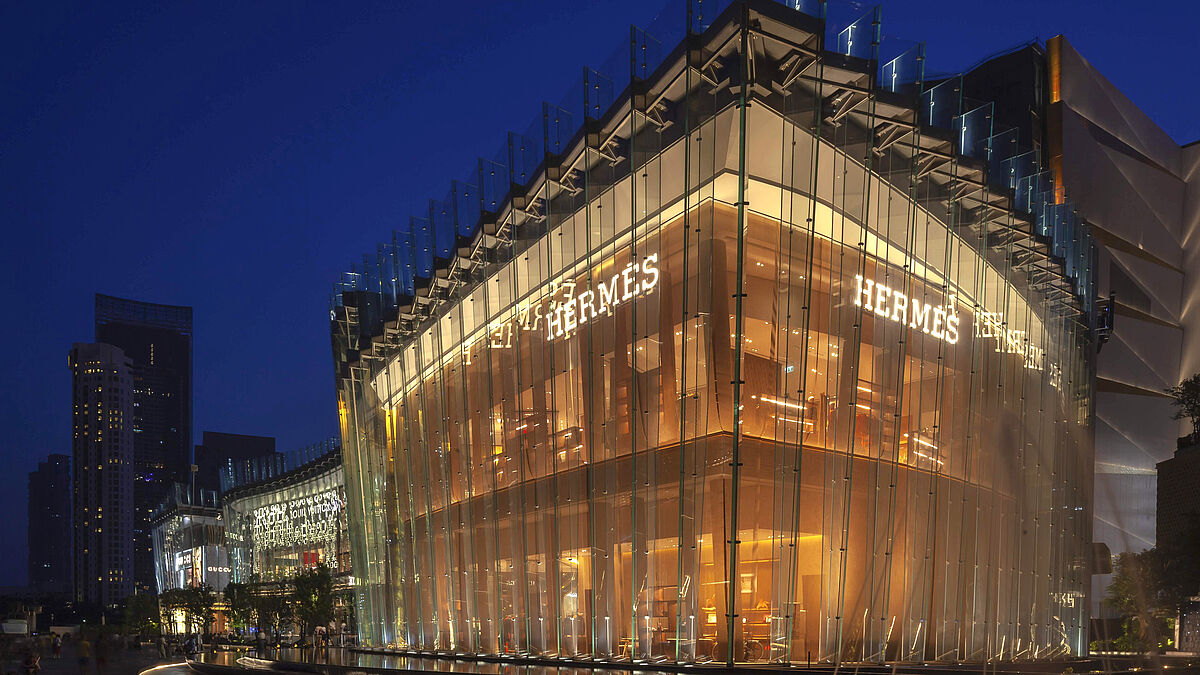

Eine im gleichen Winkel geneigte, durchgehende Innenfassade aus bronzefarbig lackiertem Metallgewebe verleiht dem Hermès-Flagship-Store in Bangkok besonderen Glanz.
Eine im gleichen Winkel geneigte, durchgehende Innenfassade aus bronzefarbig lackiertem Metallgewebe verleiht dem Hermès-Flagship-Store in Bangkok besonderen Glanz.

Gewebefassaden

Bogenförmige Innenfassade aus   Metallgewebe

Im Iconsiam in Bangkok baute Hermès einen dreigeschossigen Flagship-Store. Die Glasfassade aus zwei rund 300 m langen und bis zu 24 m hohen, geneigten Glasfinnen sind innenseitig mit bronzefarben lackiertem Metallgewebe bespannt.

Text und Bilder: GKD – Gebr. Kufferath AG

Als Einkaufs- und Erlebnisparadies der Superlative sucht das Iconsiam in Bangkok weltweit seinesgleichen. Für 1,65 Milliarden US-Dollar entstand am Ufer des Chao Phraya nach dem Entwurf von Urban Architects ein 750’000 m 2 grosser, multifunktionaler Komplex. Eine sich über acht Stockwerke erstreckende Megamall und zwei Hochhäuser mit Luxuswohnungen lassen hier keinen noch so anspruchsvollen Wunsch offen. Sein unverwechselbares Gesicht erhielt das Iconsiam durch ein über drei Geschosse reichendes, 300 m langes und bis zu 24 m hohes Schaufenster aus grossformatigen, zweifach geneigten Glasfinnen und -scheiben. Für die Gestaltung des zweigeschossigen Hermès-Flagship-Stores am Haupteingang der Mall lud das französische Architekturbüro RDAI dieses markante Erscheinungsbild noch weiter auf: Eine im gleichen Winkel geneigte, durchgehende Innenfassade aus bronzefarben lackiertem Metallgewebe der GKD – Gebr. Kufferath AG (GKD-Gruppe) verleiht dem Luxus besonderen Glanz.

525’000 m 2 Shoppingvergnügen

Mit 23 Millionen Touristen pro Jahr ist (war) Bangkok eines der beliebtesten Reise- und Shoppingziele weltweit. Unzählige gigantische Einkaufszentren buhlen im rasant gewachsenen Zentrum der thailändischen Hauptstadt auf der Ostseite des Chao Phraya um die Gunst der Gäste. Auf der gegenüberliegenden Westseite, im historischen Herzen der Stadt, öffnete mit dem Iconsiam ein spektakulärer Gegenpol seine Pforten. Er avancierte schnell zum neuen Wahrzeichen des Landes. Der Megakomplex verbindet auf 525’000 m 2 Verkaufsfläche schier grenzenloses Shoppingvergnügen mit einem bislang nicht gekannten Angebotsumfang an Kunst-, Kultur-, Gastronomie- und Lifestyle-Attraktionen. Ein Konzept, das auch Hermès, einen der nobelsten Anbieter von Luxusgütern, zur Eröffnung eines neuen Flagship-Stores im Iconsiam veranlasste. Seit 21 Jahren ist das traditionsreiche französische Unternehmen mit eigenen Stores in Thailand vertreten. Mit 368 m 2 Verkaufsfläche entstand in dem Iconluxe genannten Luxusflügel der Edel-Mall nun die dritte und zugleich grösste Dependance. Auf zwei Etagen wird hier das gesamte Sortimentsspektrum an Mode, Accessoires und Möbeln angeboten. Die Aussenhaut des Hermès-Stores ist die hängende Ganzglas-Fassade, die weltweit zu den grössten ihrer Art gehört. Ihre grossformatigen Glasscheiben in Zickzack-Anordnung öffnen das Geschäft zum Fluss hin. Diese visuelle Verbundenheit entspricht den architektonischen Leitmotiven von Transparenz und Opazität, die RDAI Architekten weltweit bei der Gestaltung aller Hermès-Stores zugrunde legen.

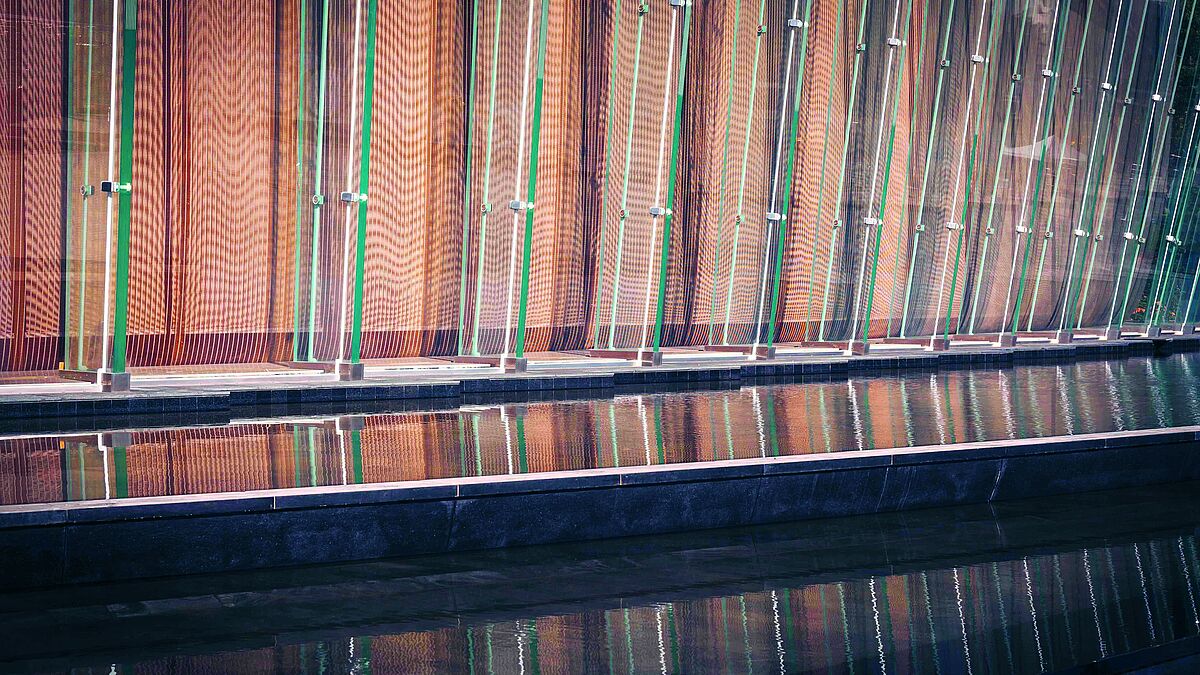

Insgesamt 56 Paneele aus Metallgewebe wurden oben rechtwinklig und unten individuell auf Mass schräg zugeschnitten und zur Befestigung mit Flachprofilen versehen.
Insgesamt 56 Paneele aus Metallgewebe wurden oben rechtwinklig und unten individuell auf Mass schräg zugeschnitten und zur Befestigung mit Flachprofilen versehen.

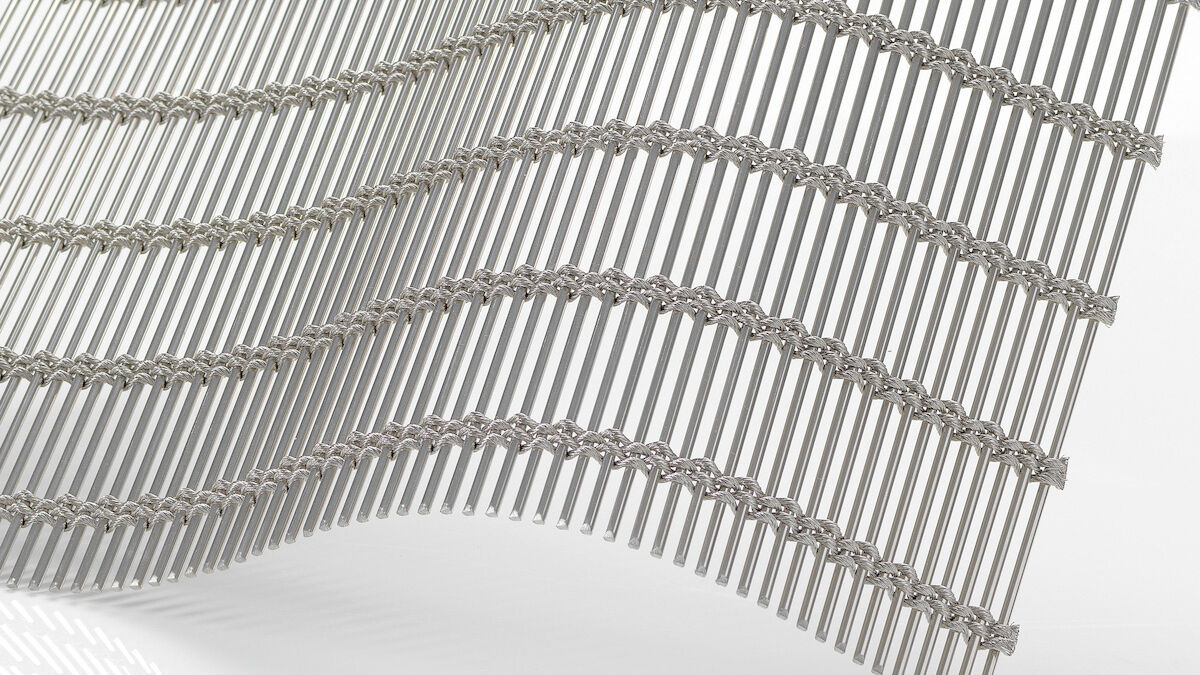

815 m 2  Edelstahlgewebe vom Typ Sambesi von GKD kamen für die Innenfassade des Hermès-Stores zum Einsatz.
815 m 2 Edelstahlgewebe vom Typ Sambesi von GKD kamen für die Innenfassade des Hermès-Stores zum Einsatz.



«Um die dadurch bedingte Masshaltigkeit und Winkeltreue der aus Metall gewebten Fassadenelemente exakt einzuhalten, waren innovative Lösungen für Zuschnitt und Konfektionierung gefordert.»

Mass und Winkeltreue als Herausforderung

Um den ungehinderten Blick nach aussen ebenso wie die Intimität des Einkaufserlebnisses zu bewahren, entschieden sie sich im Iconsiam für eine frei hängende Innenfassade aus Metallgewebe. Sie sollte nicht nur die beiden Store-Ebenen optisch miteinander verbinden, sondern auch wie ein Vorhang der dynamischen Linienführung der Fassade folgen. Angesichts der bogenförmigen und zugleich geneigten Fassade musste die gewebte Membran Höhenunterschiede von bis zu zwölf Zentimetern kompensieren. Um die dadurch bedingte Masshaltigkeit und Winkeltreue der aus Metall gewebten Fassadenelemente exakt einzuhalten, waren innovative Lösungen für Zuschnitt und Konfektionierung gefordert. In der global führenden technischen Weberei GKD fand RDAI für diese Aufgabe den perfekten Partner. Die Spezialisten der GKD-Gruppe entwickelten für Hermès ein Verfahren, das es ermöglichte, die riesigen Paneele bogenförmig – in exakt abgestimmten Längen und Breiten – anzubringen. Die auf dieser Basis in dem Dürener Stammwerk von GKD angefertigten Prototypen überzeugten die RDAI Architekten bei ihrem Besuch auf ganzer Linie. 815 m 2 bronzelackiertes Edelstahlgewebe vom Typ Sambesi kamen für die Innenfassade des Hermès-Stores zum Einsatz. Insgesamt 56 Paneele – jeweils 7000 mm lang und zwischen 1200 und 2500 mm breit – wurden oben rechtwinklig und unten individuell auf Mass schräg zugeschnitten und zur Befestigung mit Flachprofilen versehen. Vor Ort wurden die deckenhohen Bahnen überlappend montiert, indem sie auf beiden Etagen in 500 mm Abstand zur Fassade an der Decke eingehängt und am Boden ohne Spannung befestigt wurden. So entstand eine schimmernde Membran, deren textile Anmutung das edle Ambiente des Stores mit seinem Terrazzoboden, bernsteinfarbigem Glas und warmen Hölzern unterstreicht. Zugleich erlaubt die materialtypische Transparenz des Gewebes den freien Ausblick auf den Fluss und verleiht so dem Store eine einzigartig luftige Atmosphäre.

 www.gkd-group.com

Bautafel / Panneau de chantier

Objekt:

Hermès-Flagship-Store in Bangkok

Gewebefassade:

GKD – Gebr. Kufferath AG, Düren (D)

Das Fachregelwerk Metallbauerhandwerk – Konstruktionstechnik enthält im Kap. 2.9 wichtige Informationen zum Thema «Kaltfassaden».
