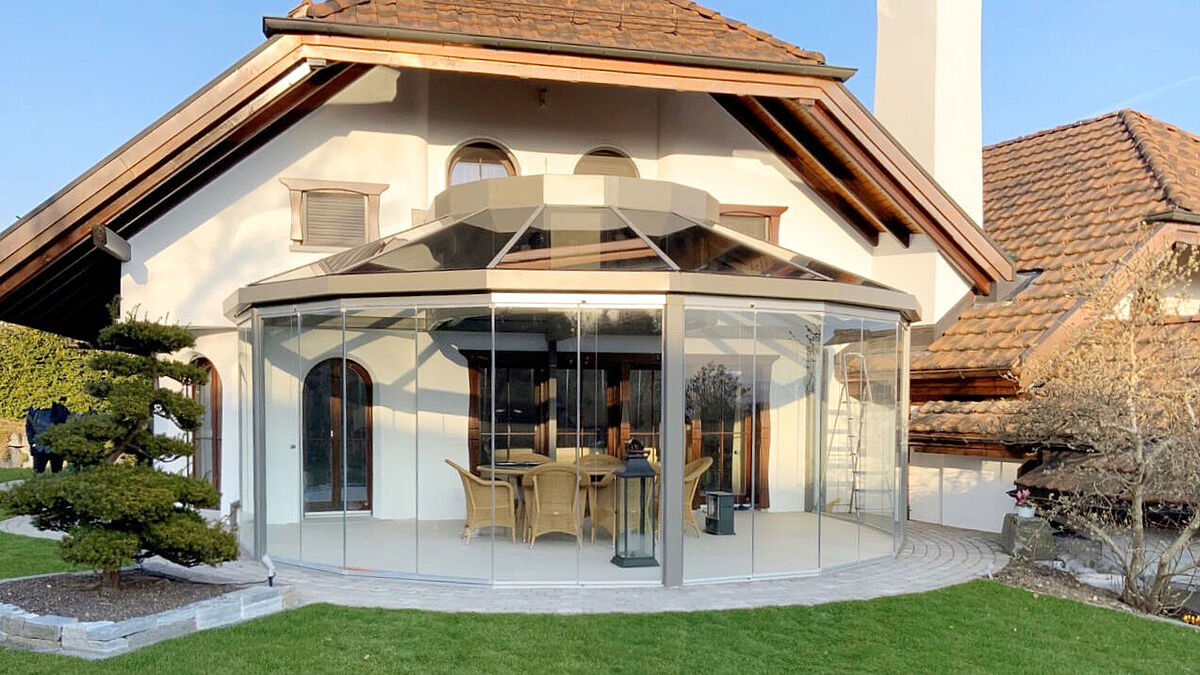

Anspruchsvolles Metall-Glas-Dach mit hochtransparenter Verglasung in St. Gallen.
Anspruchsvolles Metall-Glas-Dach mit hochtransparenter Verglasung in St. Gallen.



Planung 2D / 3D

Vom Scan bis zur Maschine mit HiCAD

ISD-Group / HICAD – «Glas macht Spass» könnte auch das Motto der Vettiger Metallbau AG, Oberbüren, lauten, die seit über 50 Jahren anspruchsvolle Fassadenelemente aus Stahl, Metall und Glas fertigt. Dabei setzt die Unternehmung bei allen technischen Arbeitsschritten auf die CAD-Software HiCAD. www.isdgroup.com

Text: Patricia Hess / Bilder: Vettiger Metallbau AG

Die Homepage der Vettiger Metallbau AG offeriert attraktive Ansichten von diversen Baustilen, die eines gemeinsam zu haben scheinen: Transparenz, die sich mit modernster Technik verbindet und gleichzeitig Stabilität verspricht. Unter anderem auch für den Bereich, der sich mit folgenden Worten am besten beschreiben lässt: Wohnen und Wohlfühlen. «Dieser Bereich sollte niemanden kalt lassen, wortwörtlich nicht», so Geschäftsführer Guido Vettiger. Er und sein Team aus 60 Mitarbeitenden verantworten die Planung, Statik, Konstruktion, Fertigung sowie Montage, beispielsweise von Balkon- und Sitzplatzverglasungen, Türen, Fenstern, Geländern, Überdachungen, Fassaden nebst Oberlichtern und Beschattungselementen. Das Unternehmen wickelt dabei alle notwendigen Arbeitsschritte mit der CAD-Software HiCAD ab – von der Massaufnahme des Modells bis zur Weiterleitung der Konstruktionsdaten an die CNC-Maschine.



3D-Planung aus Überzeugung

2014 entschloss sich Guido Vettiger zur Implementierung des 2D/3D-durchgängigen CAD-Systems der Dortmunder ISD Group, die auch in der Schweiz mit einer Niederlassung vertreten ist: HiCAD. «Wir haben anfangs ausschliesslich in 2D konstruiert, dann verschiedene 3D-Anbieter evaluiert und sowohl für die Vettiger Stahlbau AG als auch für die Vettiger Metallbau AG jeweils eine HiCAD-Lizenz erworben», so der Geschäftsführer der Vettiger Metallbau AG.
Seit 2021 ist für den Betrieb in Oberbüren noch eine zusätzliche Maschinenbau-Suite im Einsatz. Für den verlustfreien Datenaustausch sowie die sichere Zusammenarbeit mit Kunden sorgen die Direktschnittstellen DXF und IFC. Darüber hinaus profitiert das Unternehmen von der LogiKal-Schnittstelle und vom Erweiterungsmodul HiCAD-Punktwolke.
«Architektenpläne für Verglasungen und Wintergärten zum Beispiel erhalten wir oftmals noch in 2D. Hierbei wird ein Grundriss erstellt, worauf dann über eine Legende die Bemassung und Ausführung der Varianten erfolgt», erklärt Projektleiter Tobias Balsiger. «In der frühen Planungsphase lassen sich Anpassungen somit schneller und effizienter umsetzen als im 3D. Was die Modellierung betrifft, sind wir in beiden Dimensionen ungefähr gleich schnell. Mit der 3D-Planung geniessen wir allerdings Vorteile beim Erstellen einer Stückliste, können Projekte für die Kunden überschaubar visualisieren und vermeiden, dank der Darstellung von Details wie Anschlüssen und Übergängen, Rückfragen aus der Werkstatt.»

BIM zum transparenten Informationsfluss zwischen Auftraggebern, Auftragnehmern und allen beteiligten Gewerken werde bei der Vettiger Metallbau AG in absehbarer Zeit noch stärker in den Fokus rücken. «Die IFC-Schnittstelle hat uns in diesem Zusammenhang bereits gut unterstützt», so Tobias Balsiger. «Daten von Architekten konnten darüber importiert und mit Massaufnahmen abgeglichen und notwendige Änderungen ergänzt werden.»


«Wenn Projekte im 3D geplant werden, ist die Massaufnahme mit Punktwolke fast zwingend.» Tobias Balsiger, Projektleiter Vettiger Metallbau AG



Am Beginn steht die exakte Massaufnahme mit der Punktwolke

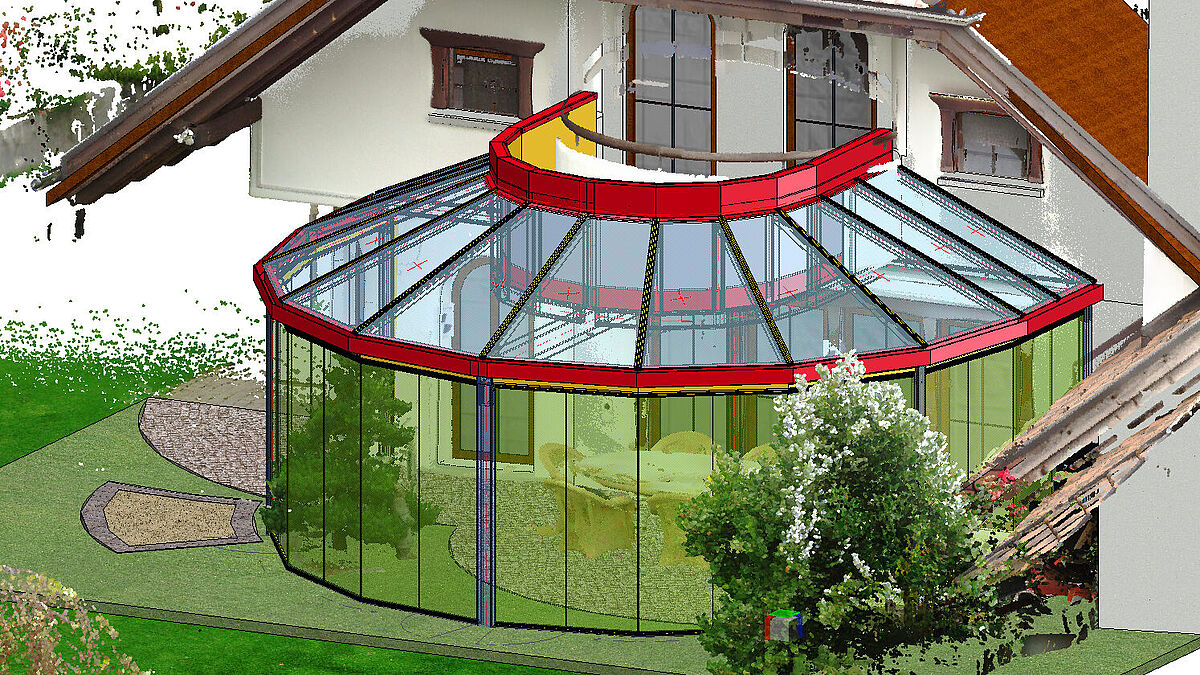

«Wenn Projekte im 3D geplant werden, ist die Massaufnahme mit Punktwolke fast zwingend», begründet der Projektleiter weiterhin seine Abkehr von einer reinen 2D-CAD-Software. Die Punktwolke ist ein detailreiches, dreidimensionales Abbild des Modells, das durch diverse Software-Tools weiterbearbeitet werden kann. Elemente können verschoben und neue Teile passgenau dazwischen eingefügt werden. «Bei Umbauten sehr vorteilhaft», so Tobias Balsiger. Mit dem Modul HiCAD Punktwolke gelinge ihm in kurzer Zeit die Erfassung hochpräziser Messdaten. «Wir arbeiten ja schon fünf Jahre lang mit dem Punktwolkenscanner, der sich durch Geschwindigkeit und Zuverlässigkeit bei der Massaufnahme bewährt hat.» Als Anwender profitiere seine Arbeit nun vom FARO As-Built Modeller-Tool, das seit 2020 in HiCAD integriert ist. «Mit Pro Scan benötigt man etwa vier Minuten, die gesamte Massaufnahme ist in 60 Minuten, die Nachbearbeitung mit Faro Scene in 30 Minuten erledigt», erklärt er.

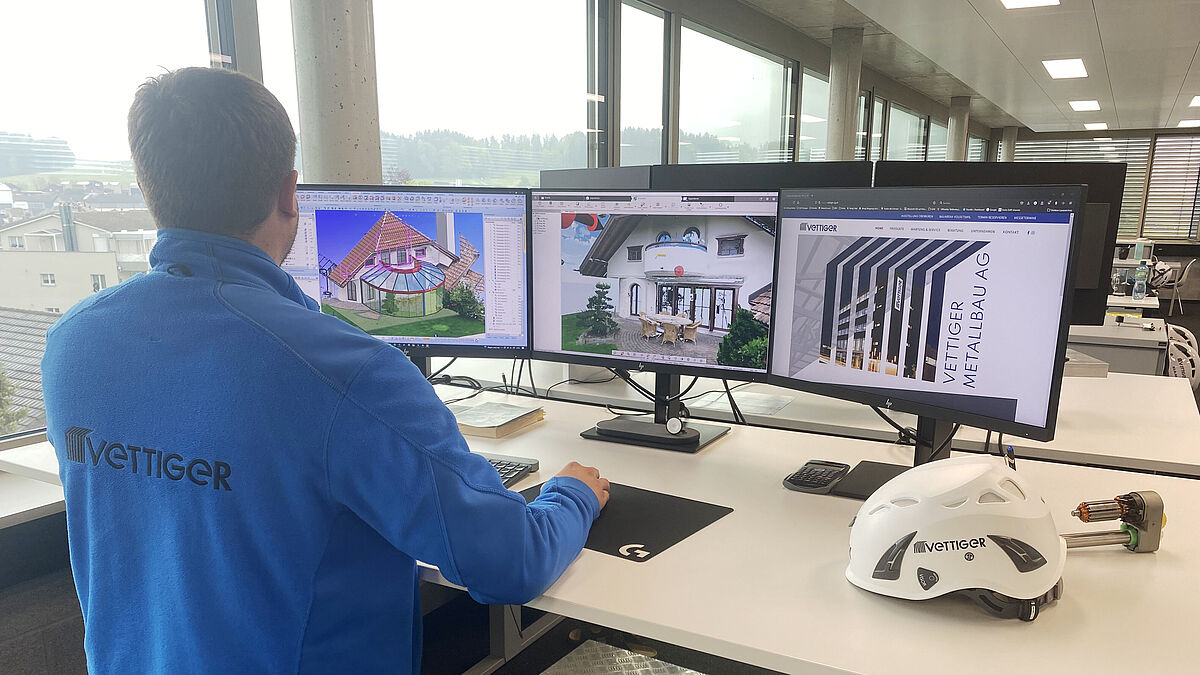

Konstrukteur bei der Arbeit auf HICAD.
Konstrukteur bei der Arbeit auf HICAD.



Vom Laserscan bis an die Maschine

 «Nach dem Laseraufmass erfolgt der Entwurf für die Baubewilligung direkt in HiCAD», erklärt Tobias Blasiger. «Dann erfolgt die Konstruktion, wobei wir sehr davon profitieren, dass HiCAD sowohl den individuellen als auch den parametrischen Konstruktionsansatz in einem einzigen System unterstützt.» Neben den vielen Automatismen wie Stücklistenausgabe, Gleichteilsuche und Zeichnungsableitung für Bleche und andere Baugruppen bedeuten parametrisierte Modelle für ihn eine grosse Zeitersparnis – vor allem bei Balkonverglasungen, Lamellendächern und Geländern: «Lamellendächer und Verglasungen werden zuerst als parametrische Modelle aufgebaut und im HiCAD-Katalog hinterlegt. Dann wird dieser sukzessive erweitert. Änderungen werden an allen Stellen erkannt und nur der relevante Bereich der Konstruktion upgedatet. Die Vernetzung des Modells mit verschiedenen Layouts sorgt dabei für anhaltende Transparenz.» Diese ist übrigens auch über die bidirektionale LogiKal-Schnittstelle gegeben, über die sich Tobias Blasiger den kompletten Zugriff auf die Profile verschiedener Hersteller – beispielsweise für Dachverglasungen – sichert. «Nach dem Import der Profile in HiCAD lassen sich im Handumdrehen weitere Bearbeitungen anbringen. Zum Beispiel Löcher für die Befestigung», so der junge Mann. «Dann wird das Ganze wieder ins LogiKal zurückgeschickt, und nach der Generierung von BAZ-Daten erfolgt von dort aus die Ansteuerung der Maschine.»

Auch für den verlustfreien Datenaustausch ist dank HiCAD gesorgt:
«Bleche mit Zeichnungsableitung und Blechabwicklung werden im DXF-Format gespeichert. Bei Bedarf werden dem Kunden ausserdem STEP-Daten von Kantblechen für externe Fertiger zur Verfügung gestellt. Damit können die 3D-Daten von unterschiedlichen Programmen aus der Produktentwicklung gelesen werden», so der Projektleiter, der Alu- und Stahlprofile mit Zeichnungsableitung im CAM Plus von Emmegi programmiert.

Typischer Projektdurchlauf bei der Vettiger Metallbau AG:
- Massaufnahme des Modells Faro-Laserscanner
- Entwurf im HiCAD
- Konstruktion mit Schnittstelle zu LogiKal (Profile)
- Zeichnungserstellung
- Ausgabe im PDF-Format
- Daten zur Produktion (Kantbleche etc.)
- Bleche mit Zeichnungsableitung und Blechabwicklung als DXF
- Step-Daten für den Lieferanten
- Zeichnungsableitung von Alu- und Stahlprofilen
- Programmierung in CAM Plus (Emmegi)
- LogiKal-Schnittstelle zur Profilbearbeitung (Löcher etc.)
- Generierung von BAZ-Daten für CNC-Maschine (Wicona).

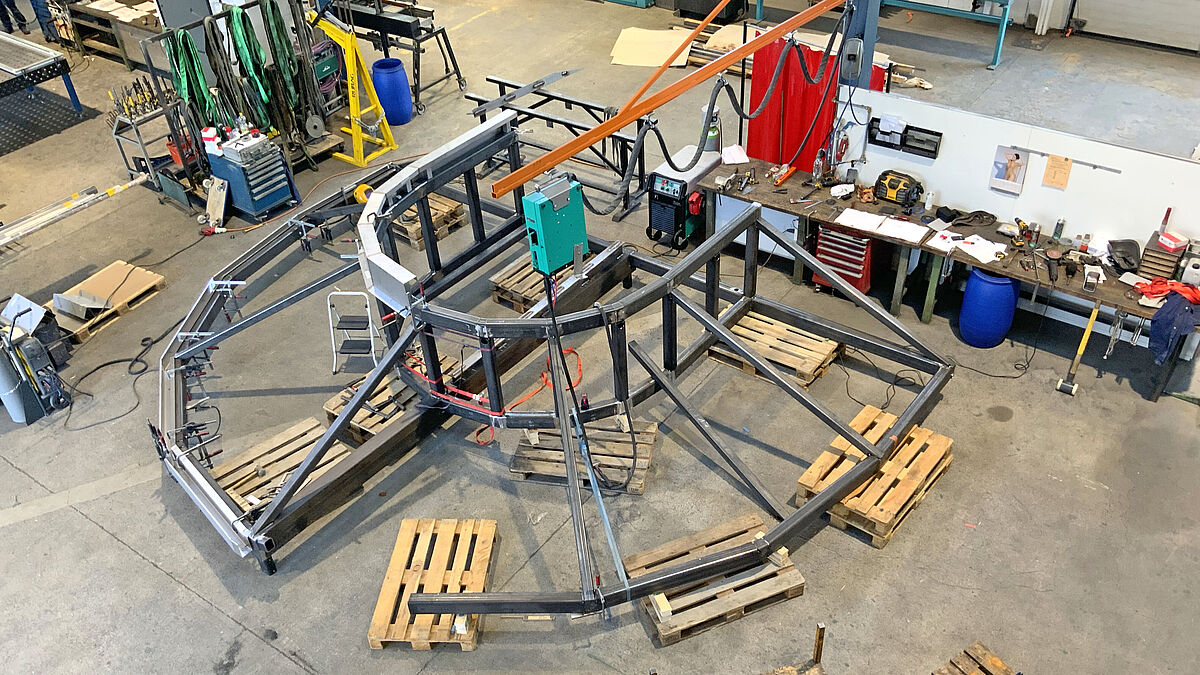

Das Traggerippe der Dachkonstruktion im Werk.
Das Traggerippe der Dachkonstruktion im Werk.



Herausforderungen mit HiCAD meistern

Beim Projekt Metall-Glas-Dach habe die Herausforderung für die Vettiger Metallbau AG nicht nur in der Konstruktion, sondern auch in Montage und transportgerechter Planung bestanden. «Durch die verschiedenen Flächen und Winkel entstanden teils sehr komplexe Kantbleche», erklärt Tobias Balsiger. «Da diese lackiert wurden, konnten sie nicht nachträglich während der Montage nachbearbeitet werden. Somit war eine exakte Ausmodellierung notwendig, die durch eine realistische Bausituation in 3D vereinfacht wurde. Dank der Stückliste konnten ausserdem hilfreiche Informationen für den Transport übernommen werden – wie Masse und Gewicht. Im Rahmen der Kollisionsprüfung wurde sichergestellt, dass alle Details stimmen und das Objekt ohne Nacharbeit in einem Prozess intern gefertigt werden kann.»

In Kürze:
• Vettiger Metallbau AG
• Branche: Metallbau
• Software: HiCAD
• Leistungen: Balkonverglasungen, Lamellendächer und Metallbaukonstruktionen

www.vettiger-ag.ch      ■
