Personenschutz / Maschinen

Sichere Pressen und Stanzen

Textquelle: Suva / Bilder Suva und Redaktion

Die Kräfte, die bei Pressen und Stanzen wirken, sind hoch. Kommt es zu einem Unfall, sind die Verletzungen meistens schwer. Indem Sie Pressen und Stanzen sicher einsetzen und entsprechende organisatorische Massnahmen vornehmen, können Sie solche Vorfälle verhindern.
Hierfür lauten die wichtigsten Punkte:
• Organisieren Sie regelmässige Schulungen für die Bediener und die Einrichter.
• Sorgen Sie für eine angemessene Instandhaltung der Pressen und Stanzen und halten Sie sich dabei an die Vorgaben der Hersteller.
• Prüfen Sie im Rahmen von Sicherheitsinspektionen kontinuierlich, ob die Pressen und Stanzen im Betrieb von Ihren Mitarbeitenden sicher eingesetzt werden.

Nur sichere Pressen einsetzen

Pressen und Stanzen sind Maschinen mit hohem Gefahrenpotenzial. Betreiben Sie sie nur, wenn wirksame Schutzeinrichtungen vorhanden sind. Diese verhindern, dass Ihre Mitarbeitenden in den Gefahrenbereich des Werkzeugs oder anderer bewegter Teile greifen können. So unterschiedlich die Pressen oder Stanzen sind, so verschieden ist auch deren Schutzeinrichtung. Die Bilder zeigen einzelne Möglichkeiten auf.

Benutzen Sie sichere Werkzeuge

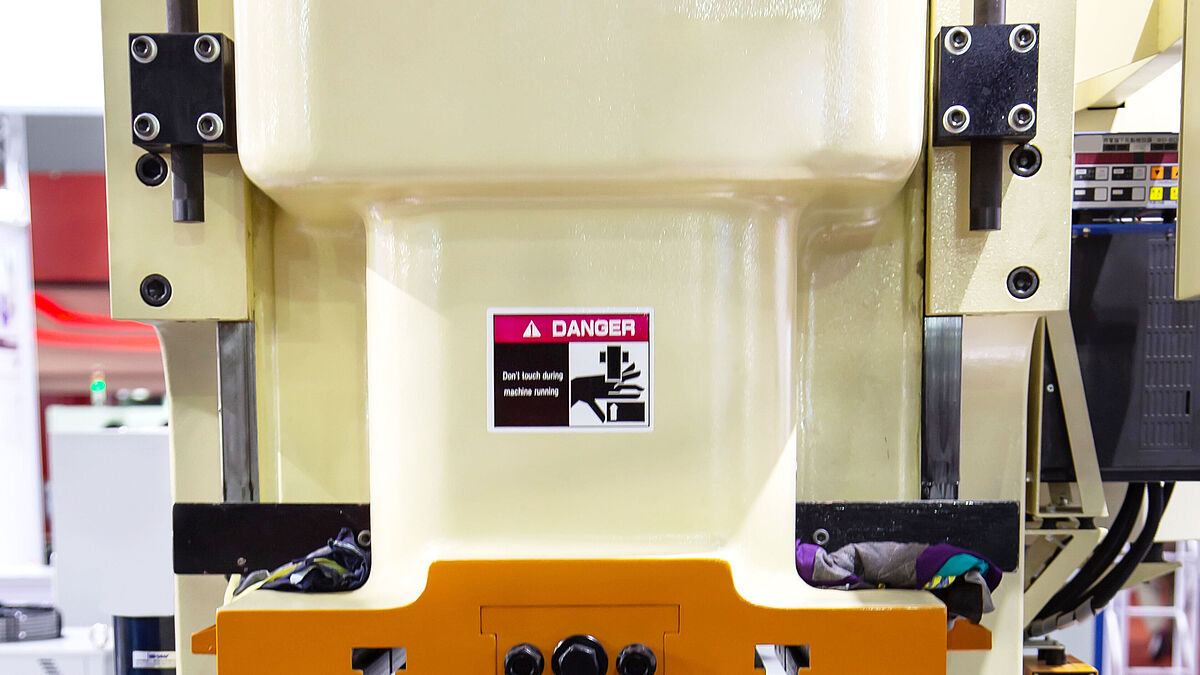

«Sichere Werkzeuge» eignen sich für das Bearbeiten von stangenförmigem oder von Bandmaterial. Sind an einer Presse keine weiteren Schutzeinrichtungen wirksam, darf sie nur mit sicheren Werkzeugen oder für Warmumformarbeiten eingesetzt werden. Entsprechend ist es Ihre Pflicht, solche Pressen mit einem entsprechenden, gut sichtbaren Warnkleber zu kennzeichnen (siehe Bild 1).



Anforderungen an sichere Werkzeuge / Schutzwirkung

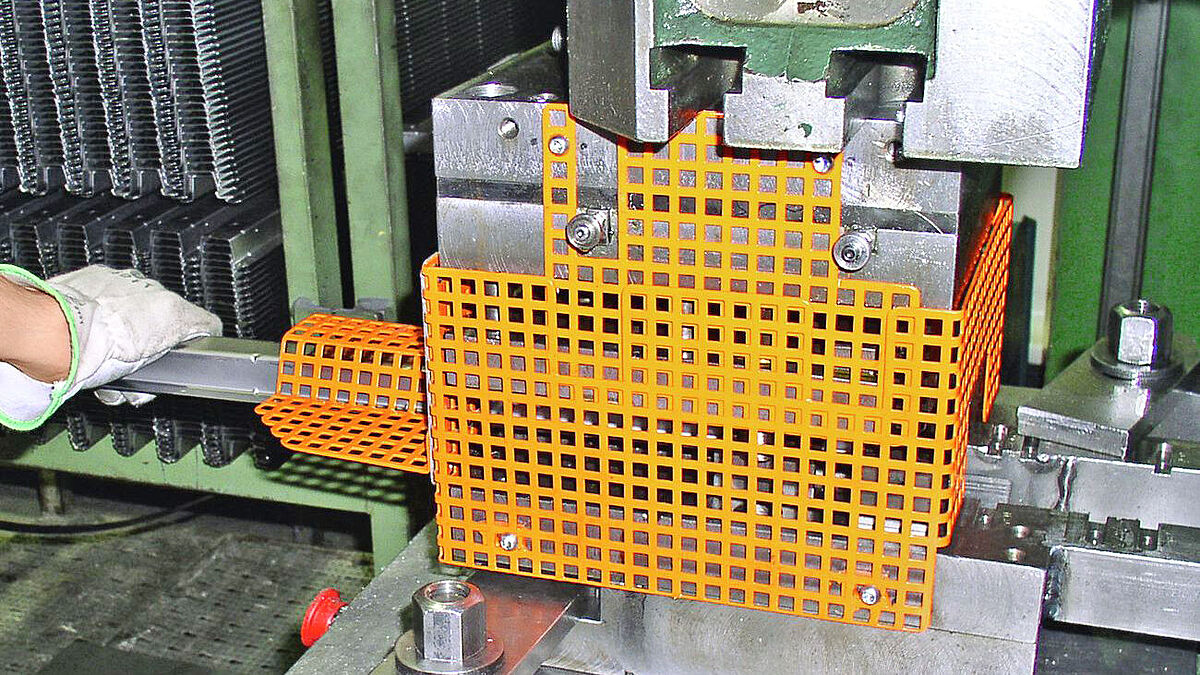

Ein sicheres Werkzeug ist so gestaltet, dass die Gefahrenstellen mit den Händen und Fingern nicht erreicht werden können. Dass es beispielsweise nicht möglich ist, während des Stanzens von Bandmaterial die Werkzeuge mit den Händen zu berühren (siehe Bild 2).





Sicherheitsanforderungen beim Verwenden sicherer Werkzeuge

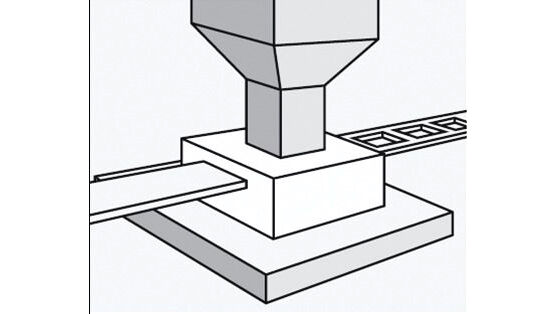

Gewisse Werkzeuge, beispielsweise Stanzwerkzeuge, müssen klare Richtlinien erfüllen. So wird die Verletzungsgefahr für die Bediener reduziert. Dies kann erreicht werden, indem beispielsweise der Stempel des Oberwerkzeugs so in der Abstreiferplatte des Unterwerkzeugs versenkt bleibt (Stempelversenkung), dass in keiner Situation ein gefährdender Spalt entsteht (siehe Bild 3).

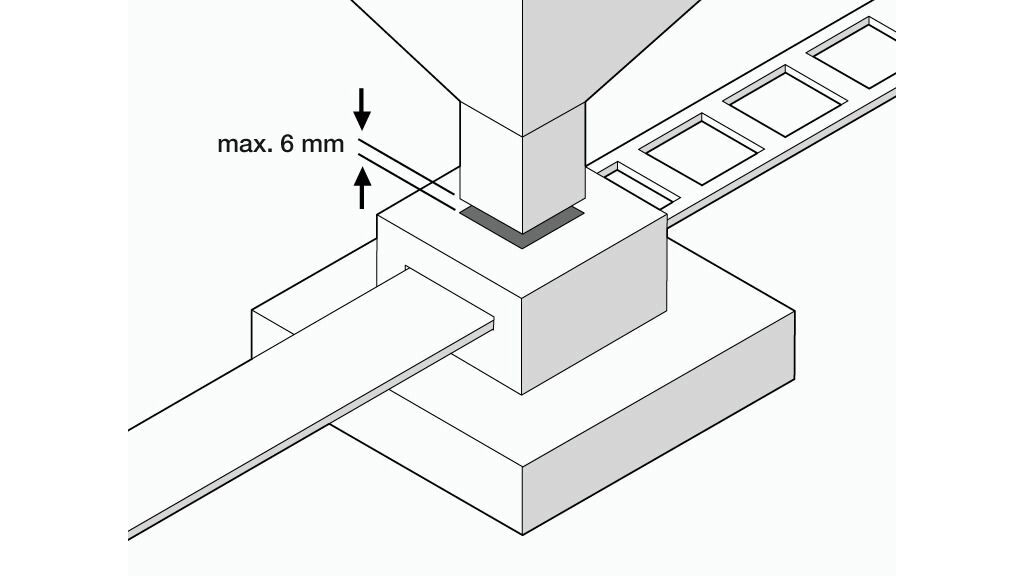

Eine weitere Möglichkeit besteht darin, den Pressenhub mit einer Hubbegrenzung so einzugrenzen, dass der offene Schnittspalt nie mehr als 6 mm beträgt (siehe Bild 4).

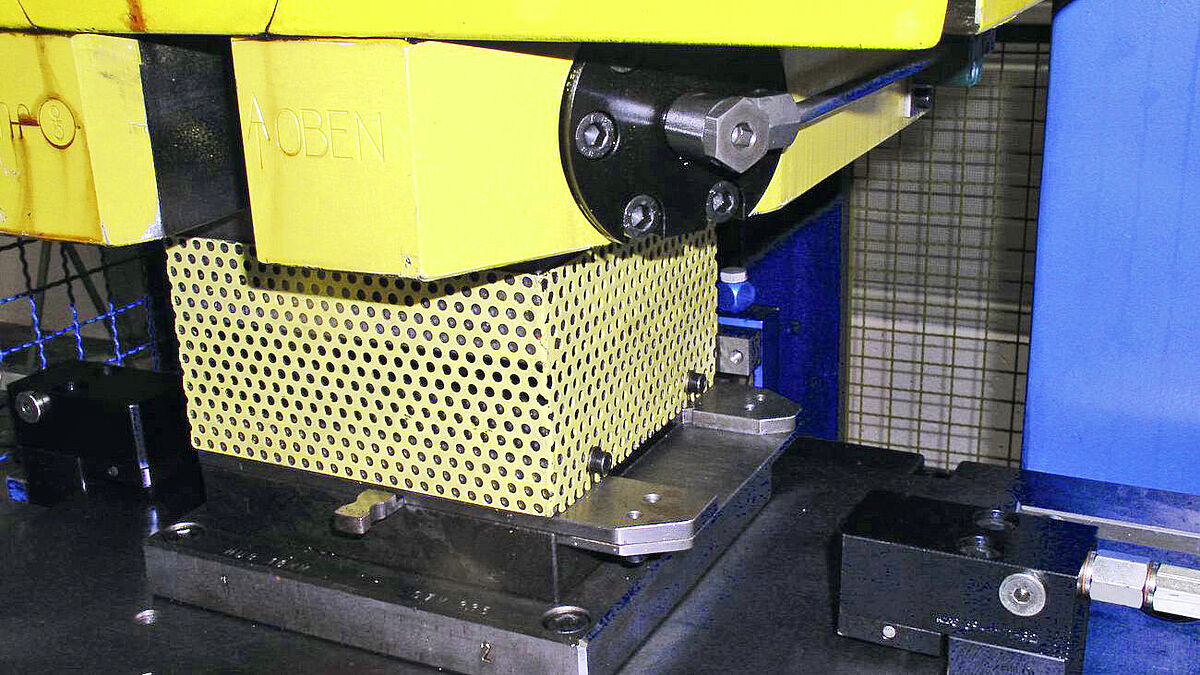

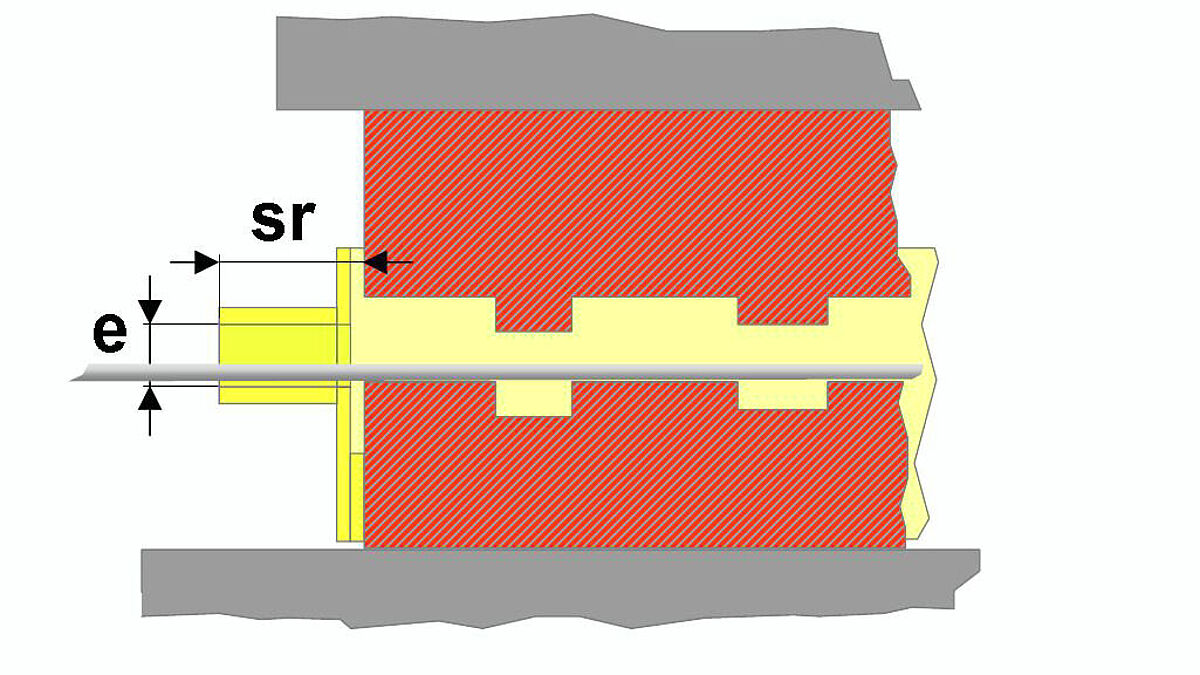

Grössere Werkzeugöffnungen sind mit einer trennenden Schutzeinrichtung so zu sichern, dass niemand in die Gefahrenstelle greifen kann. Der Sicherheitsabstand «sr» zur Gefahrenstelle ist abhängig von der Weite/Form einer Öffnung.
Werden in Ihrem Betrieb Pressen ausschliesslich mit sicheren Werkzeugen betrieben (d.h. es stehen keine weiteren Schutzeinrichtungen zur Verfügung), so muss dies an der Presse deutlich sichtbar angeschrieben sein (siehe Bild 5).





Sicherheitsabstände gemäss SN EN ISO 13857

Die Abmessungen der Öffnungen entsprechen der Seite einer quadratischen, dem Durchmesser einer kreisförmigen und der kleinsten Abmessung einer schlitzförmigen Öffnung. Die Abstände gelten für Personen ab 14 Jahren.

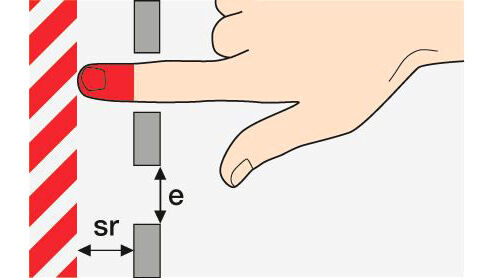

Das Mass «sr» bezeichnet den Sicherheitsabstand zur Gefahrenstelle, während das Mass «e» die Grösse der Öffnung beschreibt. Die Verhältnisse zwischen «sr» und «e» sind in einer Tabelle auf der Homepage definiert (siehe Bild 6).
Weitere Varianten an Gefahrenbildern und Sicherheitsabständen sind auf der Homepage zu finden.



Mindestabstände gemäss EN 349

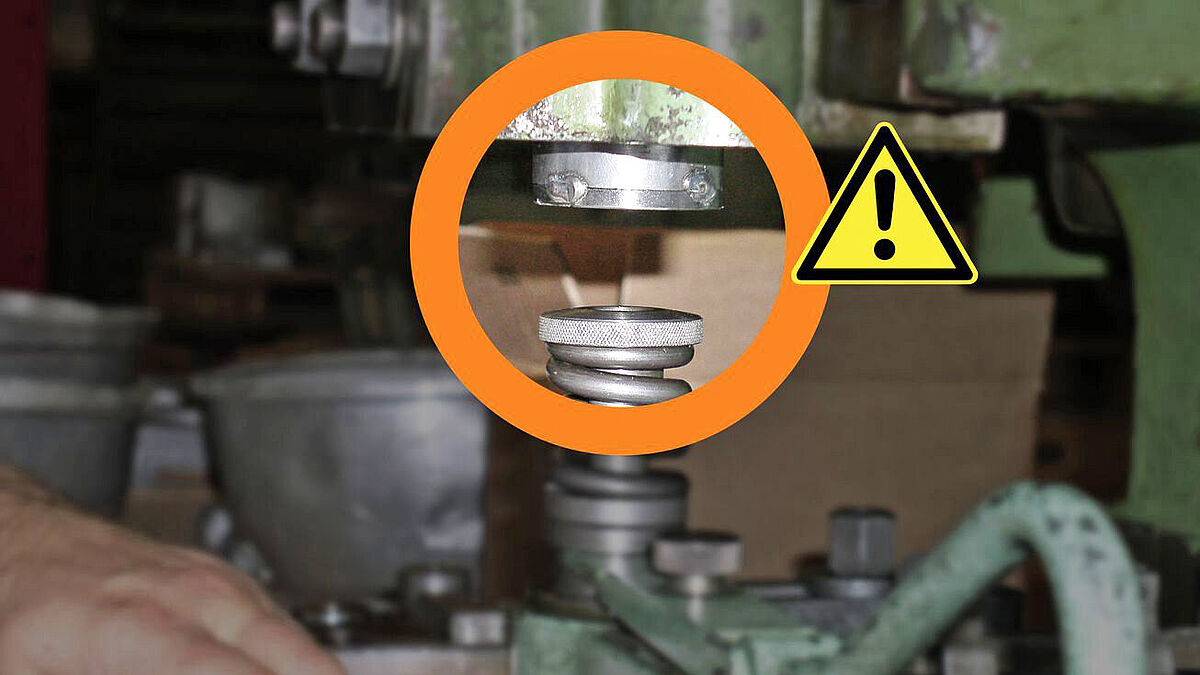

Im Werkzeugraum dürfen keine sogenannten Sekundärquetschstellen vorhanden sein, z. B. zwischen Spannschrauben und Stössel oder zwischen Stössel und Stanzeinheit. Halten Sie die erforderlichen Mindestabstände zwischen festen und bewegten Teilen ein oder bringen Sie feste Verkleidungen an (siehe Bild 7).



Verriegelte Abschirmung mit Zuhaltung

Schutzeinrichtungen wie beispielsweise eine Schutztüre wird häufig bei automatisch betriebenen Pressen und Stanzen eingesetzt. Für Handeinlegearbeiten eignet sie sich nur bedingt. Der Werkzeugraum der Presse muss vollständig geschlossen sein. In den Werkzeugraum zu greifen, darf nur möglich sein, wenn die Schutztüre geöffnet und damit die Presse sicher stillgesetzt ist.

Bewegliche Abschirmung

Für Handeinlegearbeiten, bei denen bei jedem Arbeitsgang in das offene Werkzeug gegriffen werden muss, sind sogenannte bewegliche Abschirmungen geeignet (steuernde trennende Schutzeinrichtungen mit Zuhaltung). Der Werkzeugraum der Presse muss vollständig geschlossen sein. In den Werkzeugraum zu greifen, darf nur möglich sein, wenn die Hubtüre geöffnet und damit die Presse sicher stillgesetzt ist.

Betriebspersonal instruieren

Führen Sie neben den stanz- und pressenspezifischen Sicherheitsvorschriften gemäss Betriebsanleitung auch allgemein geltende Sicherheitsregeln ein und setzen Sie sie durch. Stellen Sie sicher, dass die Einrichter und die Bediener der Pressen und Stanzen sowohl über die spezifischen Vorschriften als auch die allgemeinen Regeln instruiert sind. Diese Instruktionen sind zu dokumentieren.

Pressen und Stanzen instand halten

Lassen Sie die Pressen periodisch – mindestens einmal jährlich – durch Fachpersonal prüfen und instand halten. Dazu gehört auch die periodische Inspektion und Wartung der Sicherheitseinrichtungen. Die Instandhaltungen sind zu dokumentieren.

Periodische Sicherheitsinspektionen durchführen

Prüfen Sie regelmässig, ob alle Pressen im Betrieb sicher eingesetzt werden. Treffen Sie beim Feststellen von Mängeln die nötigen Massnahmen.
Beachten Sie auch die spezifischen Merkblätter der Suva.  ■
