Türtechnik

Neues Merkblatt TK004 – Türen in Fluchtwegen

Text und Bild: Technische Kommission Metaltec Suisse, Daniel Leuenberger

Das neue Merkblatt umfasst nicht nur manuell betätigte Türen, sondern neu auch kraftbetätigte Varianten, das heisst automatische Türen.
Das Merkblatt ist unterteilt in Kapitel A «Drehflügeltüren» und Kapitel B «Schiebetüren».

Kapitel A – Drehflügeltüren

In diesem Kapitel wurde ein besonderes Augenmerk auf die präzise Darstellung der Messweise der Durchgangsbreite gelegt. Es wird unterschieden zwischen der Öffnungsbreite und der Durchgangsbreite nach SN EN 14351-2 und der lichten Durchgangsbreite nach VKF.

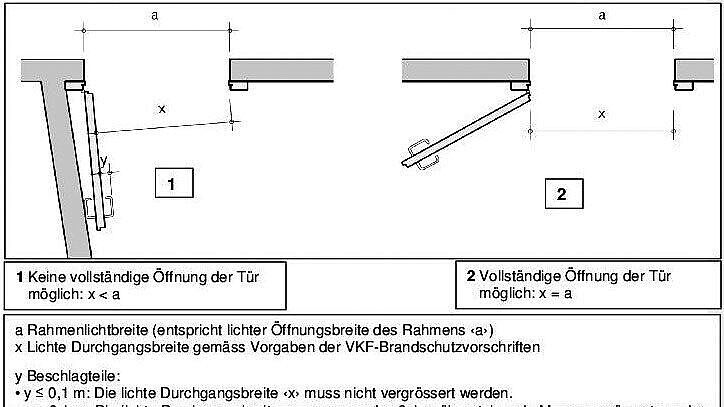

Gemäss den Vorgaben der VKF-Brandschutzrichtlinie 16-15 «Flucht- und Rettungswege» müssen Beschlagteile mit einer Ausladung bis maximal 0,1 m (vergleichbar mit Handläufen bei Treppen) bei der Ermittlung der lichten Durchgangsbreite der Tür nicht berücksichtigt werden. Dies gilt für Drücker und für Beschlagteile wie Griff- oder Druckstangen. Stehen Beschlagteile mehr als 0,1 m vor, muss die lichte Durchgangsbreite um das 0,1 m übersteigende Mass vergrössert werden (Siehe Bild 02).

Durchgangsbreite, Anzahl und Öffnungsrichtung:
Insbesondere für Planer stellt Tabelle 1 eine wertvolle Hilfe dar: Basierend auf der VKF-Brandschutzrichtlinie 16-15 bietet sie eine übersichtliche Darstellung der erforderlichen Anzahl Fluchttüren, deren Durchgangsbreite und Öffnungsrichtung – abhängig von der Personenbelegung und der Gebäude–bzw. Raumnutzung.
Im Merkblatt findet sich auch eine ausführliche Erläuterung elektrisch gesteuerter Fluchttüranlagen nach SN EN 13637 und der möglichen Betriebsmodi solcher Anlagen.

Anwendungsbeispiele:
Ein Highlight bilden die neun Anwendungsbeispiele für Fluchttüren nach SN EN 179, SN EN 1125 und SN EN 13637, die durch anschauliche Grafiken, verständliche Erläuterungen und hilfreiche Hinweise – unter anderem zur Norm SIA 500 – ergänzt werden.

Kapitel B – Schiebetüren

Hier werden die verschiedenen Fluchtwegfunktionen und Ausführungsvarianten wie Break-out und Redundanz erläutert. Zusätzlich werden die kantonal unterschiedlich geregelten Systeme 1 bis 4 für automatische Fluchtweg-Schiebetüren, mit und ohne Brandschutzanforderung und in Abhängigkeit von der Personenbelegung beschrieben und mit Grafiken verständlich gemacht.   ■
