avril 2024
Une tour en acier et en bois
CONSTRUCTION EN ACIER
D'une hauteur de 19 m, la tour panoramique « Chläggiblick », à Siblingen, dépasse la cime des arbres et offre une vue imprenable sur le Klettgau, le Jura suisse, la Forêt-Noire et le paysage volcanique de l'Hegau. Construite en bois et en acier, c'est un modèle d'écologie et de technique.
Connexion
Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.
Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.
Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.
La tour panoramique « Chläggiblick », à Siblingen, se trouve sur le Randen (à 790 m d'altitude), la montagne densément boisée de la commune de Siblingen, dans le canton de Schaffhouse. Mesurant 19 m de haut, elle est construite en acier et en mélèze. Un escalier tournant en acier comptant 99 marches et différents paliers intermédiaires permet d'en atteindre le sommet.
Histoire
Rendue inaccessible pour des raisons de sécurité, l'ancienne tour en acier érigée en 1882 était gagnée par la rouille. En 2008, les habitants de Siblingen décident de construire une nouvelle tour. Son inauguration est planifiée pour 2010, mais des recours retardent sa construction. En juin 2013, le crédit de construction est accordé à l'unanimité par l'assemblée communale de Siblingen et la tour panoramique imaginée par l'équipe d'ingénieurs et d'architectes Michael Hübscher, Patrick Birri et Raoul Müller peut enfin être réali sée. L'ancienne tour est démolie en mars 2014.
Une forme et un choix de matériaux uniques
Dressées telles des mâts, trois poutres divergentes en bois lamellé-collé de trois tonnes chacune forment l'ossature de la tour de 19 m de haut. De l'aveu même de ses concepteurs, la nouvelle tour du Randen est dérivée de la nature et de sa croissance. L'utilisation du bois comme matière première renvoie à ses origines, la forêt. Cette approche est étayée par l'ajout d'éléments en acier, un matériau recyclable à presque cent pour cent. La tour donne l'impression de sortir de terre et d'aller chercher la lumière au-dessus de la cime des arbres. Le choix de la forme triangulaire en fait un projet hors du commun et lui confère un design propre. Cela le rend unique tout en le soumettant entièrement à la forêt. Les paliers pentagonaux sont orientés perpendiculairement à la forme de base triangulaire et rompent ainsi les angles du triangle équilatéral. Il en résulte une sculpture praticable à pied, qui rappelle fortement la nature.
La structure porteuse

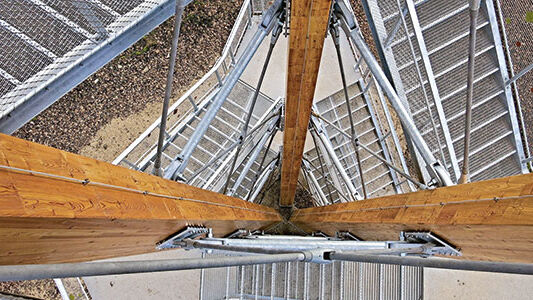

Les trois poutres en bois lamellé forment la structure porteuse primaire de la tour hybride en acier et en bois. Celles-ci sont entretoisées et stabilisées par les limons et les tirants. La structure porteuse principale est dimensionnée de manière à permettre le remplacement d'un support en bois lamellé-collé. Tel un serpent, l'escalier et ses paliers intermédiaires s'enroulent étroitement autour des trois poutres en bois lamellé qui s'ouvrent vers le haut. En raison de la forme en cône inversé de la construction primaire en bois, le jour de l'escalier devient de plus en plus large au fur et à mesure de la montée. Cette particularité géométrique agit aussi sur les 17 tonnes de la construction en acier zinguée à chaud et a pour conséquence que chaque volée d'escaliers, chaque palier intermédiaire, chaque balustrade, mais aussi chaque tirant et barre de pression, présente une forme et des dimensions propres.
