avril 2024

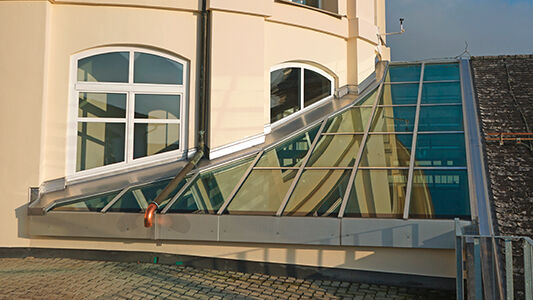

Un toit vitré complexe sur le plan géométrique
Verre et métal
Devenu obsolète, le toit en bâtière qui surplombe l’église du gymnase Kollegium Schwyz devait être remplacé. Comme le toit est niché entre la tour ronde et le toit de tuiles du bâtiment attenant, sa rénovation a posé des contraintes majeures en raison de son accessibilité limitée et de sa forme.
Connexion
Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.
Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.
Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.
Logée entre la tour ronde et le toit de tuiles également en bâtière, cette ancienne partie de toit vitrée était banale et passait totalement inaperçue. Surmontée d’une structure grillagée supplémentaire destinée à offrir une protection contre les charges de neige importantes et à éviter que l’on ne puisse marcher dessus, elle semblait presque idyllique. Le toit avait déjà connu plusieurs adaptations ; en effet, les anciens verres armés avaient parfois été introduits loin dans la maçonnerie et des étanchéités complémentaires en tous genres étaient visibles.
Un toit pour protéger le dôme vitré chargé de nostalgie
Bien que l’espace qu’il surmonte ne soit pas chauffé et ne soit que peu utilisé, ce toit jouait et joue encore un rôle très important pour cette aile du bâtiment. Perché à 25 m au-dessus du sol de la grande église du gymnase, il en constitue l’enveloppe extérieure et protège un dôme vitré chargé de nostalgie et d’histoire situé à seulement 4 m en contrebas. Une part importante de l’éclairage naturel de l’église provient du rayonnement lumineux qui traverse ces deux vitrages.
Nouveau toit vitré, nouveau plancher
Parallèlement à la réalisation du nouveau toit vitré, le maître d’ouvrage a décidé d’aménager un nouveau plancher en caillebotis pour permettre de se déplacer de manière plus sûre et confortable dans cet espace peu utilisé.
« La réalisation a demandé beaucoup de réflexion en raison de la forme spatiale complexe du toit vitré combinée à l’accessibilité limitée ainsi qu’aux rayons irréguliers et aux différences de hauteur du plancher en caillebotis », a déclaré Stefan Weber, propriétaire et gérant de Paul Weber AG à Seewen (Schwytz). Et Stefan Weber d’ajouter : « Un autre défi était que l’ancienne structure de toit ne pouvait être démontée que lorsque les nouveaux composants étaient sur place. Par conséquent, des orifices de sondage ou autres étaient exclus pour les prises de mesures. Comme l’espace intérieur était facilement accessible et que les contours verticaux de la maçonnerie extérieure traversaient le niveau du toit vers l’intérieur, nous avons décidé de réaliser les prises de mesures du côté intérieur avec un scanner laser en 3D. Ainsi, tous les points importants accessibles pour le toit et le plancher en caillebotis ont pu être répertoriés en trois dimensions et traités pour la planification de l’exécution. »
Toit en acier et en verre fixé précisément
L’évaluation statique a confirmé que les poutres INP horizontales existantes pouvaient être préservées et ainsi réutilisées comme structure primaire. Mais contrairement à ce que l’on avait espéré, elles n’étaient pas disposées parallèlement et horizontalement ; elles présentaient des inclinaisons importantes et des déformations. Le scanner en 3D a aussi permis d’enregistrer très précisément ces réalités ainsi que les rayons et les niches de la maçonnerie et de les générer pour la planification de l’exécution.
