Une protection contre les intempéries sur mesure, en un temps record

Construction de façades

Plus de 4000 mètres linéaires de profilés extrudés en aluminium ont été montés sur la charpente du nouveau bâtiment du centre de neuro-cardiologie de Münsterlingen. D’apparence discrète et homogène, ils protègent les blocs techniques parfois très sensibles des intempéries. Le choix s’est porté sur un système à lamelles DucoWall Screening 70 avec profilé 40/21.


Connexion

Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.


Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.

Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.

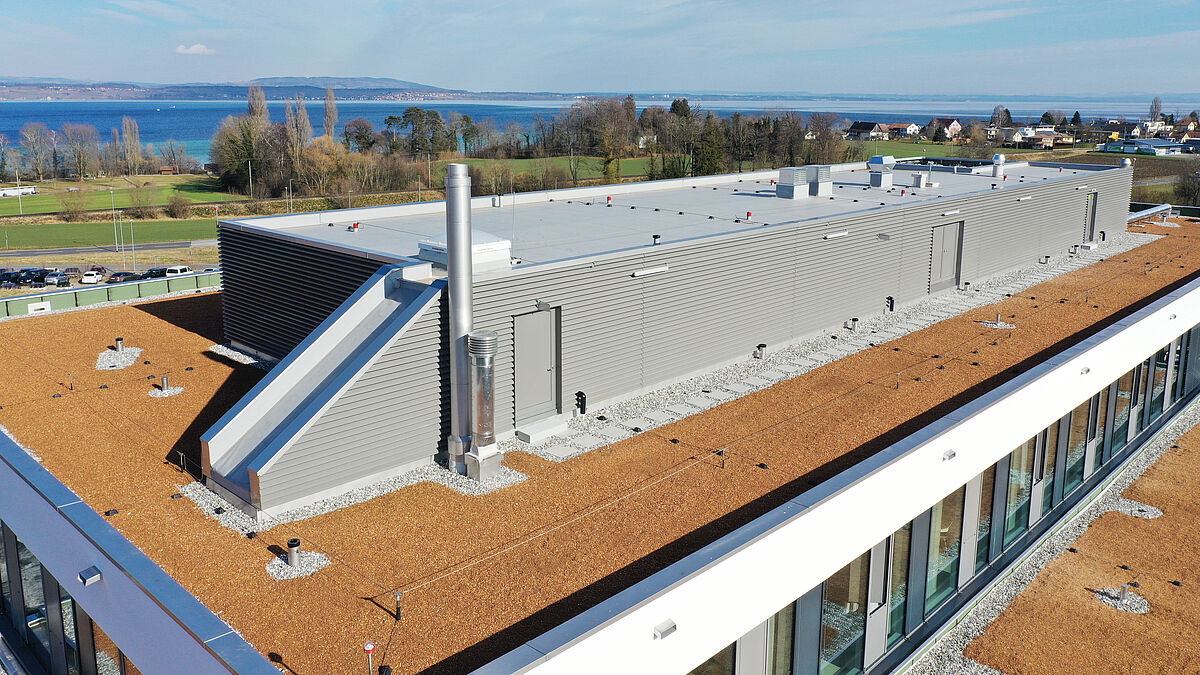

Le toit allongé de la clinique trône avec noblesse au-dessus du lac de Constance. Une protection visuelle efficace, résistante aux intempéries avec circulation d’air, facile à monter.
Le toit allongé de la clinique trône avec noblesse au-dessus du lac de Constance. Une protection visuelle efficace, résistante aux intempéries avec circulation d’air, facile à monter.



Construction de façades

Une protection contre les intempéries sur mesure, en un temps record

Plus de 4000 mètres linéaires de profilés extrudés en aluminium ont été montés sur la charpente du nouveau bâtiment du centre de neuro-cardiologie de Münsterlingen. D’apparence discrète et homogène, ils protègent les blocs techniques parfois très sensibles des intempéries. Le choix s’est porté sur un système à lamelles DucoWall Screening 70 avec profilé 40/21.

Texte : Rédaction / Photos : Rotex

Début 2022, la clinique du Herz-Neuro-Zentrum Bodensee a inauguré un nouveau bâtiment ultramoderne sur le campus hospitalier de Münsterlingen. La clinique de cardiologie, d’électrophysiologie, de chirurgie cardiaque et de neurochirurgie a reçu mandat du canton pour desservir les populations de Thurgovie et de Suisse orientale.
La clinique est équipée de chambres très confortables et lumineuses et offre une prise en charge individuelle par un personnel motivé et compétent. L’infrastructure comprend deux salles d’opération, une salle d’opération hybride, un laboratoire de cathétérisme cardiaque et plusieurs salles de diagnostic. Jusqu’à 58 lits sont disponibles à Münsterlingen pour les soins aux patients, dont 8 places de ventilation et 12 lits de surveillance. En plus de l’offre de soins aigus, le service « Bodan », géré par la clinique de réadaptation de Zihlschlacht, propose une rééducation neurologique précoce aux patients en soins intensifs dans l’établissement.



Un nouveau bâtiment aux vues panoramiques

Le nouveau bâtiment de trois étages d’environ 11 300 m2 bénéficie d’une vue imprenable sur le lac de Constance et est relié à l’hôpital cantonal par un couloir souterrain qui permet d’exploiter de nombreuses synergies opérationnelles, notamment l’aire commune d’atterrissage d’hélicoptères. Le hall inondé de lumière traverse deux étages et constitue un point d’entrée central pour les patients et les visiteurs. Il relie toutes les ailes de la clinique. Au rez-de-chaussée se trouvent l’administration, la neurochirurgie ambulatoire, la rééducation précoce et le restaurant avec vue sur le lac et le jardin des patients adjacent. Le 1er étage accueille les zones de diagnostic et de traitement, les salles d’opération et les soins intensifs. Le 2e étage abrite les chambres des patients, dont certaines offrent des équipements haut de gamme pour ceux couverts par une assurance complémentaire.

Des lamelles sur la structure de toit protègent les équipements

Chaque nouvelle construction publique moderne s’accompagne d’installations et d’équipements techniques très divers. Dans une clinique de soins aigus ultramoderne, ils sont probablement encore plus sensibles et spécifiques que dans un immeuble de bureaux, par exemple. Les systèmes de réfrigération et de chauffage, ou encore les ascenseurs et monte-charges ont besoin d’espace pour leurs machines, moteurs, entraînements, échangeurs thermiques, etc. Il n’y a guère de meilleur endroit que le toit pour installer ces structures. Il est cependant crucial qu’elles soient protégées en permanence contre le vent, le soleil, les feuilles et l’eau, tout en étant parfaitement accessibles pour les travaux de révision et d’entretien. Si une structure de toit se révèle esthétiquement attrayante, comme c’est le cas pour le nouveau bâtiment à Münsterlingen, tous les besoins essentiels sont manifestement réunis.
Pour le revêtement de la structure rectangulaire, les architectes ont opté pour le système à lamelles DucoWall Screening 70 avec profilé 40/21, de Rotex Metallbauteile GmbH à Zuzwil. Un revêtement par poudre en gris aluminium (RAL 9007) confère une certaine légèreté à l’ensemble.

Les lamelles sont élégamment insérées sous les cadres de porte.
Les lamelles sont élégamment insérées sous les cadres de porte.

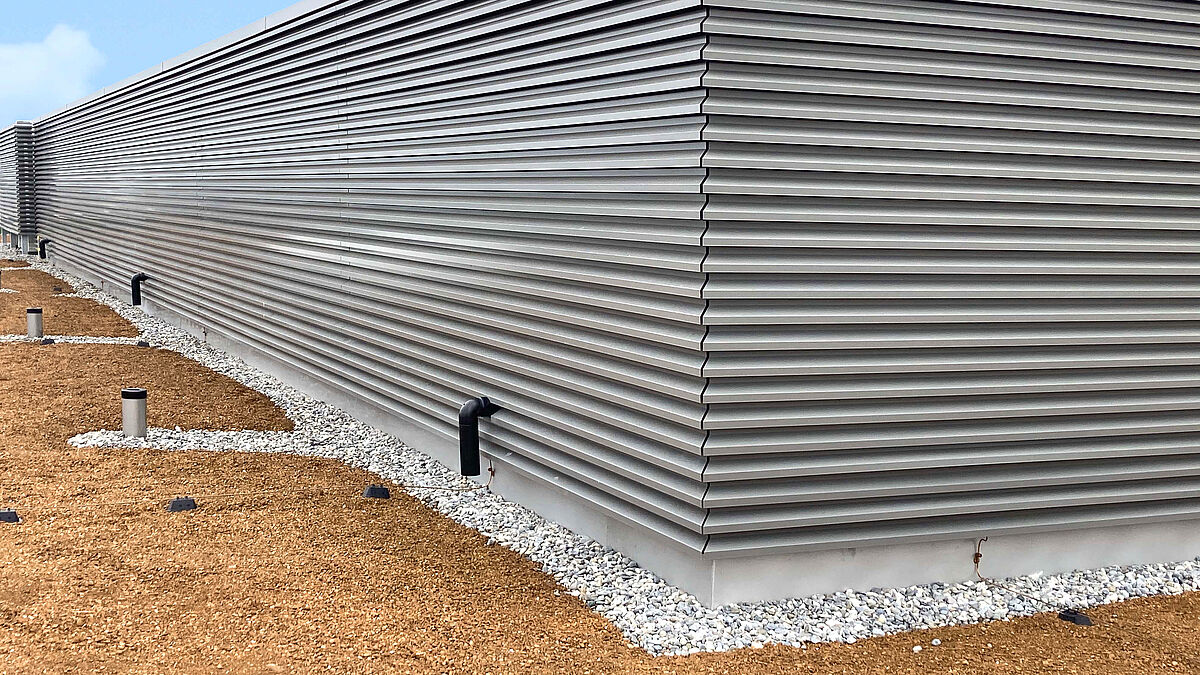

Vue du dessous : transparence et circulation d’air. Trois coupes de lamelles différentes au choix, y compris coupes d’onglets.
Vue du dessous : transparence et circulation d’air. Trois coupes de lamelles différentes au choix, y compris coupes d’onglets.

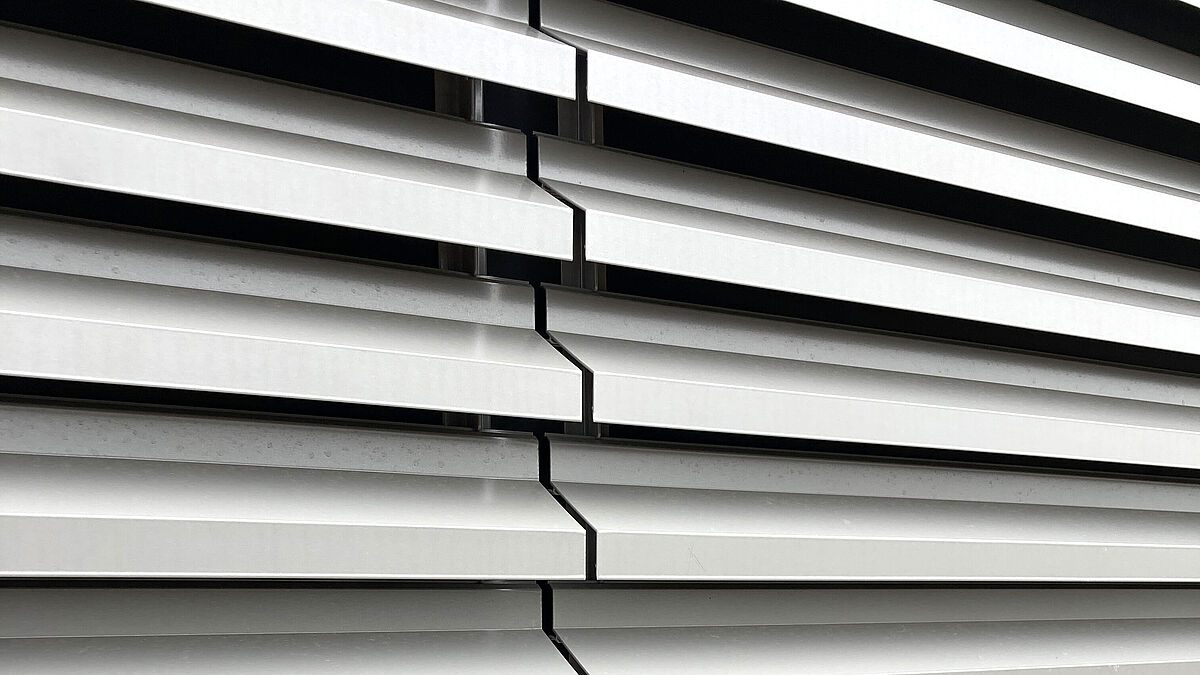

Tous les 6 mètres, les profilés présentent un joint d’assemblage.
Tous les 6 mètres, les profilés présentent un joint d’assemblage.



Un montage simple et rapide

Pour garantir un montage sûr, précis et rationnel, Rotex mise sur des profilés prédécoupés avec précision, puis fixés à la structure porteuse. Il suffit ensuite d’accrocher les lamelles. Montées avec précision et solidement fixées, ces lamelles ne peuvent être démontées qu’avec un outil spécial.
Les monteurs compétents ont rapidement identifié les principaux trucs et astuces. Très vite, ils ont été enthousiasmés par la facilité et la rapidité de montage des lamelles. Les profilés verticaux et les lamelles horizontales sont si solides qu’ils résistent aux violentes tempêtes qui balayent le lac de Constance.  ■

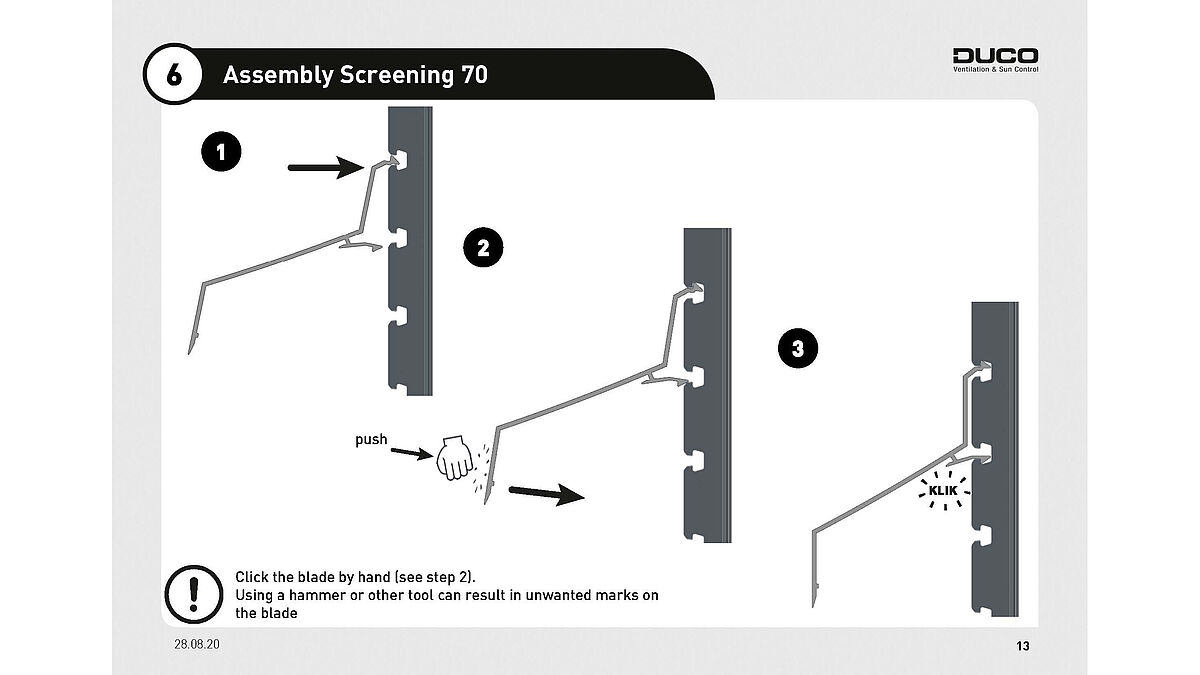

Les lamelles se clipsent aisément dans les profilés.
Les lamelles se clipsent aisément dans les profilés.

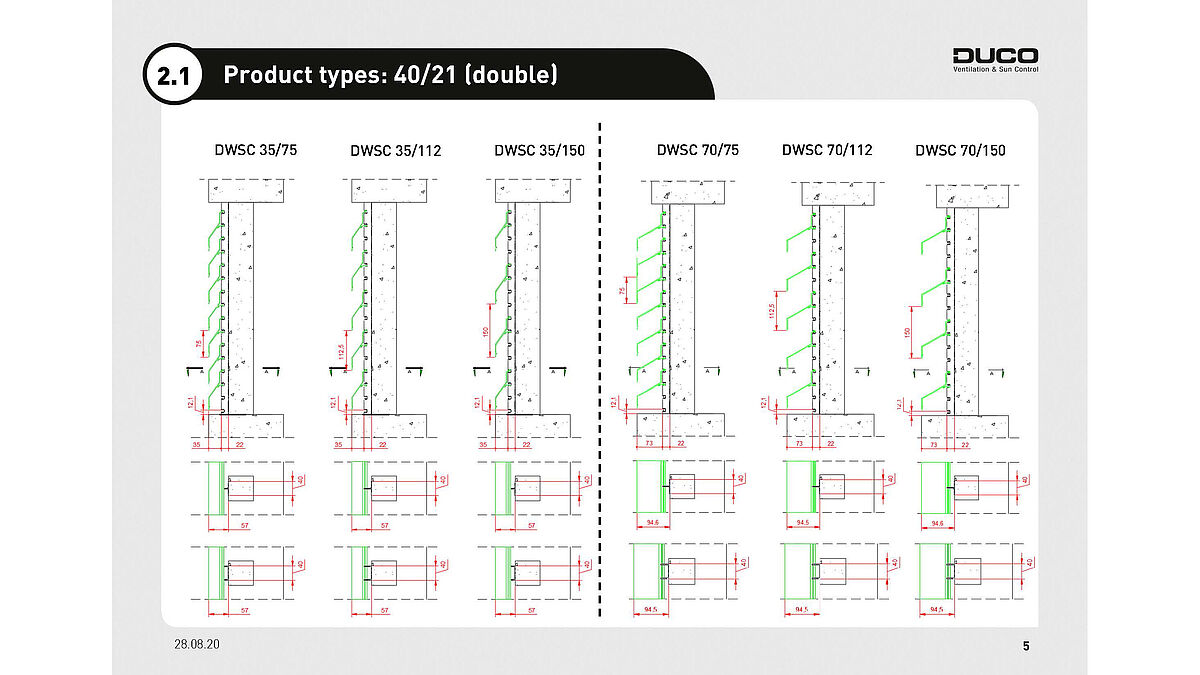

Différents produits pour des solutions variées. Le type DWSC 70/112 a servi à Münsterlingen.
Différents produits pour des solutions variées. Le type DWSC 70/112 a servi à Münsterlingen.





Panneau de chantier

Ouvrage :

Herz-Neuro-Zentrum Bodensee, Münsterlingen

Maître d’ouvrage :

HFM Schweiz AG, Münsterlingen

Gestion de projet :
HRS Real Estate SA, Frauenfeld

Architecte :
Nixdorf Consult GmbH, Gerlingen

Fournisseur de lamelles :

Rotex Metallbauteile GmbH, Zuzwil
www.rotex-metallbauteile.ch
