Une plate-forme flottante en acier

Construction métallique

L’immeuble de bureaux « Adidas Arena », à Herzogenaurach, est un parallélépipède rectangle plat d’une superficie d’environ 120 x 140 mètres. Un tour de force technique a été nécessaire pour ériger ce bâtiment, conçu par Behnisch Architekten : la structure métallique des étages, qui pèse 12 500 tonnes, a été pré-montée à ras du sol puis soulevée à 12,5 m de haut à l’aide d’un dispositif de levage hydraulique.


Connexion

Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.


Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.

Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.

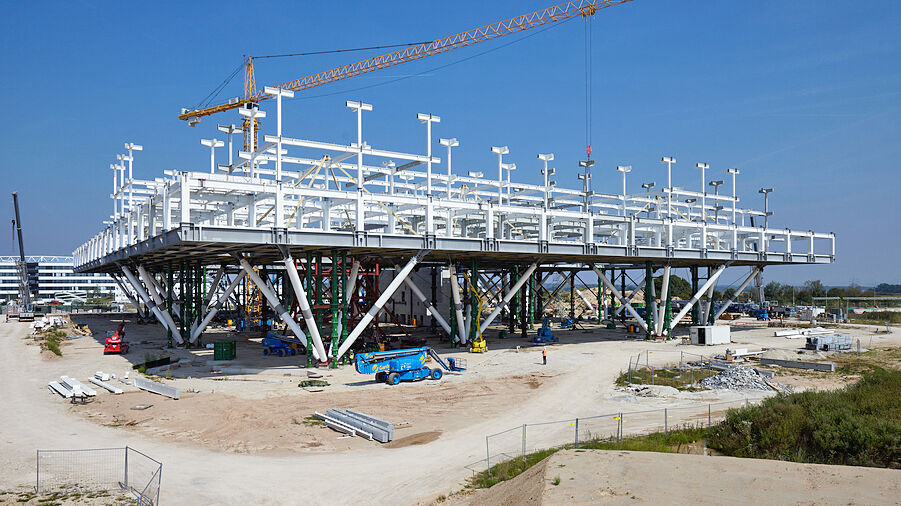

Le cube de 120 x 140 mètres repose sur des piliers obliques.  Photo Adidas
Le cube de 120 x 140 mètres repose sur des piliers obliques. Photo Adidas

Construction métallique

Une plate-forme flottante en acier

L’immeuble de bureaux « Adidas Arena », à Herzogenaurach, est un parallélépipède rectangle plat d’une superficie d’environ 120 x 140 mètres. Un tour de force technique a été nécessaire pour ériger ce bâtiment, conçu par Behnisch Architekten : la structure métallique des étages, qui pèse 12 500 tonnes, a été pré-montée à ras du sol puis soulevée à 12,5 m de haut à l’aide d’un dispositif de levage hydraulique.

Recherche de textes : rédaction, Photos : Adidas et Marc Pfeiffer

L’Adidas Arena de Behnisch Architekten abrite environ 2100 postes de travail ainsi que l’accueil des visiteurs et une cafétéria. Une analyse des processus internes de l’entreprise, effectuée dans le cadre de l’ébauche de conception réalisée par les architectes, a donné lieu à un plan idéal, comprenant des espaces de bureaux ouverts et répartis sur trois étages.
Le maître d’ouvrage souhaitait également que l’esthétique du bâtiment soit aussi impressionnante que possible. C’est ainsi qu’est née l’idée d’un cube de 120 x 140 mètres reposant sur des piliers obliques.
On a l’impression que le paysage du campus se poursuit sous les trois étages de bureaux. L’espace ouvert qui sépare le bloc flottant du rez-de-chaussée sert de lieu de pause et d’exercice. Le rez-de-chaussée, doté d’une réception, de surfaces de présentation et d’une cafétéria, ressemble à une colline en béton dotée de talus verts et a l’air de faire partie du paysage plutôt que du bâtiment.

Une structure Vierendeel pour plus de flexibilité

La charpente en acier des espaces de bureaux est une structure Vierendeel vissée, à trois étages, sans diagonales ni parois de renfort, ce qui permet une plus grande flexibilité au niveau du plan. La structure est soutenue par 67 piliers mixtes en acier posés en biais et en forme de V par groupes de trois ou quatre. Les poutres Vierendeel, les piliers mixtes et la partie centrale en béton armé forment une charpente tridimensionnelle.



« La structure est soutenue par 67 piliers mixtes en acier posés en biais et en forme de V par groupes de trois ou quatre. »

Les seules voies d’accès aux étages des bureaux sont les deux zones de desserte en béton et l’atrium, qui traverse tous les étages et dont l’escalier sculptural en acier mène du rez-de-chaussée au premier étage. Deux petits espaces ouverts dans le prolongement de l’atrium servent à desservir verticalement le service administratif. Les espaces de bureaux des deux côtés de l’escalier principal sont dotés de cubes ressemblant à des conteneurs de fret qui servent de petites salles de réunion et de cabines acoustiques. Associés aux poutres et aux piliers en acier laqué blanc laissés apparents ainsi qu’aux plafonds composites métalliques ouverts, ces cubes donnent aux bureaux un caractère industriel.

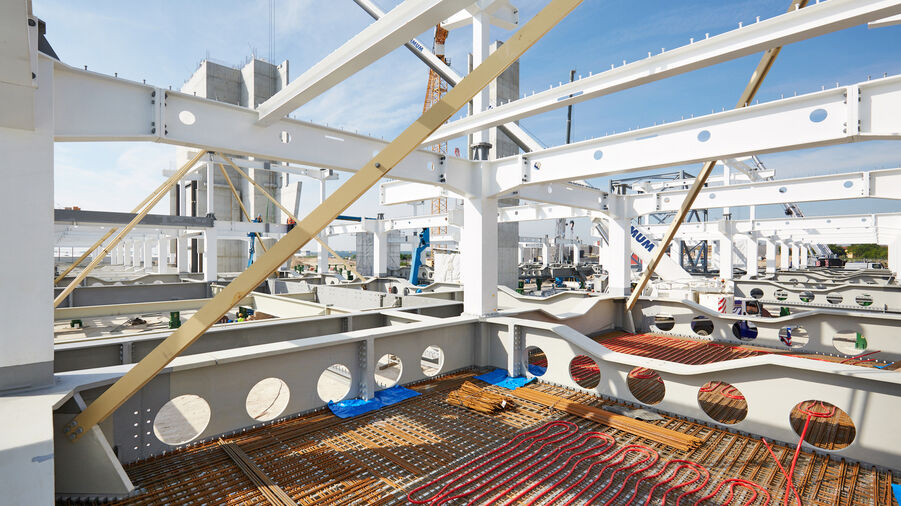

La structure Vierendeel vissée permet une plus grande flexibilité au niveau du plan. Photo Marc Pfeiffer
La structure Vierendeel vissée permet une plus grande flexibilité au niveau du plan. Photo Marc Pfeiffer



Pour la façade, un système durable a été développé sur mesure d’après l’orientation de celle-ci, ce qui permet d’optimiser le rapport entre une transmission lumineuse maximale, un gain de chaleur minimal à l’intérieur et l’utilisation du soleil en hiver. La protection solaire extérieure fixe se compose essentiellement d’un cadre en aluminium doté de tôles opaques et perforées.

À l’extérieur, un brise-soleil en tôle d’aluminium claire partiellement perforée entoure le nouveau bâtiment. Les éléments, en forme de losanges, mesurent 8 m de large et 1,2 m de haut chacun. Leurs dimensions varient légèrement en fonction de leur orientation et ont été déterminées à l’aide de simulations d’ombre. ■

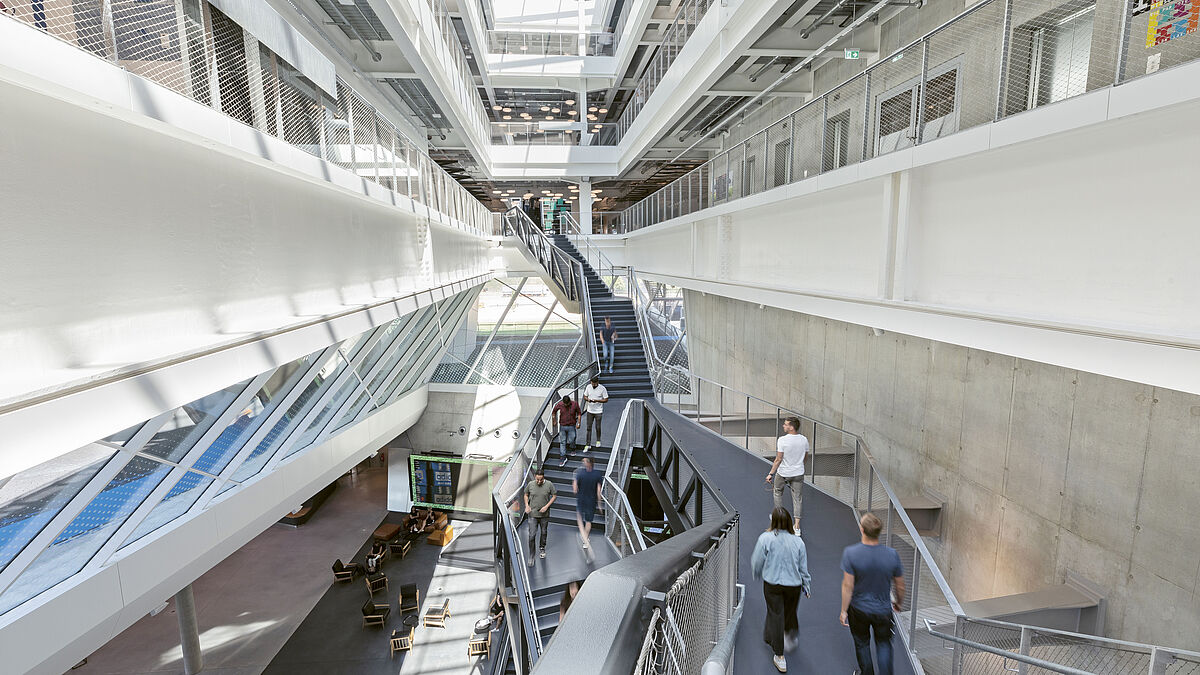

Un escalier en acier à plusieurs volées mène du rez-de-chaussée au premier étage. Photo Adidas
Un escalier en acier à plusieurs volées mène du rez-de-chaussée au premier étage. Photo Adidas




Bautafel / Panneau de chantier

Projet :
Adidas Arena, Herzogenaurach (Allemagne)
Maître d’ouvrage :
Adidas AG, Herzogenaurach
Architecte  :
Behnisch Architekten, Stuttgart
Concepteur de la charpente :
Werner Sobek, Stuttgart
Construction métallique :
ARGE Züblin Stahlbau GmbH, Hosena / Stahl + Verbundbau GmbH
