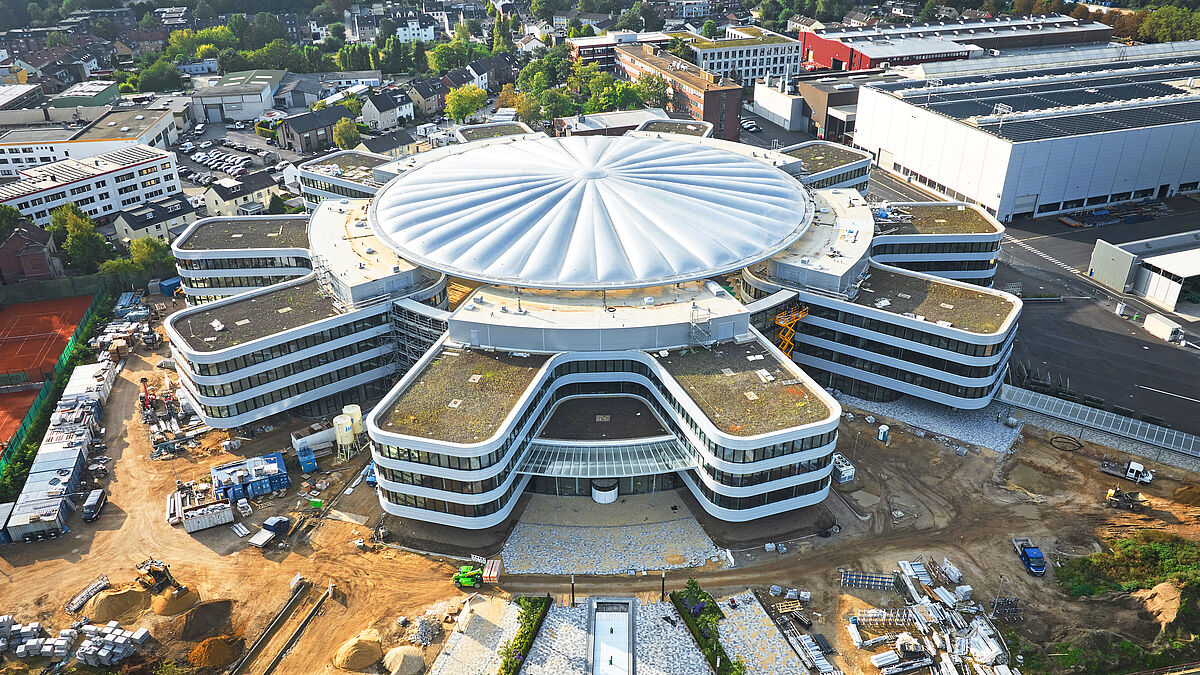

Le SMS Campus est composé de cinq bâtiments autour d’une grande cour intérieure surmontée d’un toit spectaculaire en coussins en film ETFE. Photo : Marcel Kusch

Architecture et technique

Structure porteuse pour toit en coussins

Texte et graphiques : formTL GmbH

Le projet de Hartmann Architekten imaginait un toit sous forme de vitre transparente qui protège le centre du campus à 20 m de haut et définit un lieu de rencontre commun pour les 2000 membres du personnel.

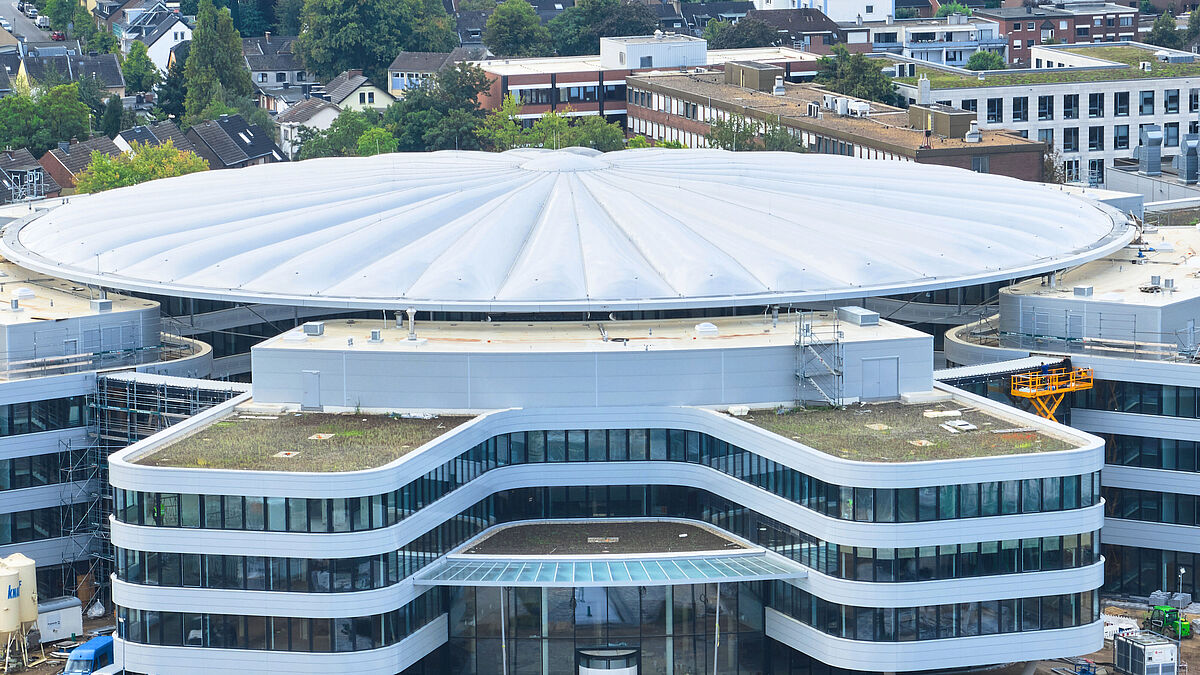

Le toit transparent relie les cinq parties du campus et s’élève à 26 m au-dessus de la place centrale. formTL s’est chargé du traitement technique de la structure du toit. Photo : Marcel Kusch

Anneau de pression avec poutre caisson périphérique en acier

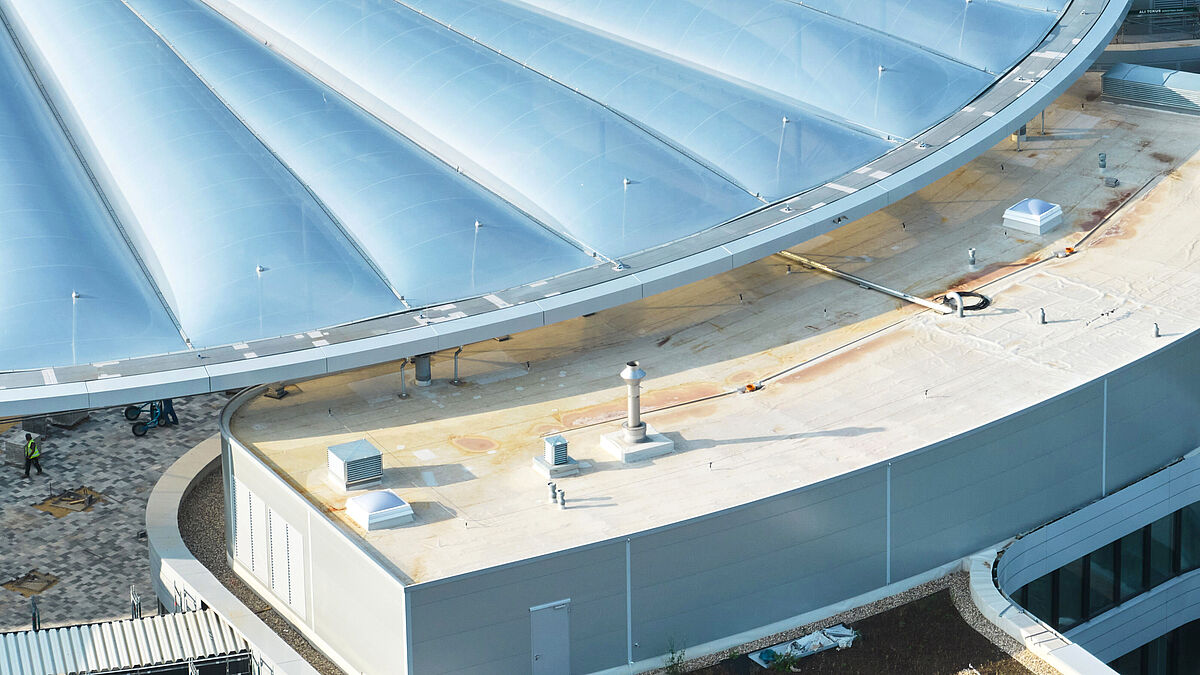

Sur mandat de Pfeifer Structures, responsable de la structure du toit, formTL s’est chargé du traitement technique de la structure du toit et de la planification de la structure porteuse pour cette construction de câbles et d’acier. L’élément était basé sur la statique de Kempen Krause pour une construction de câbles soumise à des efforts de traction selon le principe du dôme de Geiger. Sa géométrie circulaire est composée ici d’un anneau de pression avec poutre caisson périphérique en acier ainsi que de 40 câbles radiaux sous-tendus avec double bande de câbles, qui précontraignent la structure de câbles avec trois bandes de câbles annulaires contre l’anneau de pression à raison de 10 000 kilonewtons. La protection contre les intempéries est assurée par des coussins ETFE radiaux entre les câbles de faîtage et de chéneau.

Avec son apparence très légère, la structure de câbles du dôme de Geiger est en réalité un poids lourd de 293 t au total. Photo : Pfeifer Structures

Pose flottante

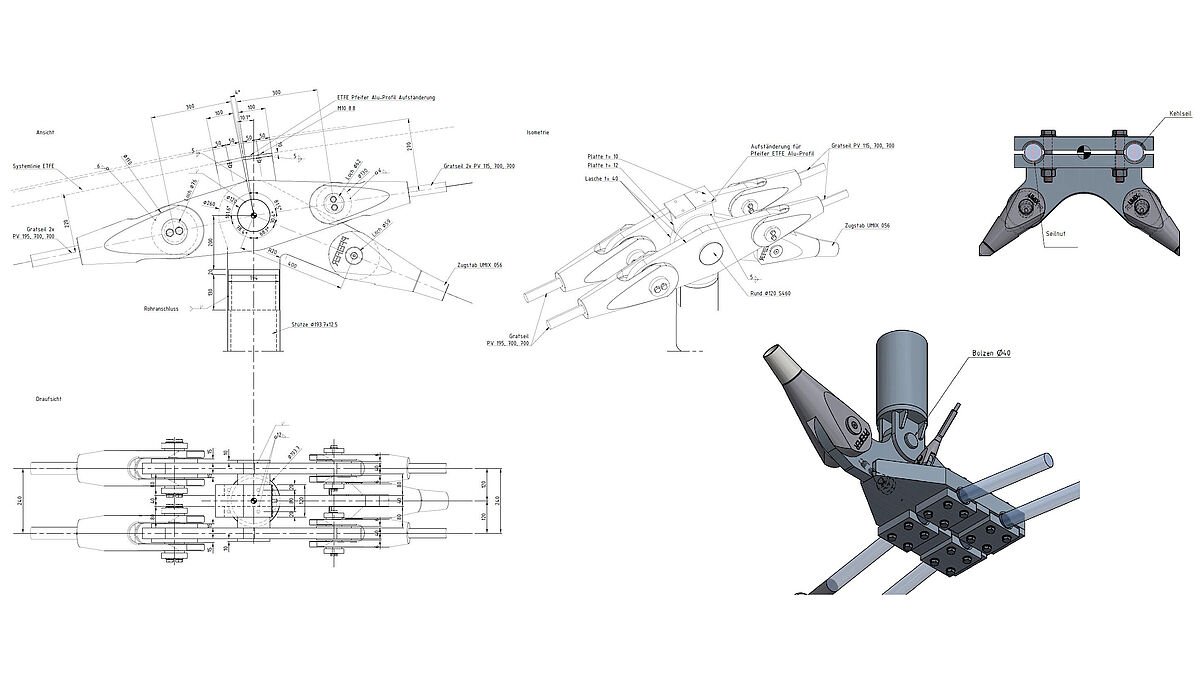

Lors de la planification de l’exécution et de l’atelier, les ingénieurs de formTL ont développé les nœuds de câbles, le support pour les coussins ETFE, la poutre caisson en acier et les raccordements des câbles à l’anneau de pression. Particularité : une pose flottante sur les bâtiments modulaires massifs avec un palier fixe, un palier mobile en face et huit autres paliers lisses. Lors du montage du support de câbles prémonté planifié par formTL, le levage a été réalisé à l’aide d’une grue à tour centrale afin de contourner les angles des bâtiments. ■
