Sagrada Familia de Barcelone

Pose de la flèche

Texte, photos et graphiques : Josef Gartner GmbH

« Il n’y avait pas beaucoup de vent aujourd’hui. Nous avons pu soulever le bras supérieur de la croix en toute sécurité avec une grue et le fixer. Nous avons ici dû respecter des tolérances de quelques millimètres. Mais tous les vissages étaient bons dès le premier essai. En tant qu’ingénieurs et techniciens souabes, nous voulons êtres irréprochables », explique Rainer Deininger, chef de montage chez Josef Gartner GmbH, qui a monté la croix en verre avec Michael Gola, superviseur chez Gartner, et son équipe.



Le noyau, élément central

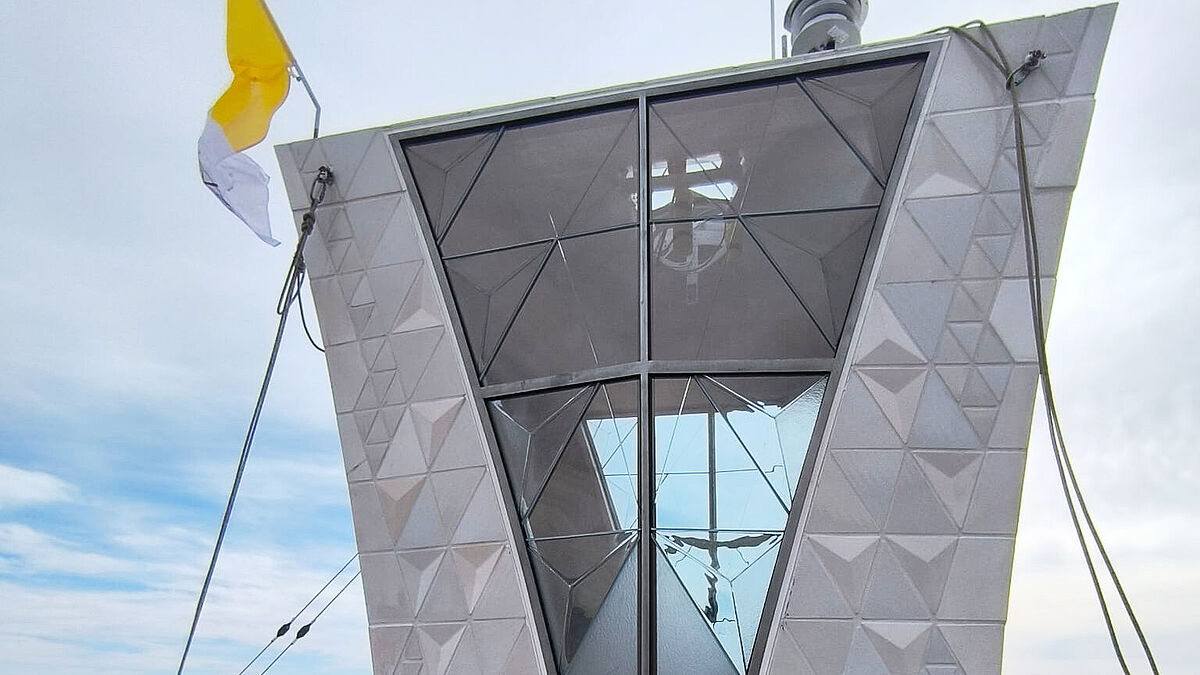

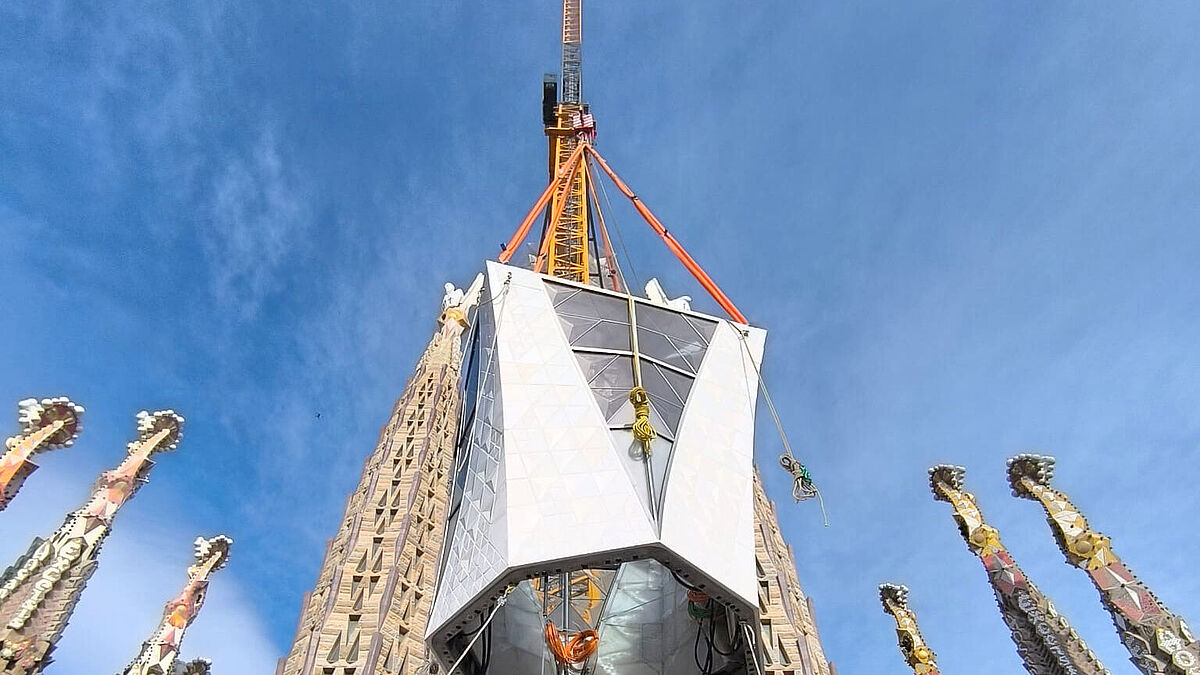

La flèche est formée par le bras supérieur de 5 m de haut et de 3,2 m de large de la croix. Elle est octogonale en bas et rectangulaire en haut. Cette structure en acier et en verre de 12,5 t a été prémontée sur une plateforme à 54 m de haut, hissée avec une grue sur l’élément central de la croix en verre, puis vissée à ce noyau. Les quatre bras horizontaux d’une envergure d’environ 13,5 m sont aussi fixés au noyau. Un escalier en colimaçon permettra aux visiteurs de monter dans les quatre bras latéraux et, de là, d’admirer la métropole catalane. La croix est ventilée par des clapets dans le bras supérieur et une trappe de sortie permet d’assurer l’entretien de la construction depuis l’extérieur.



Inox, verre et pierre

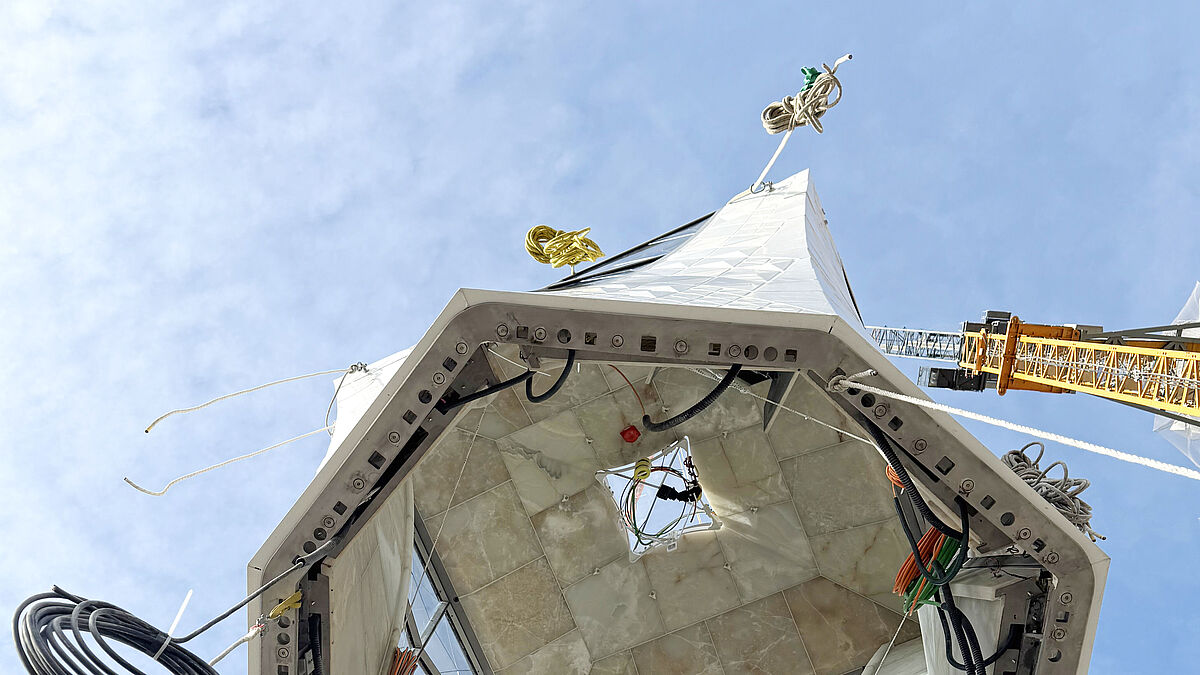

Gartner a fabriqué les sept composants de la croix en verre dans son usine de Gundelfingen an der Donau. La construction est réalisée en acier inoxydable de grande qualité (duplex) dans lequel a été coulé du béton ultra-haute performance (UHPC). La croix a été habillée de pierres et de céramique émaillée blanche, puis dotée de vitres transparentes et translucides. Elle peut ainsi briller de jour comme de nuit, conformément aux idées d’Antonio Gaudi, l’architecte de la Sagrada Familia. Ces matériaux résistants aux intempéries et la taille spéciale des verres partiellement cintrés et pyramidaux reflètent en effet la lumière. Le sommet du clocher est en outre éclairé par les tours des évangélistes et des apôtres.



Une construction torsadée

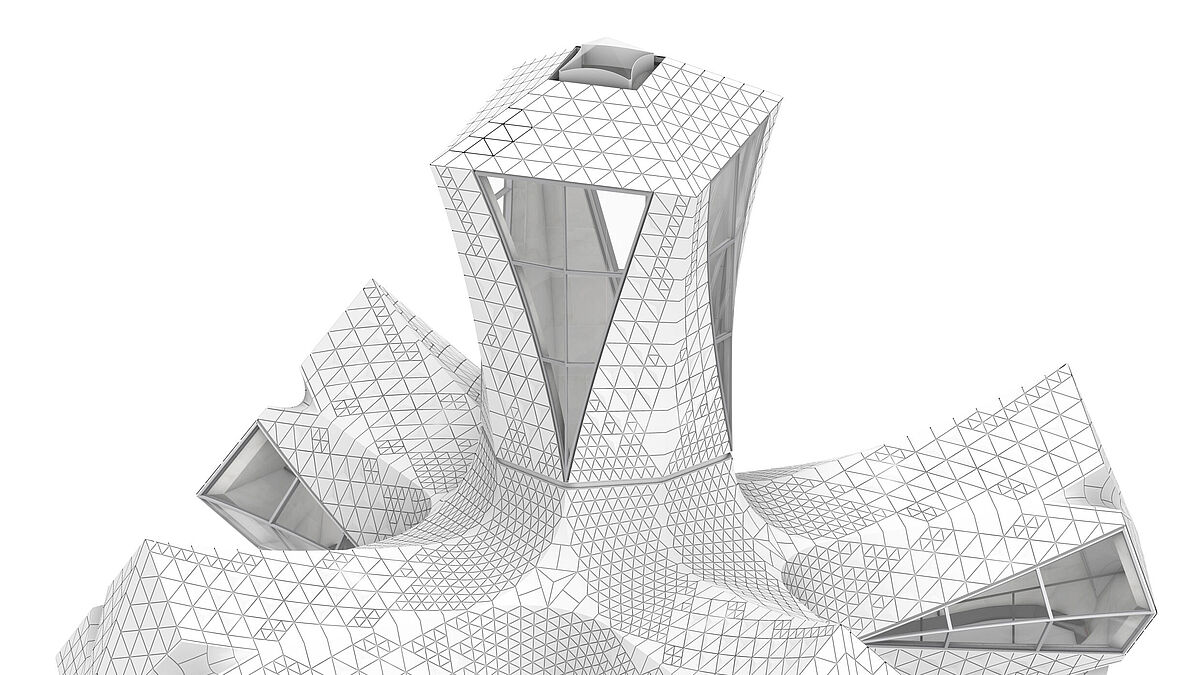

Comme les colonnes et les croix de la Sagrada Familia, la croix en verre est basée sur une géométrie à double rotation et a nécessité une construction torsadée. Les bras octogonaux et la pointe de la croix se tordent pour prendre une forme carrée aux extrémités.
« Nous avons terminé les travaux extérieurs sur notre croix en verre de 17 m de haut aujourd’hui », a expliqué Jürgen Wax, directeur de Josef Gartner GmbH. Et d’ajouter : « Cette étape achève ainsi la Sagrada Familia, près de 144 ans après le début des travaux. Les échafaudages extérieurs seront démontés ces prochains jours. Nous fixons encore 880 pierres d’onyx à l’intérieur de la croix, de sorte que la Sagrada Familia soit terminée pour le 100e anniversaire du décès de l’architecte Antonio Gaudi le 10 juin. Cette croix en verre praticable sur le plus haut clocher du monde était un défi technique particulier. Et nous espérons qu’il suscitera encore l’enthousiasme des visiteurs pendant des siècles. »

Avec ses façades en aluminium, acier et verre, l’entreprise bavaroise, qui appartient au groupe Permasteelisa, a déjà habillé de nombreuses icônes architecturales telles que la Philharmonie de l’Elbe à Hambourg ou le siège d’Apple à Cupertino en Californie. ■
