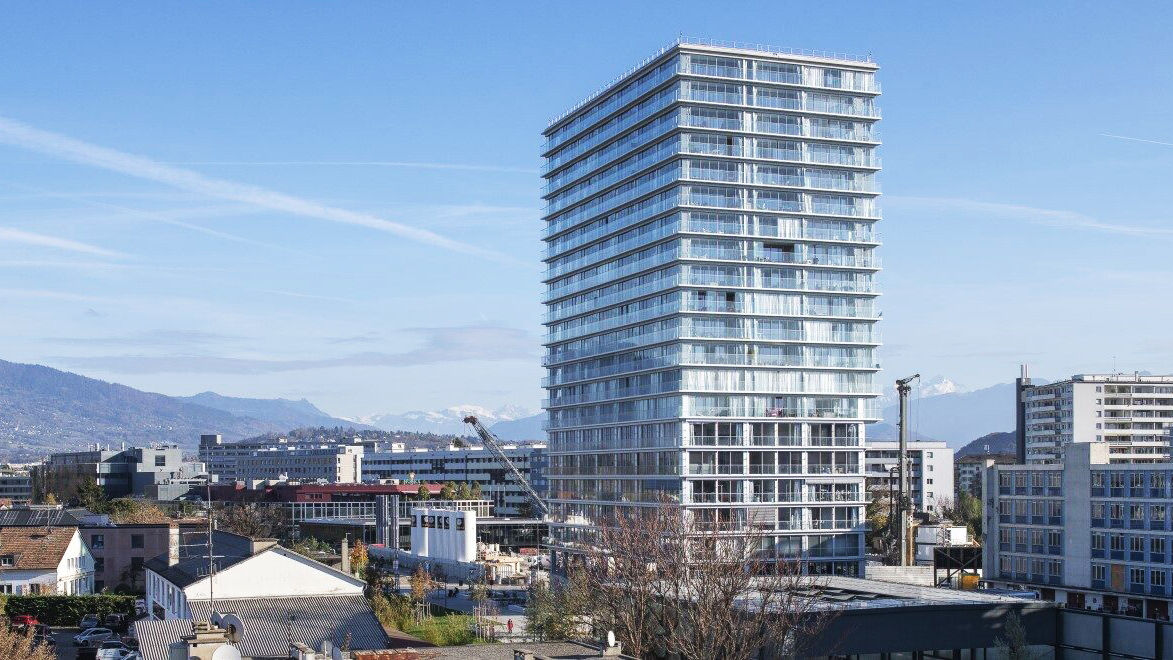

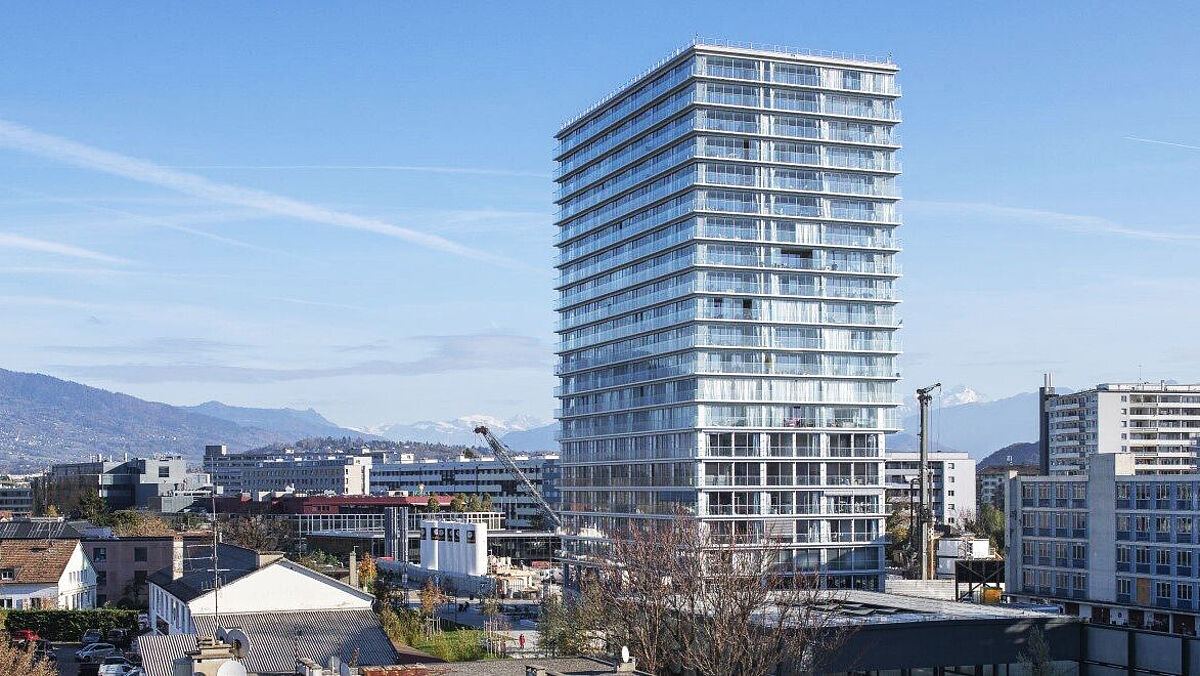

La transparence de l’édifice est l’un des aspects le plus marquants lui conférant une image de tour de verre faisant penser à une pierre précieuse, une opale de près de 66 m de haut.
La transparence de l’édifice est l’un des aspects le plus marquants lui conférant une image de tour de verre faisant penser à une pierre précieuse, une opale de près de 66 m de haut.

Systèmes de profilés

La Tour Opale, 3000 m  de garde-corps à Chêne-Bourg

Situé idéalement sur le site de la gare CFF de Chêne-Bourg, en plein cœur d’un nouveau quartier, le projet Opale rayonne. CREA Fassaden- und Glasbausysteme AG a coordonné et livré l’ensemble du système « prêt-à-poser » comprenant également les verres extra-blancs, étage par étage et façade par façade.

Texte : Crea / Photos : Crea / HRS Real Estate SA, Genève

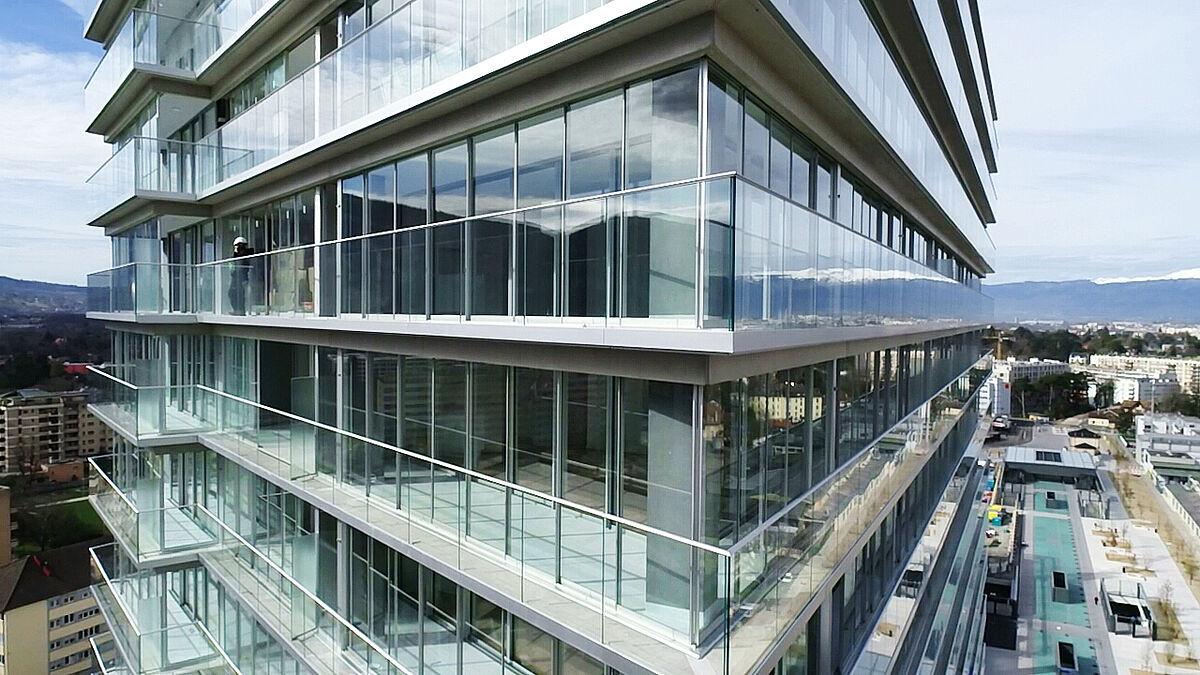

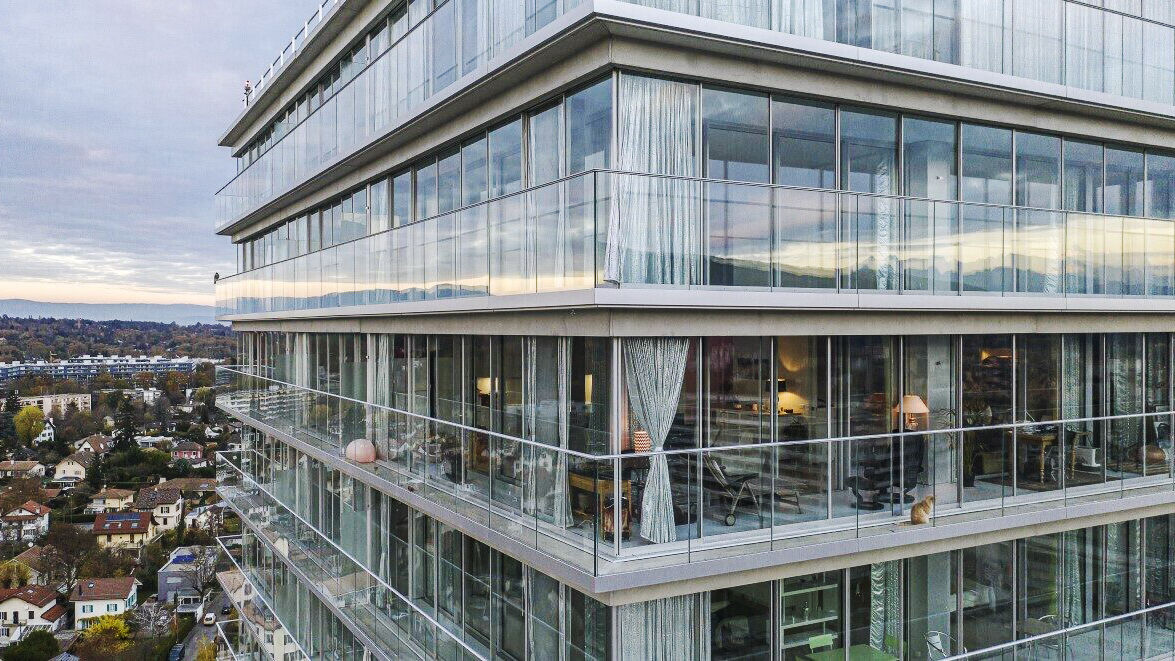

Fruit de l’association entre le Canton de Genève et les CFF, c’est un pôle urbain de qualité qui a vu le jour. Logements, bureaux, commerces, ce ne sont pas moins de 19 étages qui viennent illuminer les alentours de la gare. Les garde-corps vitrés couvrent la périphérie de chaque étage du bâtiment. Le système Crealine utilisé permet un serrage linéaire uniforme du verre, sans contrainte élastique, et offre ainsi une bonne protection contre les chutes. Modulable à volonté, le lieu invite ses utilisateurs à se l’approprier et à en faire un objet unique. La transparence de l’édifice est l’un des aspects le plus marquants lui conférant une image de tour de verre faisant penser à une pierre précieuse, une opale de près de 66 m de haut.

Des exigences élevées à chaque étage

Plusieurs défis techniques et contraintes spécifiques ont dû être étudiés pour une réalisation dans les règles de l’art, hauteurs de garde-corps, gestion des hauteurs de fixation selon armatures, résistance au vent, résistance aux chocs de nacelle d’entretien, pare-foudre, logistique d’approvisionnement, label ECO, etc.
Les exigences statiques en termes de contraintes de vent sur une tour de cette hauteur ont demandé l’extrusion des profils Crea en alliage d’aluminium renforcé selon la norme EN AW-6005A T6. Le système Crea GG-1003, étant fixé par scellements chimiques, permet également d’optimiser les liaisons aux balcons préfabriqués en augmentant la résistance globale tout en diminuant le nombre de fixations pour un entre-axes d’ancrages de 500 mm.
Un des grands avantages des systèmes Crea tel que le système Crea GG-1003 réside dans sa philosophie de conception. En effet le verre est tenu par double compression linéaire sans calages ponctuels, ce principe permet au verre de conserver toute ses propriétés statiques même lors de mises en charge excessives. Cette technologie a complété et garanti le bon respect des exigences de la Maîtrise d’ouvrage en terme statique, exigences qui additionnées sont difficilement atteignables avec n’importe quel système du marché.

L’utilisation de verres feuilletés extra-blancs partiellement trempés 1010.4 contribue à la bonne réaction du système contre les fortes charges de vent des étages supérieurs notamment dans les angles mais aussi en réponse aux charges potentielles provoquées par les impulsions d’impact possibles lors de l’utilisation de la nacelle d’entretien (330J) qui est suspendue depuis la toiture. Cet aspect a également dû être pris en compte pour le développement de la main-courante, profil extrudé spécialement pour ce bâtiment.




Les exigences statiques en termes de contraintes de vent sur une tour de cette hauteur ont demandé l’extrusion des profils Crea en alliage d’aluminium renforcé selon la norme EN AW-6005A T6.
Les exigences statiques en termes de contraintes de vent sur une tour de cette hauteur ont demandé l’extrusion des profils Crea en alliage d’aluminium renforcé selon la norme EN AW-6005A T6.



«En effet le verre est tenu par double compression linéaire sans calages ponctuels, ce principe permet au verre de conserver toute ses propriétés statiques même lors de mises en charge excessives.»



Garde-corps à section verticale     1 Mises-à-terre N16 à 19   2 Main-courante aluminium   3 Colle Gyso Vitrosil 705 ponctuel   4 EPDM autocollant 10 x 4 mm   5 Charge de vent 2,0 kN/m 2    6 Verre blanc 2 x TVG (durci) 10 / PVB 1,52   7 EPDM autocollant 3 mm / 1 x 30 mm/m 1    8 Tôle aluminium 1,5 mm   9 Tôle de dilatation aluminium 1,5mm, l= 100 mm10 Evacuation d'eau diam. 8,5 mm 11 Taraudage M1012 Evacuation d'eau 8,5mm 13 Vis autoformeuse M5 x 30 INOX A214 Gyso Mont Band à pores fermés15 Mise à terre cuivre diam. 8mm16 Tiges d'ancrage17 Vis de réglage18 Profil GG-1003 aluminium19 Profil GG-2002 aluminium
Garde-corps à section verticale
   1 Mises-à-terre N16 à 19
   2 Main-courante aluminium
   3 Colle Gyso Vitrosil 705 ponctuel
   4 EPDM autocollant 10 x 4 mm
   5 Charge de vent 2,0 kN/m 2
   6 Verre blanc 2 x TVG (durci) 10 / PVB 1,52
   7 EPDM autocollant 3 mm / 1 x 30 mm/m 1
   8 Tôle aluminium 1,5 mm
   9 Tôle de dilatation aluminium 1,5mm, l= 100 mm
10 Evacuation d'eau diam. 8,5 mm
11 Taraudage M10
12 Evacuation d'eau 8,5mm
13 Vis autoformeuse M5 x 30 INOX A2
14 Gyso Mont Band à pores fermés
15 Mise à terre cuivre diam. 8mm
16 Tiges d'ancrage
17 Vis de réglage
18 Profil GG-1003 aluminium
19 Profil GG-2002 aluminium

Une coopération spécifique

Une collaboration spécifique avec les spécialistes a permis la mise en œuvre des ces main-courantes sans péjoration esthétique du garde-corps.
La main-courante, de forme convexe, a été choisie pour offrir une tenue confortable d’une part et d’autre part elle empêche l’utilisateur d’y déposer un objet tel qu’un verre par exemple, éliminant ainsi le risque de chute d’objets. Les quatre derniers étages de la tour sont reliés par une intégration invisible d’éléments de mise-à-terre dans la main-courante.
Au niveau du profil linéaire Crea GG-1003 une tôle d’habillage en aluminium permet l’intégration des liaisons de mise-à-terre au gros-œuvre et de par sa forme et ses usinages une gestion intelligente de l’eau de condensation et de ruissellement.
Un profil EPDM non visible complète la construction du côté extérieur, celui-ci a le rôle d’amortisseur en cas d’impact de la nacelle d’entretien, il protège le verre d’une casse.


Environ 173 tonnes de verres, 31 tonnes d’aluminium et 20 palettes d’accessoires ont été livrés en temps et en heure sur une période de près de dix mois.
Environ 173 tonnes de verres, 31 tonnes d’aluminium et 20 palettes d’accessoires ont été livrés en temps et en heure sur une période de près de dix mois.

Un défi logistique

Un autre défi majeur de cette réalisation a résidé dans l’approvisionnement planifié du matériel, pas moins de 173 tonnes de verres, 31 tonnes d’aluminium et 20 palettes d’accessoires ont été livrés (prêt-à-poser) sur la base d’un échéancier qui a pu être respecté au jour près sur près de dix mois. La place de stockage extrêmement limitée a demandé aux équipes de pose une systématique de montage et de répartition du matériel exigente qui a pu être respectée tout au long du chantier. Un telle précision a été rendue possible par une collaboration étroite avec l’entreprise totale HRS Real Estate SA qui a parfaitement coordonné les opérations.  ■
