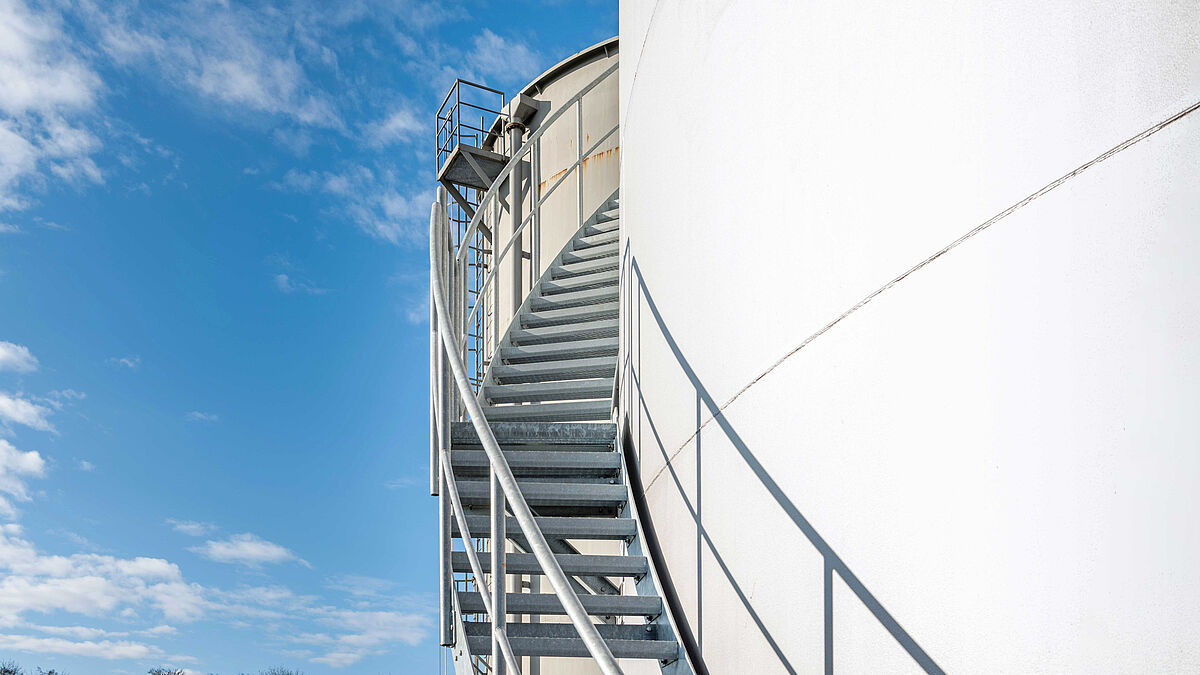

Pour des raisons de statique du bâtiment, les plaques de fixation ne pouvaient pas être placées à la jointure des tôles.
Pour des raisons de statique du bâtiment, les plaques de fixation ne pouvaient pas être placées à la jointure des tôles.

Escaliers et balustrades

Escalier manteau pour réservoir pour les Salines Suisses

Les Salines Suisses SA sont un producteur de sel national qui fournit à la population différents sels comme p. ex. du sel de table, du sel agricole, du sel à dégeler ou du sel pharmaceutique. Les deux nouveaux réservoirs pour lesquels Sprich a construit un escalier en colimaçon et des paliers de liaison en caillebotis doivent recevoir différents sels.

Texte et photos : Sprich

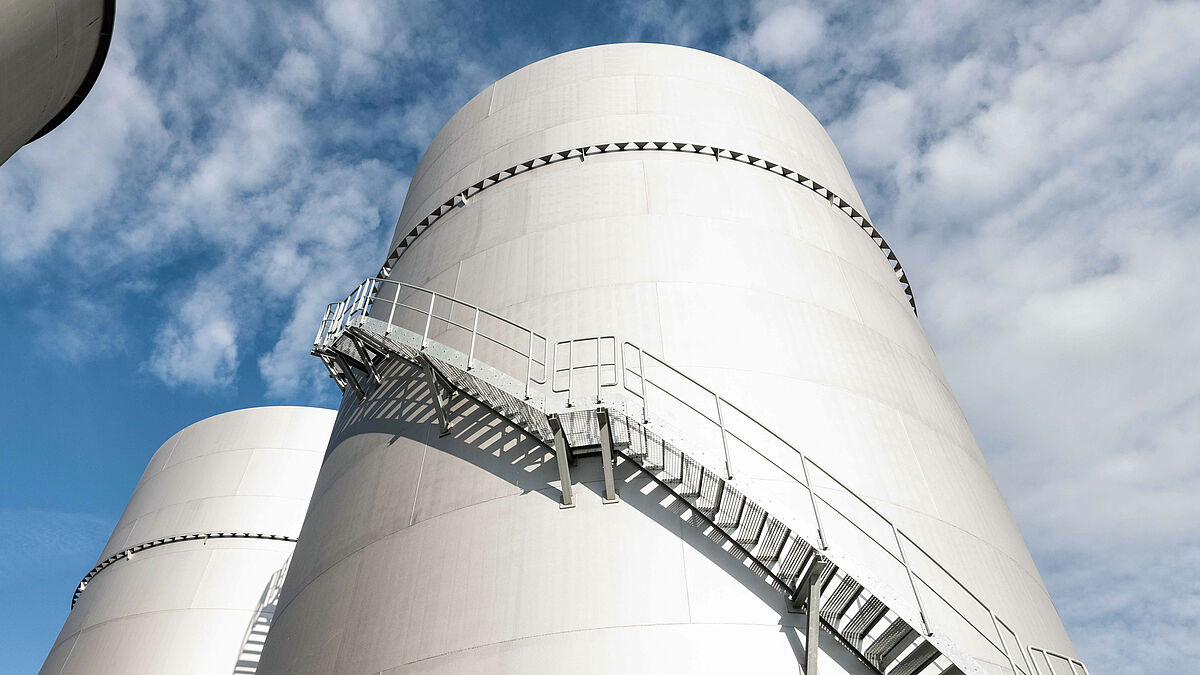

Pour assurer un accès sûr et permettre l’entretien, un des réservoirs a été doté d’un escalier manteau en colimaçon qui s’élève dans le sens horloger. Les bords supérieurs du réservoir comportent deux paliers semi-circulaires reliés par une passerelle et qui desservent les différents équipements. Sprich s’est vu confier la planification et le dimensionnement statique du projet.

Plaques de base placées selon le plan

Pour la construction du réservoir, des tôles d’acier cintrées dans le rayon ont été superposées et soudées ensemble. Un revêtement anticorrosion a ensuite été appliqué. La fixation de l’escalier manteau a été planifiée dès la construction du réservoir, car il fallait s’assurer, pour des raisons statiques, que les consoles des escaliers ne soient pas placées directement sur les jointures de tôles des réservoirs. Conformément aux plans d’exécution, les plaques de base des consoles ont donc été soudées aux tôles avant le montage de l’escalier. Pour la fixation de l’escalier, les différentes consoles ont ensuite été simplement vissées de haut en bas aux plaques de base préalablement soudées.

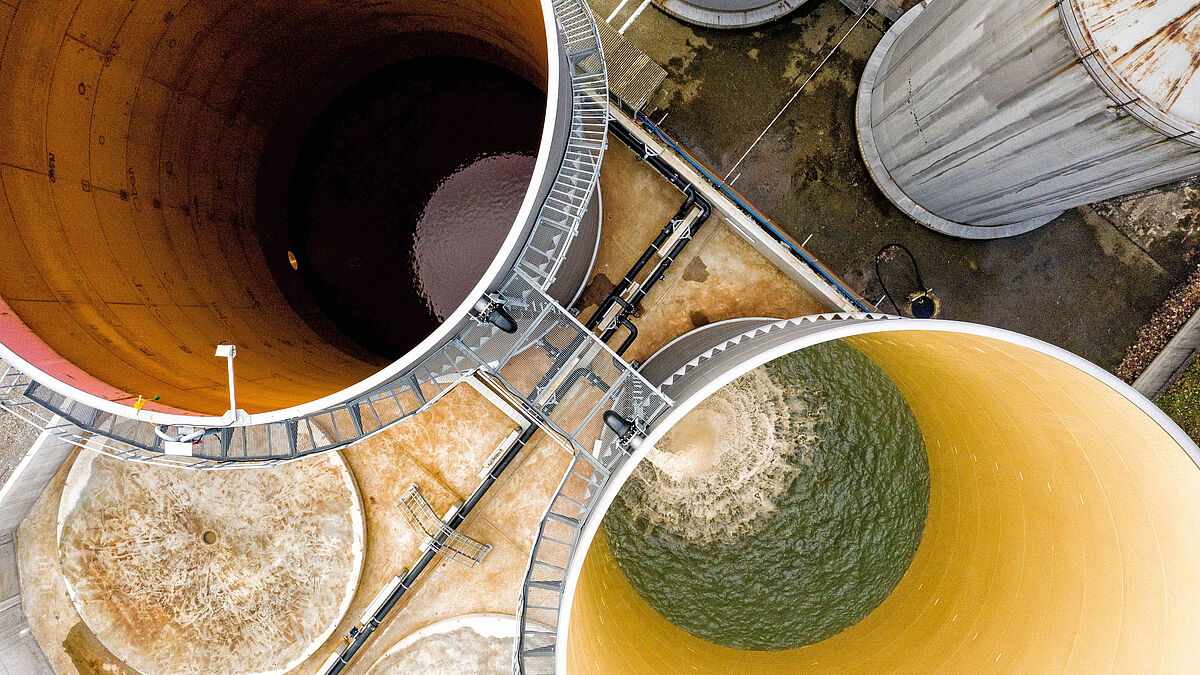

Vue de l’intérieur des réservoirs depuis le haut. On distingue bien la passerelle de liaison ainsi que l’escalier et les paliers.
Vue de l’intérieur des réservoirs depuis le haut. On distingue bien la passerelle de liaison ainsi que l’escalier et les paliers.

Propriétés de l’escalier

Pour garantir une antidérapance élevée, les marches en caillebotis ont été dotées d’une double protection antidérapante. Celle-ci est profilée à la fois sur la barre transversale et sur la barre porteuse. La balustrade industrielle est conforme à la catégorie C1 de la norme sur les garde-corps. Elle dispose d’une main courante, de supports de balustrade en profilés tubulaires et d’une sous-lisse. Sur les paliers, une plinthe de 100 mm de haut a été réalisée en surélevant le limon conformément aux prescriptions. La durée du projet, du dépôt de l’offre à la livraison et au montage, s’est étalée sur environ 1 an et demi.

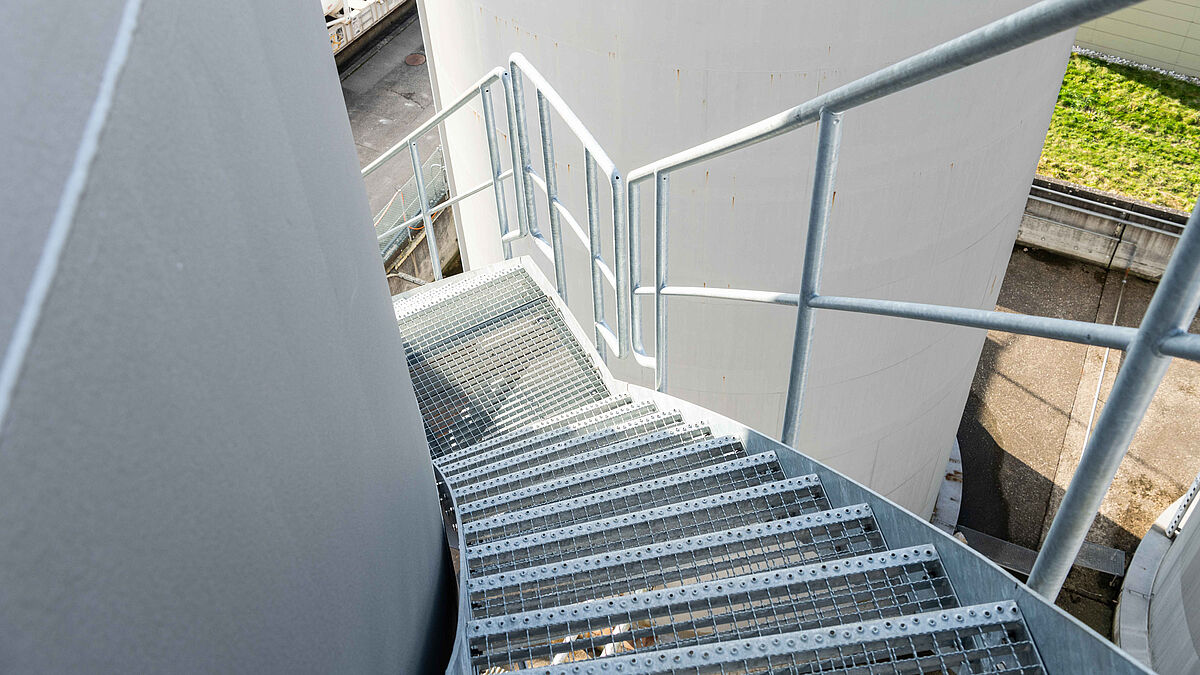

Marches en caillebotis avec une largeur de maille de 33 x 33 mm. Une double protection antidérapante au niveau des nez de marche garantit la sécurité.
Marches en caillebotis avec une largeur de maille de 33 x 33 mm. Une double protection antidérapante au niveau des nez de marche garantit la sécurité.



Le nom Sprich évoque bien davantage que la simple livraison de produits résistants de grande qualité. Nous vous épaulons du début à la fin de votre projet grâce à nos longues années d’expérience, afin que vous puissiez profiter sans réserve du résultat final.

Nous nous réjouissons de votre prise de contact :
www.sprich.ch       ■

Panneau de chantier

Projet :

Escalier manteau pour réservoir à Pratteln

Fournisseur :

SPRICH AG, Baar

Collaboration  :

Josef Muff AG, Sarmenstorf

Données techniques

Réalisation :

Escalier manteau pour réservoir et palier de franchissement de la cuve de réception

Matériau / surface :

Acier galvanisé à chaud

Marches en caillebotis :

90 pièces, avec nez de marche

Largeur de maille :

33 x 33 mm

Protection antidérapante :

Double

Paliers :

1 pour le départ, 1 pour le dégagement

Paliers intermédiaires :

4 en tout

Norme sur les garde-corps :

Catégorie C1
