Architecture et technique

Des garde-corps pour signature architecturale

Texte : rédaction / Photos : Blaser Metallbau AG

Le projet de construction Eichhölzli est un exemple de densification ultérieure moderne à Glattfelden. Un nouvel ensemble a été créé sur le site d’un lotissement des années 1980, en développant les structures existantes et en intégrant de nouveaux espaces de vie et des usages communs. La pièce maîtresse du complexe est une ferme bloc en bois avec 41 appartements. Les salles communes, la terrasse sur le toit, la bibliothèque, la salle de fitness et de nombreux espaces de détente favorisent la cohabitation et font du lotissement un lieu de rencontre vivant.

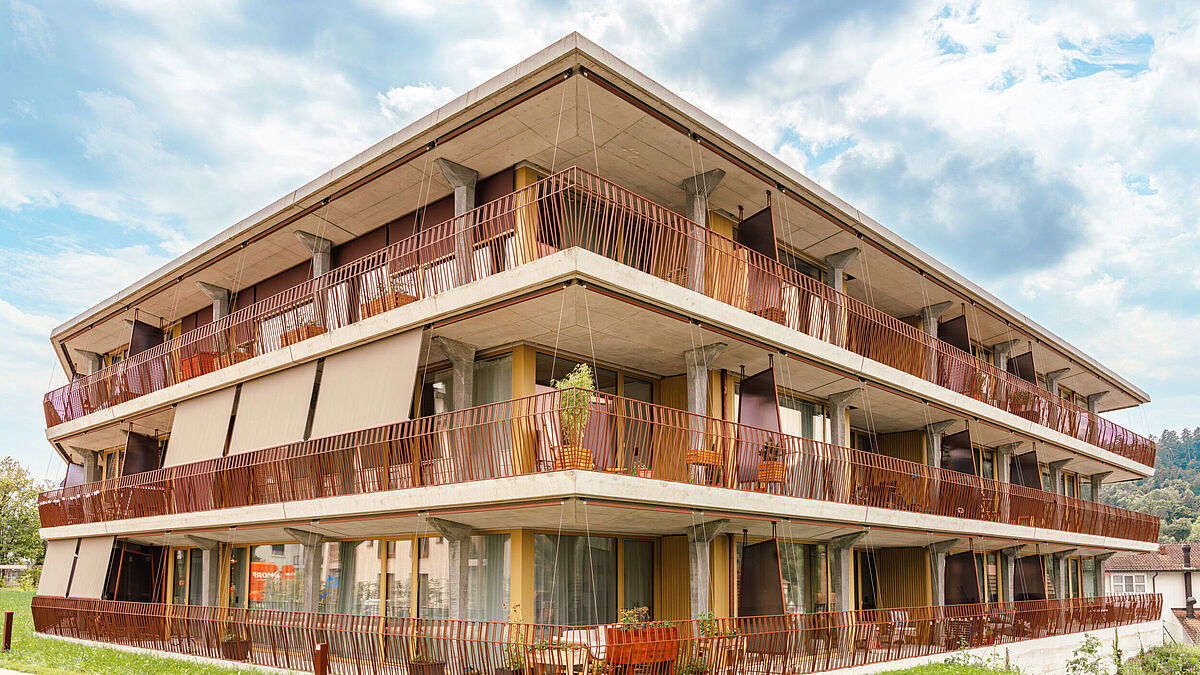

Sur le plan architectural, le bâtiment affiche une structure porteuse en béton caractéristique. Entre ces éléments imposants, les fins garde-corps métalliques confèrent un effet particulier. Ils accompagnent les coursives, les balcons et les cages d’escalier, assurent la sécurité et donnent de la finesse à l’ensemble de l’ouvrage. Les garde-corps sont donc des éléments fonctionnels, mais aussi essentiels de la conception architecturale.



Une complexité élevée

Les travaux de construction métallique ont été confiés à la société Blaser Metallbau AG, Andelfingen. Le projet s’est révélé très complexe dès sa planification. Afin que cette dernière soit suffisamment précise, l’ensemble du bâtiment (intérieur et extérieur) a été enregistré avec un scanner 3D de Leica. Le relevé numérique précis des mesures a permis de transposer en toute fiabilité les géométries dans la planification de l’exécution. Cette condition est importante compte tenu des nombreux rayons, des divers détails de raccordement et des exigences élevées de conception.



Garde-corps de balcon

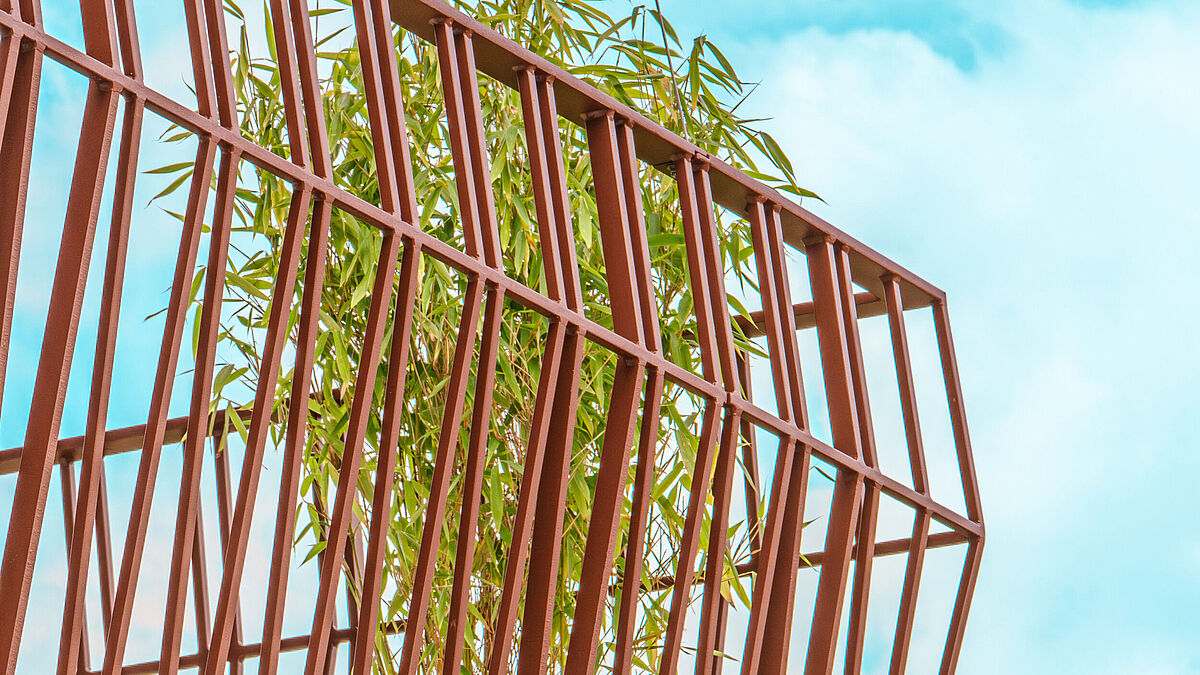

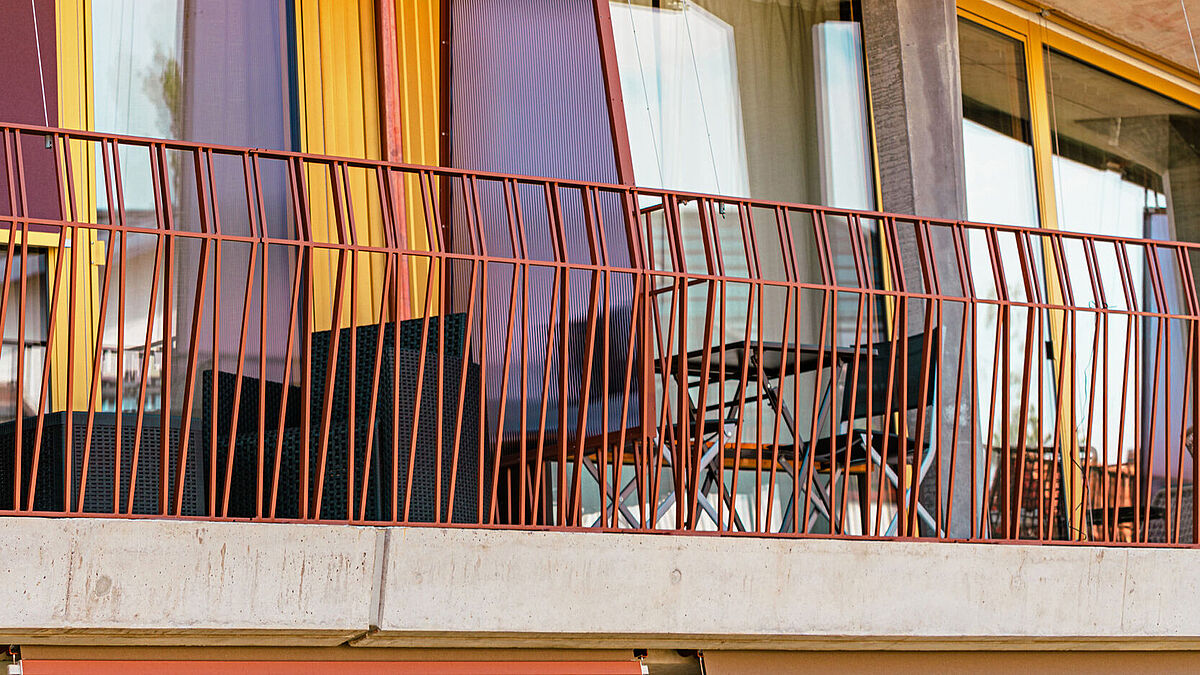

Les garde-corps des balcons affichent un caractère particulier. Composés d’acier plat et carré, ils reprennent le langage géométrique du bâtiment. Les barres verticales ne sont pas parallèles, mais suivent une structure délibérément différente. Elles s’inclinent vers l’extérieur du sol à la ceinture, puis vers l’intérieur au-dessus, avec pour résultat des champs lumineux changeants et une façade vivante qui diffère selon l’angle de vue.
Malgré leur apparence délicate, les garde-corps ont été optimisés au maximum sur le plan statique. Des sections transversales élancées, des assemblages bout à bout de dimensions minimales et des vissages discrets leur confèrent une légèreté remarquable. Les constructions ont été entièrement soudées, galvanisées à chaud, puis peinte par poudrage. Les guidages des câbles métalliques des stores bannes textiles sont élégamment repris par la main courante en acier plat et s’intègrent bien dans l’ensemble.
Les cloisons de séparation des balcons suivent aussi le concept architectural. Leur contour découle directement de la forme des garde-corps des balcons et se prolonge jusque sous le plafond. Une combinaison avec du verre structuré teinté donne ainsi naissance à des protections semi-transparentes protégeant la sphère privée sans nuire à l’ouverture des balcons.



Garde-corps de coursives

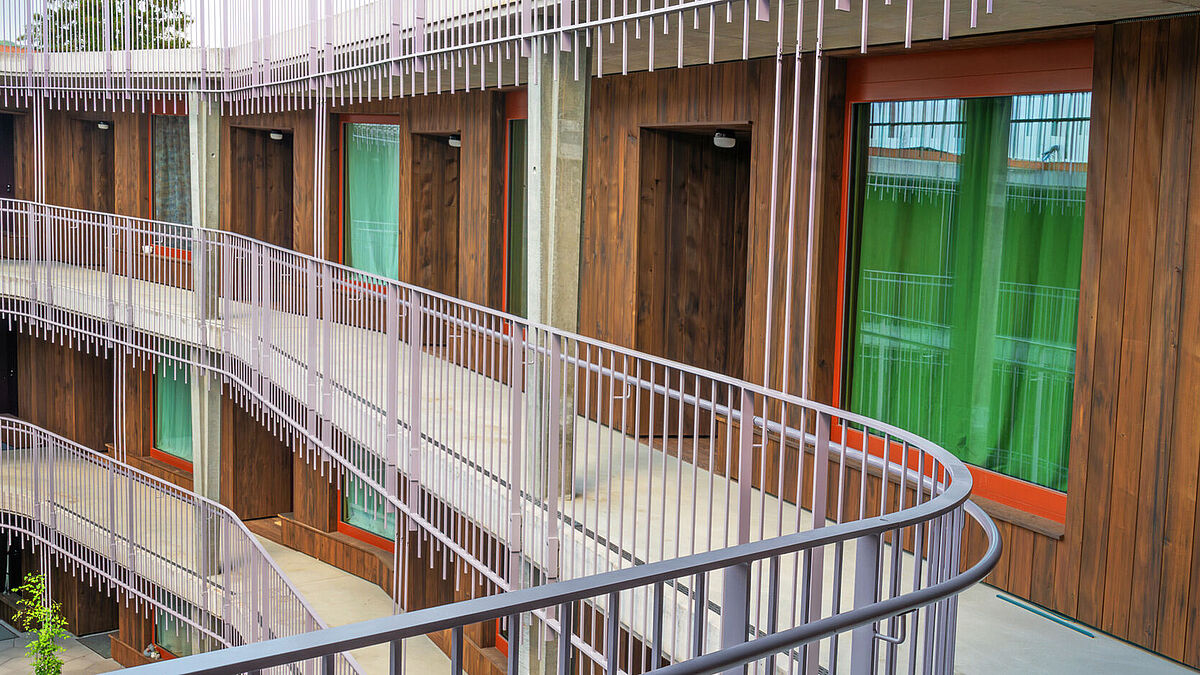

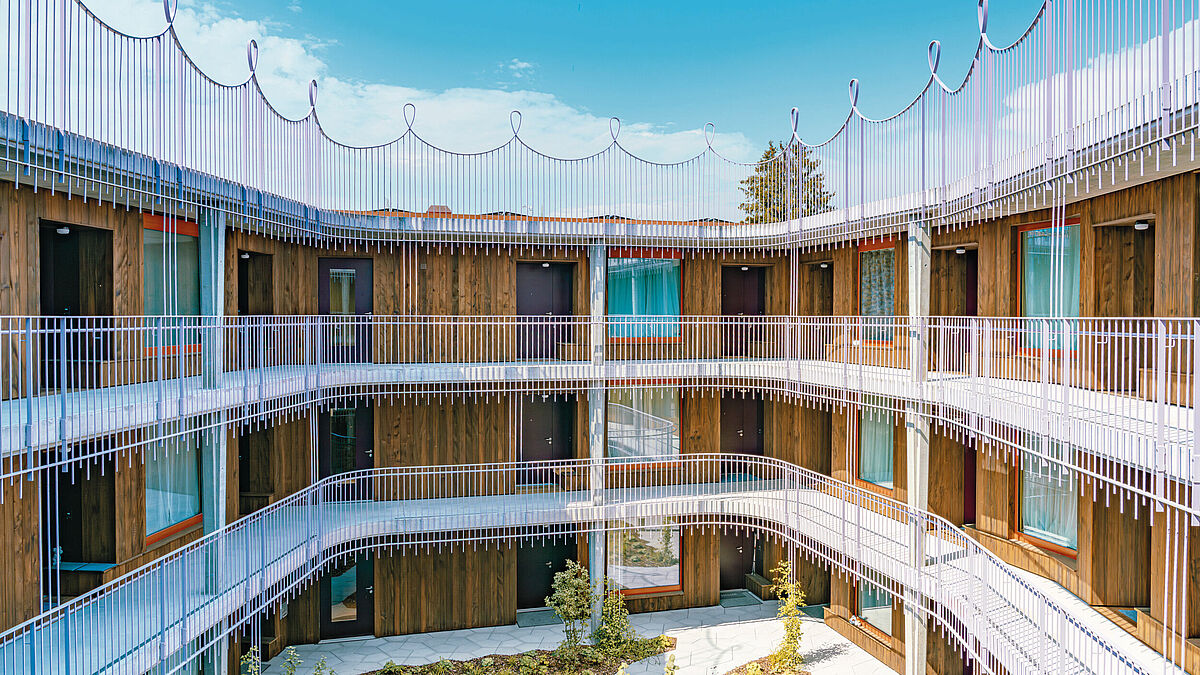

Dans la cour intérieure, les garde-corps des coursives présentent aussi une conception et une construction particulières. Ils suivent les contours incurvés du bâtiment et accompagnent les anneaux de desserte sur plusieurs étages. Alors que les garde-corps inférieurs servent de sécurité antichute, les éléments montés sur les têtes de dalles ont une fonction architecturale. Leurs structures de mailles créent de la profondeur et du rythme, influençant ainsi la perception de la cour intérieure.
Ces garde-corps sont aussi composés de barres d’acier soudées. De l’acier plat a été utilisé pour la main courante, les poteaux et la lisse basse. Les barres verticales en acier carré de longueur variable semblent traverser la lisse basse. Les fixations aux parements en béton sont placées au niveau des poteaux. La surface des poteaux a ici été élargie afin que les vis à tête fraisée des ancrages disposent d’une surface d’appui suffisante.
La fabrication de ces éléments a nécessité une précision extrême. Il a fallu relever exactement les différents rayons du bâtiment et les éléments horizontaux des garde-corps ont été laminés avec la plus grande précision avant l’assemblage. S’y sont ajoutées des barres verticales, qui servent de supports pour la végétalisation entre les étages. Leur disposition continue a requis une précision exceptionnelle lors de la planification, de la production et du montage.



Garde-corps d’escalier

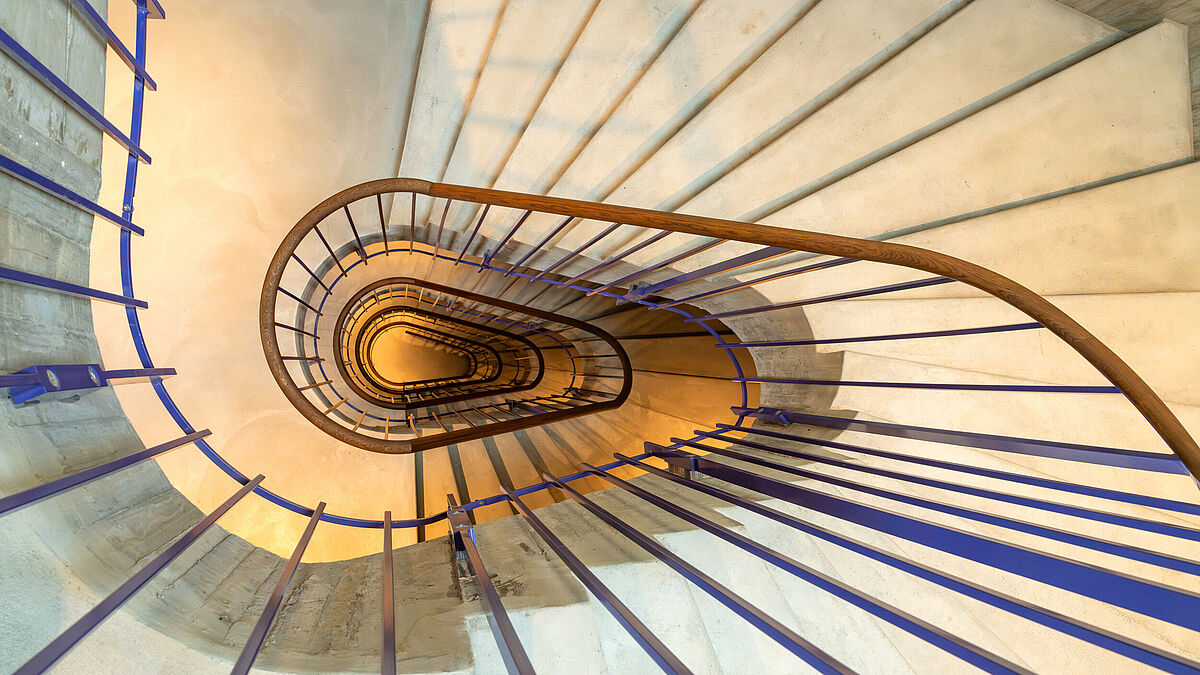

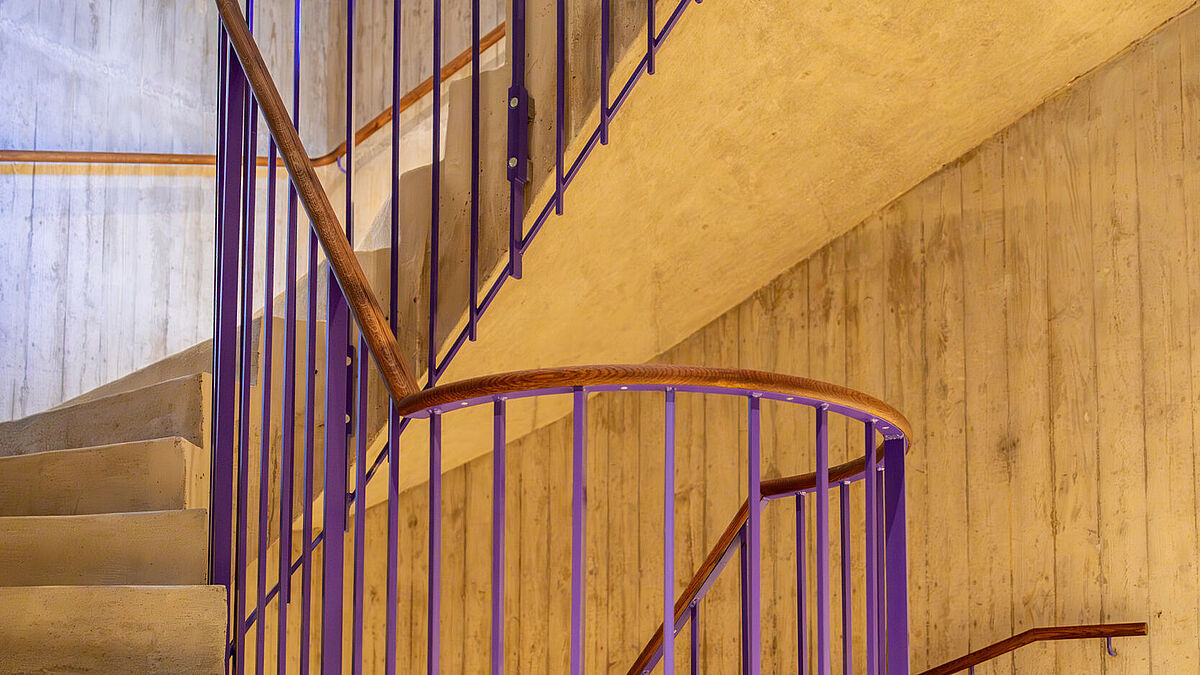

Enfin, les deux cages d’escalier apportent une touche particulière. Devant les surfaces en béton apparent, les garde-corps des escaliers aux couleurs intenses évoquent des éléments sculpturaux. Ils s’enroulent vers le haut à travers les cages d’escalier et reprennent les formes des garde-corps extérieurs. L’acier plat des poteaux et des lisses hautes ainsi que l’acier carré des barreaux présentent un langage cohérent. La combinaison de courbures étroites et de pentes variables a posé des exigences élevées lors de la fabrication en atelier et du montage.
Une main courante continue en chêne foncé crée un contraste délibéré avec la construction métallique. Elle confère aux garde-corps chaleur, confort et toucher agréable. Cette combinaison de précision technique et d’atmosphère de qualité illustre de manière exemplaire la contribution de la construction métallique au niveau architectural.



La construction métallique, une valeur ajoutée

« L’impression visuelle laissée par ce complexe est dominée par son exosquelette de piliers en béton d’une part et les garde-corps caractéristiques d’autre part », explique Daniel Vonrüti, CEO de Blaser Metallbau AG à metall. Et d’ajouter :
« J’ai été particulièrement impressionné par le fait que les garde-corps n’étaient pas considérés ici comme un élément de construction simplement nécessaire, mais comme une partie intégrante de l’architecture. Une géométrie soignée, une construction délicate et des couleurs assorties montrent la valeur ajoutée que la construction métallique peut apporter à un projet. » ■
