Garde-corps en verre

Des éléments de balcon en verre sur mesure

-Texte : Claudia El Ahwany, ing. dipl. / Photos : Glas Marte GmbH

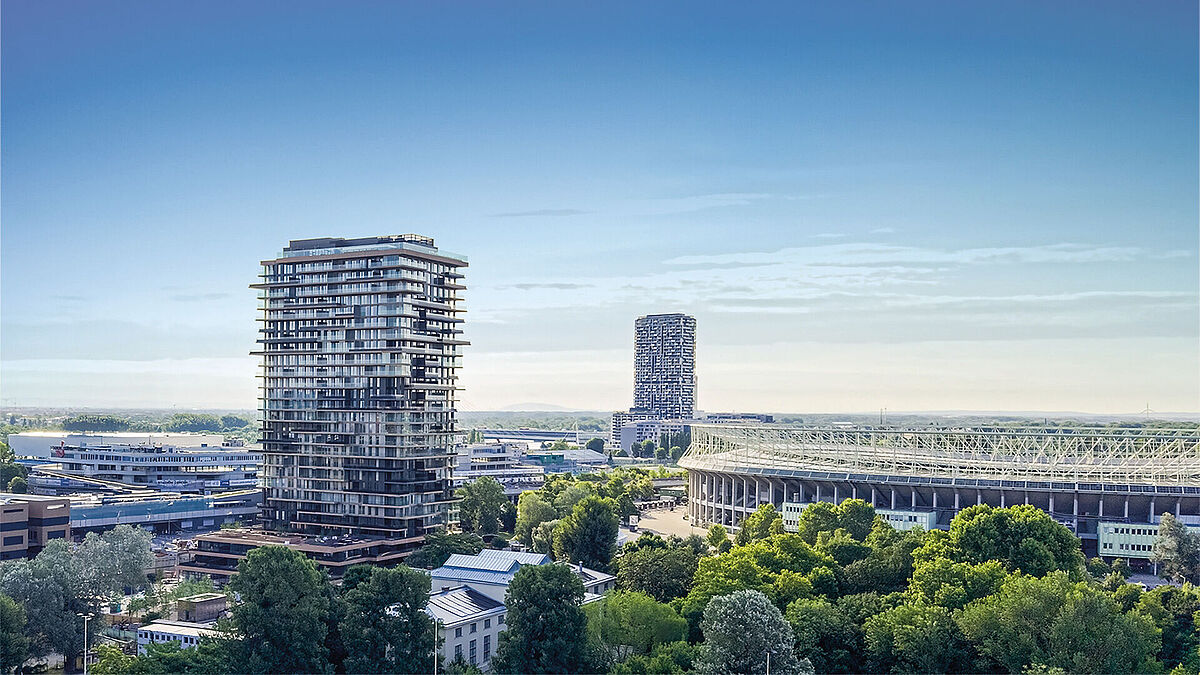

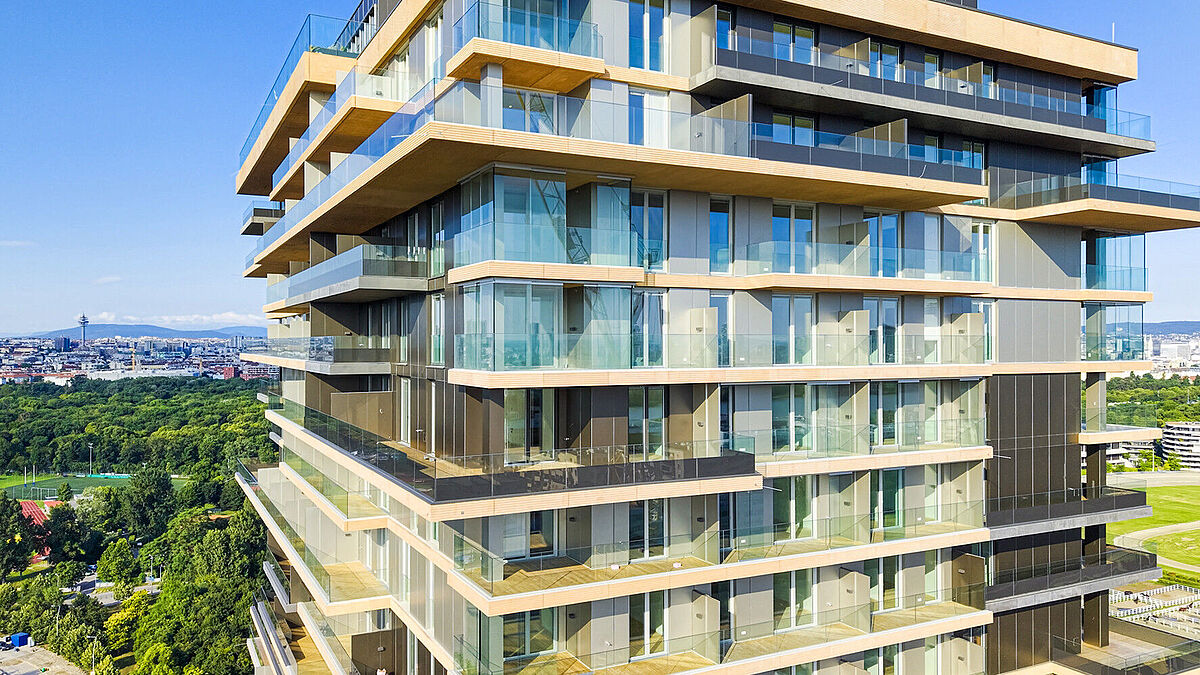

La tour résidentielle « Grünblick » est située dans le quartier Viertel Zwei, un projet de développement urbain important à Vienne. Il s’agit là d’un exemple d’association réussie entre construction durable, habitat exclusif et concept d’espace libre attrayant. Ce bâtiment de 90 m de haut dispose d’une surface brute de plancher de 50 777 m² et d’un garage souterrain à trois niveaux. 340 appartements en copropriété sont répartis sur 27 étages. Mais l’un des points forts de ce projet n’est autre que son toit. Outre une vue exceptionnelle, les habitants y trouvent une salle à manger avec terrasse ainsi qu’un espace wellness avec piscine, salle de fitness et sauna.

Le projet

Le projet a été conçu par le bureau Mario Cucinella Architects (Bologne) qui a remporté un concours de réalisation réunissant dix bureaux. Le bureau viennois Zechner & Zechner s’est chargé de la planification de la remise et de l’exécution. Après avoir collaboré avec succès avec le maître d’ouvrage sur d’autres projets, il avait lui-même participé à ce concours. Les collaborateurs connaissaient donc déjà les conditions cadres de l’objet avant même l’attribution du mandat. Il était important pour eux de conserver les qualités et les caractéristiques uniques du projet gagnant dans leur travail. Ils sont ainsi parvenus à trouver un équilibre entre considérations économiques et qualité architecturale, comme en témoignent notamment les angles panoramiques vitrés sur deux étages.



Orientation de lumière et jeu d’ombres

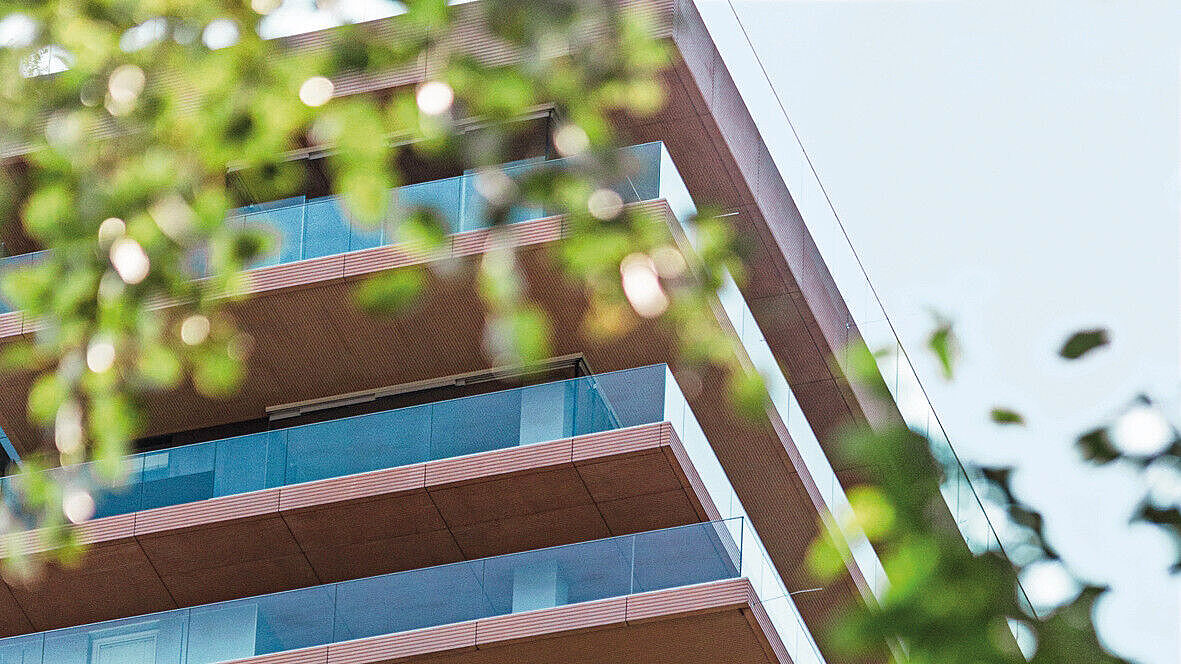

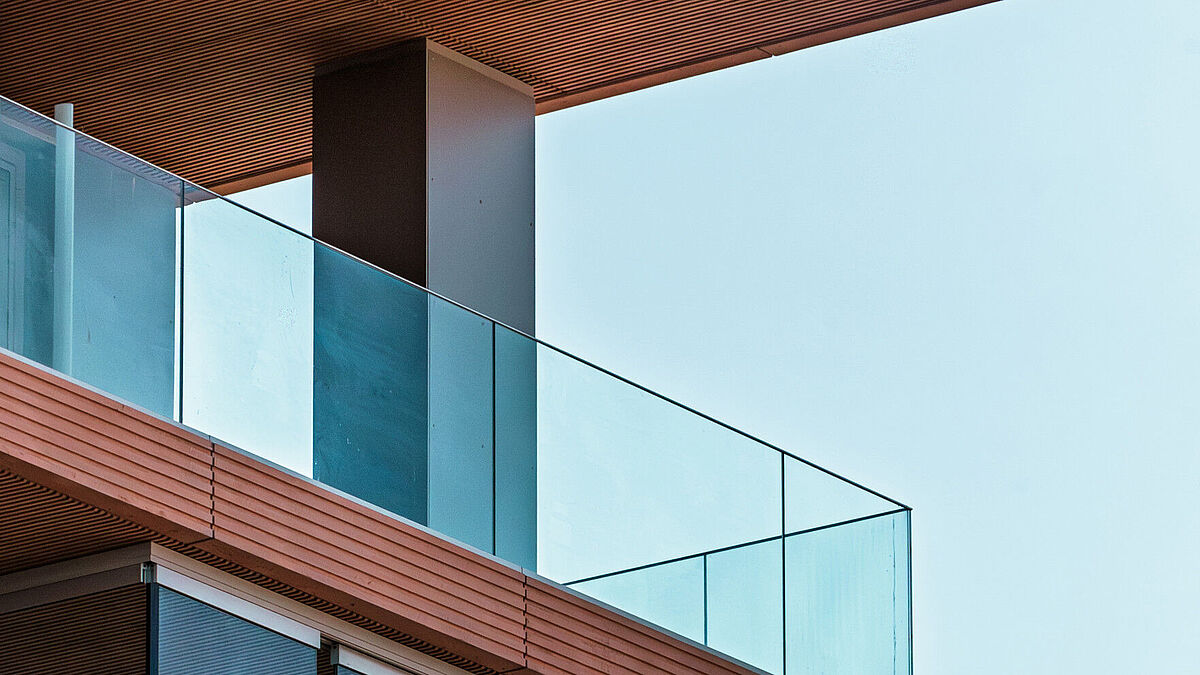

Le concept de MCA, Mario Cucinella Architects, prévoyait une deuxième tour baptisée « Weitblick ». Les deux bâtiments seront reliés par un avant-toit végétalisé qui offrira une protection contre les vents descendants. Sa forme particulière a été conçue sur la base d’une étude sur les vents. La façade de la tour se caractérise par des dalles d’étage disposées en décalage, qui créent un lien direct avec le parc Grüner Prater. Les saillies et retraits soigneusement placés protègent d’un rayonnement solaire trop intense, réduisent la force du vent et créent un jeu d’ombres et de couleurs captivant. Cet aspect était si important pour les planificateurs qu’ils l’ont également transposé sur d’autres éléments, tels que les protections contre les chutes des balcons en verre. Réalisés par la maison Glas Marte, ces éléments GM Railing Uni ont été modifiés sur plusieurs plans pour le projet. Le fabricant a par exemple adapté la couleur de la sous-construction aux souhaits des planificateurs et doté certains garde-corps en verre d’un motif individuel sérigraphié.



Une protection contre les chutes et les intempéries

L’une des raisons pour lesquelles les architectes ont opté pour le garde-corps en verre GM Railing Uni est certainement sa sobriété esthétique et son design épuré. Il renonce entièrement aux entretoises verticales et permet ainsi une transparence maximale. Ces garde-corps ont une conception modulaire pour faciliter le montage. Ils sont donc constitués d’un module en verre préfabriqué en usine qui évite les pics de tension non acceptables. Un profilé de fixation avec bloc d’ajustage dans lequel l’élément en verre est tout simplement accroché et vissé vient compléter le système. Cela rend superflu le perçage du verre et permet une compensation solide des tolérances. Afin de répondre autant que possible à toutes les spécificités architecturales, le fabricant propose plusieurs sous-constructions différentes en aluminium et une sous-construction en acier dans sa gamme standard. La situation de montage du « Grünblick » a toutefois été extrêmement exigeante.



Une situation de montage particulière

Il n’y avait pas d’échafaudage et le garde-corps en verre servait dès le départ de protection contre les chutes pour d’autres corps de métier. Il a donc fallu monter toutes les sous-constructions côté balcon. À cela s’ajoute le fait que l’acrotère sur lequel est monté le garde-corps s’est avéré très bas et offrait ainsi une surface de fixation réduite. Le fabricant a par conséquent aussi modifié les profilés de fixation dans ce sens et en a développé de nouveaux spécialement pour l’immeuble. Ceux-ci se différencient des éléments standard notamment par la position des blocs d’ajustage qui permettent d’aligner les éléments en verre. Normalement, ces blocs se trouvent du côté extérieur du balcon. Mais ce côté était inaccessible en raison de l’absence d’échafaudage. Les collaborateurs de Glas Marte ont donc modifié la structure des blocs de sorte que les éléments en verre puissent être orientés de l’intérieur. Dans le même temps, les éléments d’ajustage ont été réalisés sous une forme légèrement plus compacte. Un service particulier que l’entreprise ne réalise pas pour la première fois. Glas Marte a en effet déjà apporté des modifications individuelles à des éléments standards afin de répondre aux exigences spécifiques des bâtiments dans le cadre d’autres projets. ■
