Technique du verre
Constructions en verre SIA 2057 à la HSLU T&A à Horw
Le verre est utilisé dans un large éventail d’applications : vitrages de façade grand format, toits ou éléments de transfert de charge tels que marches d’escalier, poutrelles et piliers. La multitude d’usages a augmenté en même temps que les exigences imposées au verre. Une analyse d’ingénierie est souvent nécessaire et des questions de sécurité se posent de plus en plus souvent, notamment sur la protection contre les chutes ou la capacité de charge résiduelle. Le nouveau cahier technique SIA 2057 Constructions en verre vise à créer une base uniforme pour un dimensionnement sûr du verre en Suisse.
D’après les estimations de l’Institut suisse du verre dans le bâtiment (SIGAB), les erreurs de dimensionnement et d’usage du verre entraînent chaque année des dégâts se chiffrant en millions. Souvent, le dimensionnement du verre est rudimentaire à inexistant, ou des normes et directives étrangères sont utilisées. Beaucoup ne sont toutefois pas compatibles avec le concept de sécurité de la série de normes SIA 260.
Le cahier technique SIA 2057 Construction en verre, rédigé par la Commission des normes SIA 268, s’adresse aux spécialistes de l’étude de projet et de l’exécution, ainsi qu’aux chefs de chantier et maîtres d’ouvrage afin de combler cette lacune. Le cahier technique est conçu pour un dimensionnement simple et sûr du verre avec des solutions innovantes.
Concept de sécurité à 4 niveaux

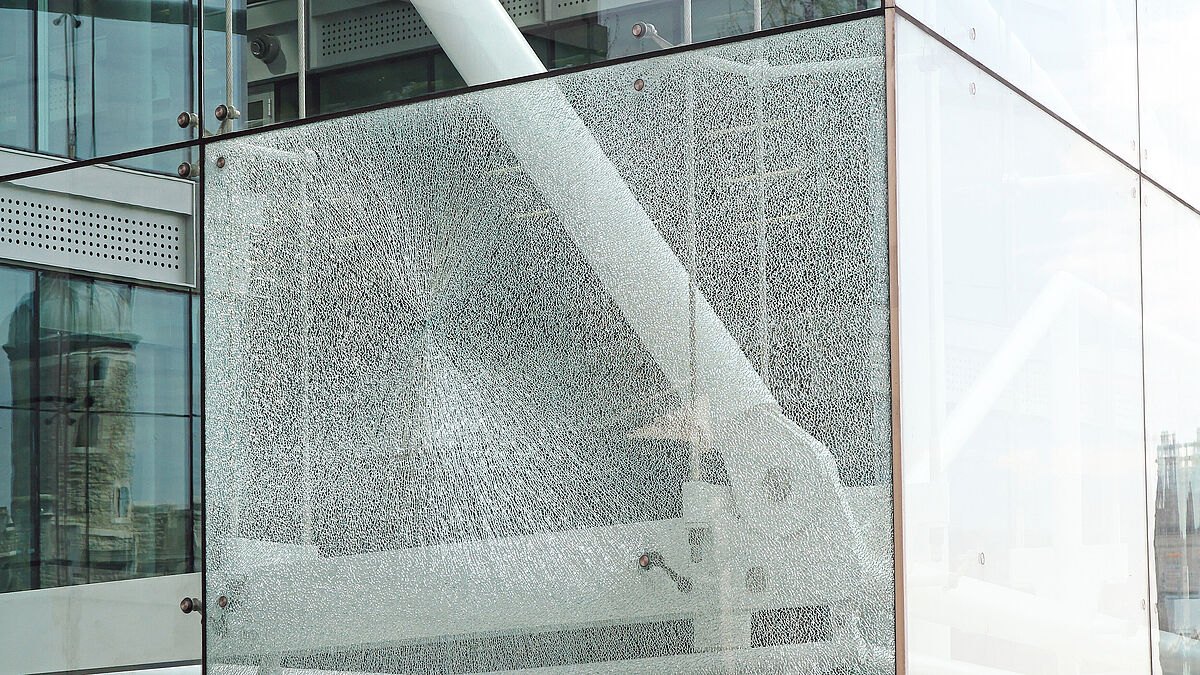

Les règles et mesures appliquées jusqu’à présent ont été synthétisées dans un « concept de sécurité à 4 niveaux » : la vérification de la sécurité structurale, de l’aptitude à l’emploi, du comportement en rupture sûr et à l’état cassé. Ainsi, il existe pour le verre une vérification de la sécurité structurale qui garantit la capacité à supporter la charge attendue. La vérification de l’aptitude à l’emploi permet de limiter les déformations. La vérification du comportement en rupture sûr doit protéger les personnes contre les blessures en cas de bris de verre. La vérification à l’état cassé (concept NB) garantit que le vitrage brisé ne représente pas un danger suivant sa rupture.
Outre les exigences de dimensionnement et de sécurité mentionnées, le cahier technique vise également à attirer l’attention des utilisateurs sur les risques d’un choix de verre défavorable. Aucune interdiction catégorique n’est prononcée, mais des exigences plus strictes sont formulées pour les éléments de construction ou applications vitrées critiques. Un exemple typique est l’utilisation de verre de sécurité trempé (VST) monolithique qui peut se briser à tout moment spontanément sans influence extérieure en raison d’inclusions de sulfure de nickel. Le Heat Soak Test (ESG-HST) ne permet pas non plus d’exclure ce risque et une analyse des risques spécifique au projet est donc requise. En outre, le planificateur ou la planificatrice doit informer la maîtrise d’ouvrage de l’existence d’un risque.
Une assistance technique pour les entrepreneurs

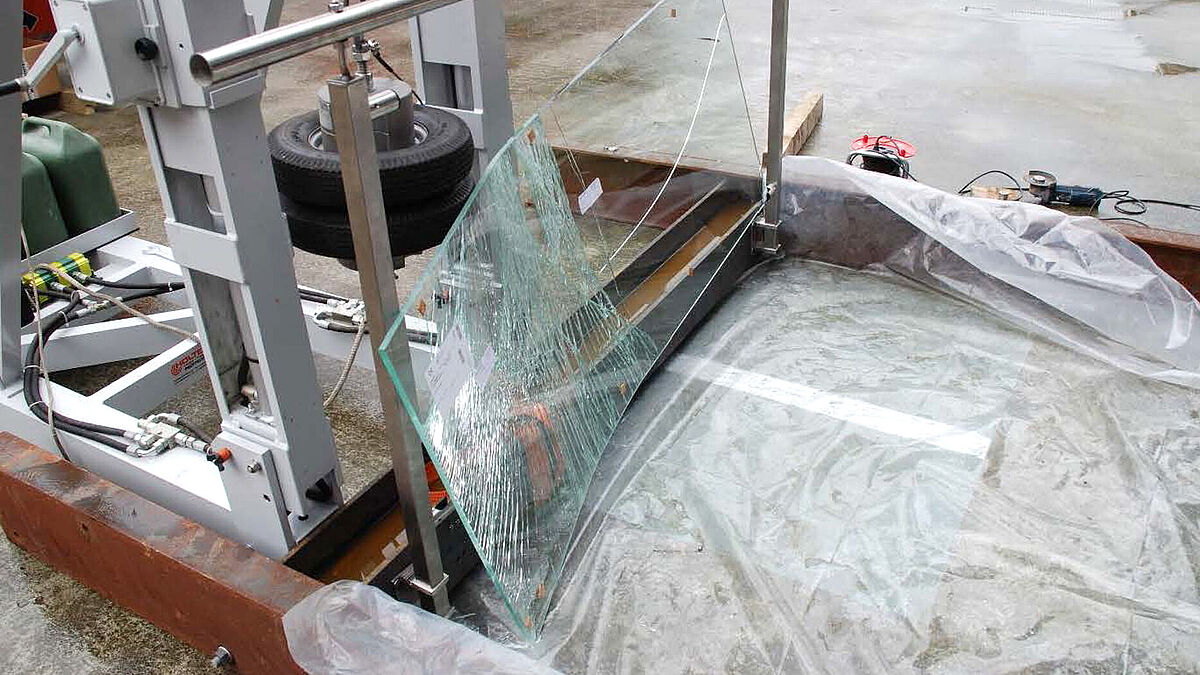

La norme SIA 2057 exige peu d’essais, qui sont souvent coûteux et chronophages. Néanmoins, le concept NB global avec option de test sert de boîte à outils pour définir les exigences de sécurité les plus diverses. Adossé à l’infrastructure du centre de compétences Enveloppe du bâtiment et génie civil (CC GH + IB) de la Haute école de Lucerne, il aide les entrepreneurs à satisfaire aux exigences de sécurité des essais. Nous sommes un partenaire compétent pour les questions pratiques, de la charge ponctuelle ou superficielle sur vitrages intacts ou cassés jusqu’aux essais au pendule.
Le CC GH+ IB promeut une formation concrète pour les futur·e·s ingénieur·e·s en enveloppe du bâtiment, y compris pour les domaines couverts par la norme SIA 2057 à Horw. La collaboration dans le cadre de projets de recherche, de développement et de services génère un savoir-faire précieux pour la planification, l’exécution et l’enseignement. Ainsi, les enseignements tirés de cette collaboration variée sont continuellement intégrés à la formation initiale et continue, de manière à satisfaire aux besoins de la pratique. Dans ce contexte, une offre de formation continue sur la norme SIA 2057 sera mise en place afin de familiariser au travail du verre les exécutants, les planificateurs, les architectes, les techniciens et les ingénieurs.
