Métal et verre

Architecture industrielle sur mesure

Texte : Dipl.-Ing. Claudia El Ahwany / photos : Albrecht Imanuel Schnabel

La société Graf de Dornbirn conçoit et fabrique des modules électroniques utilisés notamment dans les appareils médicaux, les systèmes radio, les supports de stockage, les applications de métrologie. L’entreprise est en pleine croissance dans de nouvelles branches grâce à des processus de fabrication complets, des collaborateurs de longue date disposant d’un solide savoir-faire, des machines ultramodernes et des normes de qualité élevées. Tous les cinq à huit ans, elle est ainsi contrainte d’agrandir sa surface de production. La dernière expansion a été achevée fin 2023, en utilisant la dernière surface vacante du site de l’entreprise, lui conférant ainsi l’apparence d’un campus fermé.



Logistique sophistiquée

Jürgen Stoppel de Baumschlager Eberle Architekten a été chargé de la planification du nouveau bâtiment. Il avait déjà accompagné l’entreprise Graf Elektronik pour plusieurs phases d’agrandissement du site. Il connaît donc très bien les processus et les exigences de l’entreprise. Il explique : « Pour ce nouveau bâtiment, le flux ininterrompu de matériaux était l’un des principaux critères de planification. » Avec environ 150 à 200 commandes traitées en parallèle, dont les quantités varient de 15 à 15 000 unités, il faut garantir que tous les composants puissent être livrés sans problème, stockés facilement entre chaque étape de production et expédiés rapidement. Cela est assuré par des entrepôts à hauts rayonnages organisés de manière chaotique. Le campus en compte déjà trois. Bien qu’elles n’occupent qu’un sixième de la surface au sol, elles constituent l’épine dorsale logistique et s’étirent de la cave à une hauteur de 16 m.

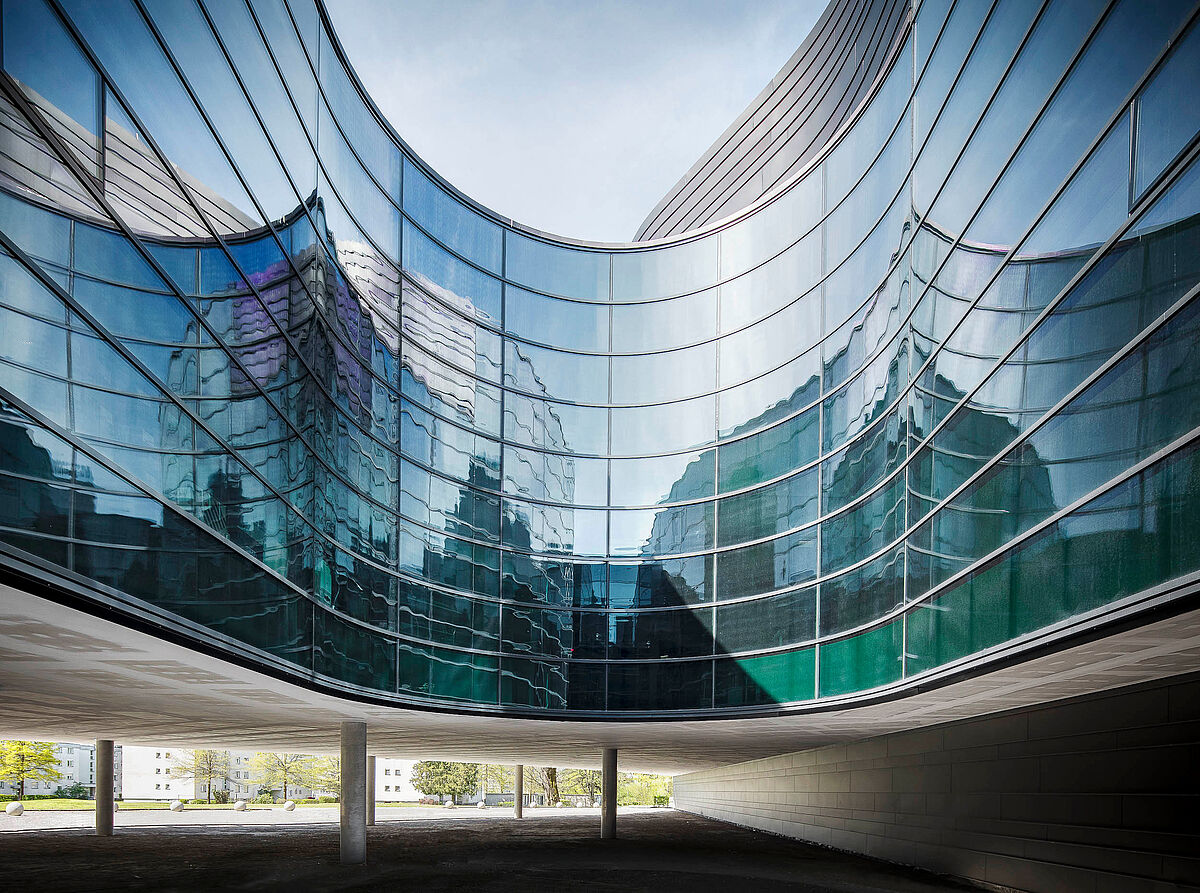

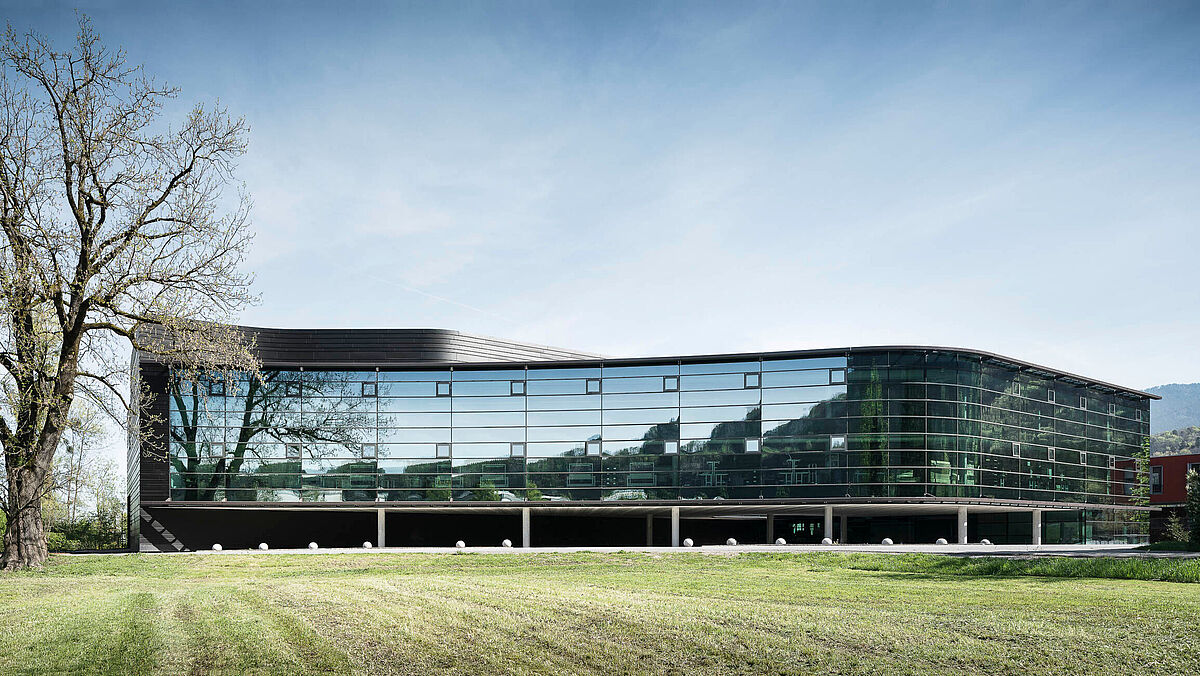

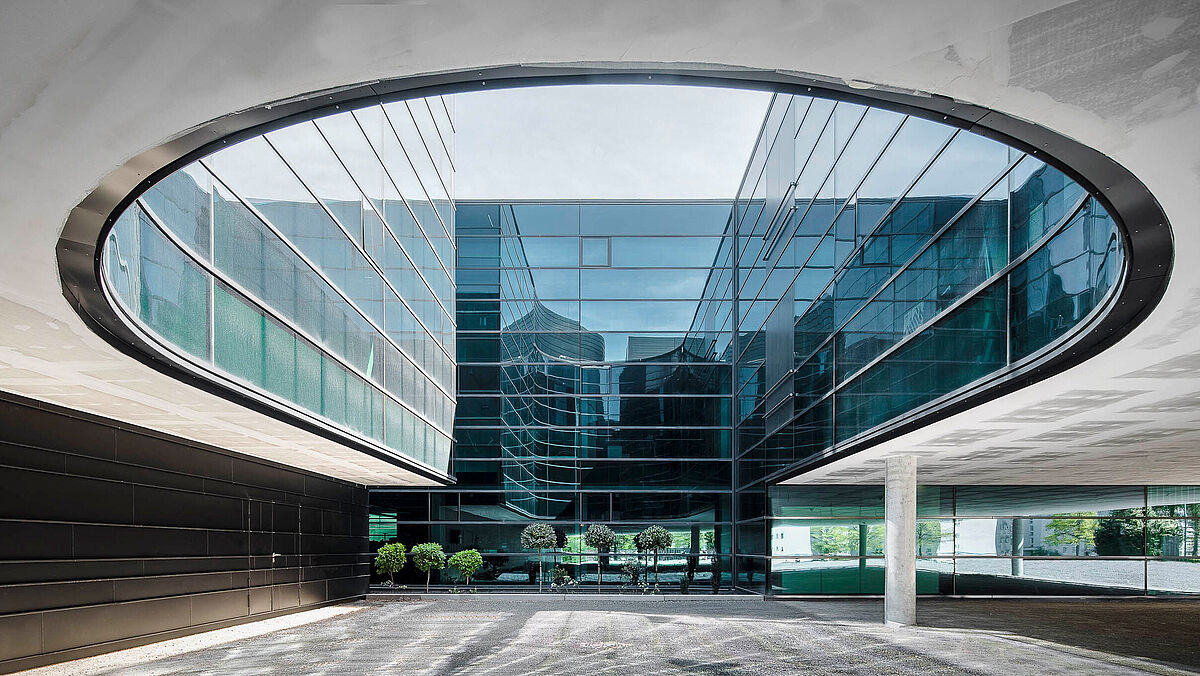

Le nouveau bâtiment se compose de trois étages de quatre mètres de haut chacun. Alors que les deux étages supérieurs servent déjà de bureaux et à la fabrication de modules électroniques, le rez-de-chaussée sert actuellement de parking, avec possibilité de transformation ultérieure en surfaces de production. Cette planification prévoyante a également servi pour le toit. Il a été conçu pour permettre l’ajout sans difficulté d’un étage de production supplémentaire. Afin de créer des conditions de travail optimales, les planificateurs ont mis l’accent sur un bon éclairage naturel. Une cour intérieure vitrée impressionne ainsi par sa forme architecturale galbée. Pour permettre une exploitation maximale du terrain disponible, le plan de construction reprend largement la topographie. Le bâtiment est ainsi galbé à plusieurs endroits, ce qui se reflète également dans l’impressionnante façade en verre.



Façade en verre

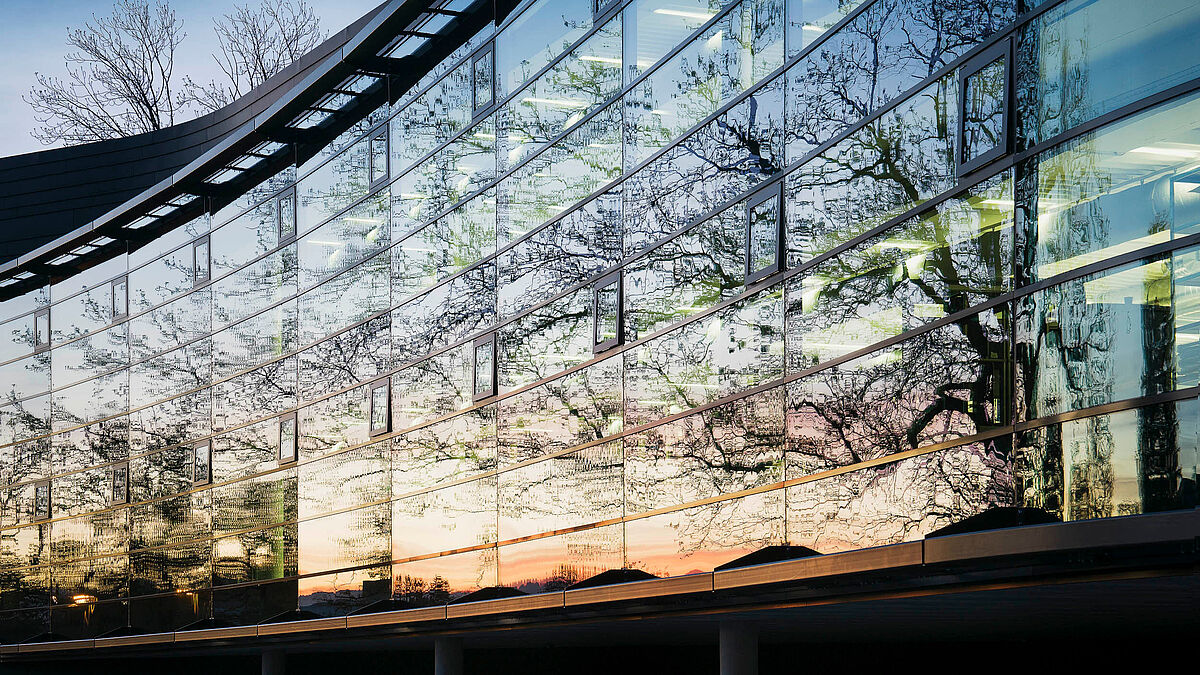

Elle s’étend sur une hauteur de 12,20 m et couvre une surface totale de 1240 m². Pour le choix du verre, les architectes ont opté pour uniglas Sun de Glas Marte, déjà été utilisé ailleurs sur le site. Son avantage : il laisse passer la lumière et les rayons du soleil presque sans entrave. Dans le même temps, le rayonnement thermique à ondes longues est réfléchi, ce qui permet à la chaleur de rester dans la pièce. Le coefficient de transmission thermique (valeur U) le plus faible du verre est de 0,4 W/m²K, la réflexion maximale de la lumière vers l’extérieur est de 15 % (EN 410). uniglas Sun est disponible en double ou triple vitrage. Le nouveau bâtiment de Graf Elektronik a utilisé trois vitres. Leur combinaison a donné exactement la teinte verte souhaitée, car la couleur de la nouvelle façade vitrée devait correspondre à celle d’un bâtiment existant du site de l’entreprise.

Verre bombé

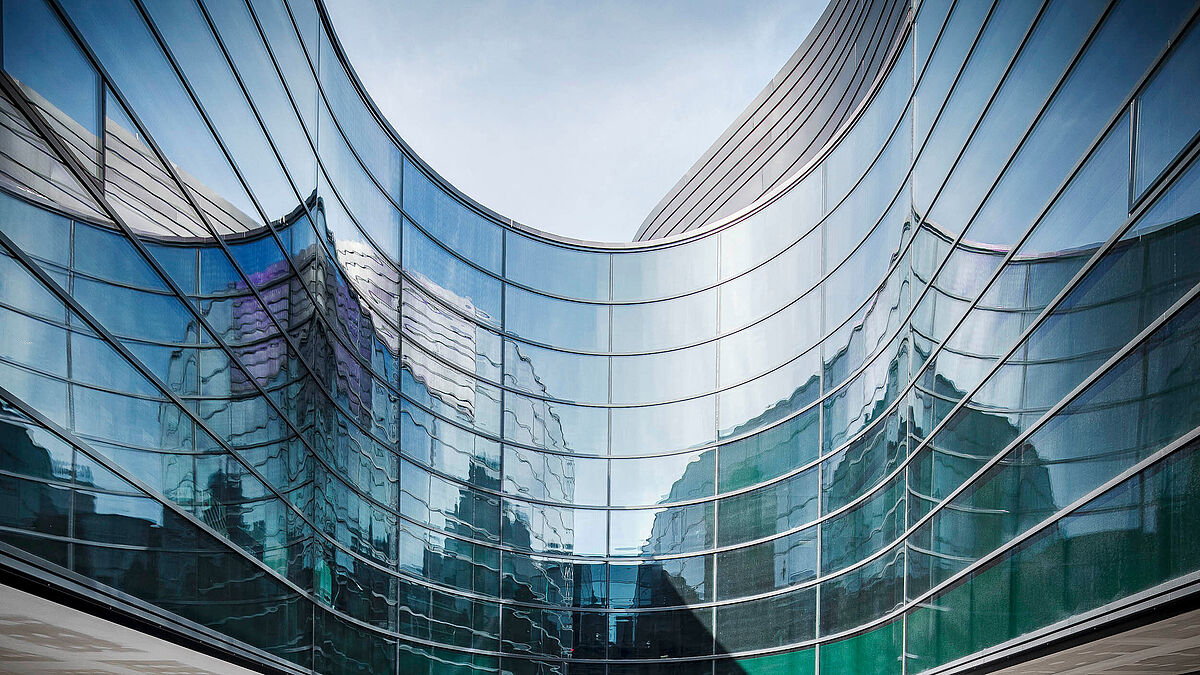

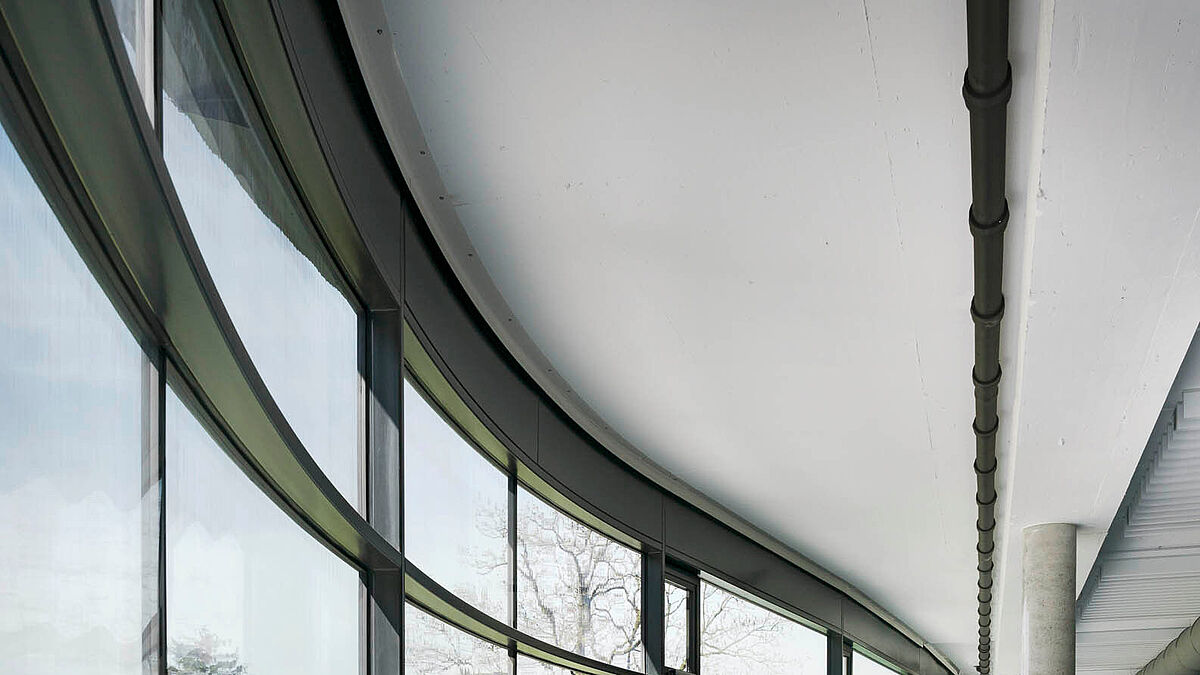

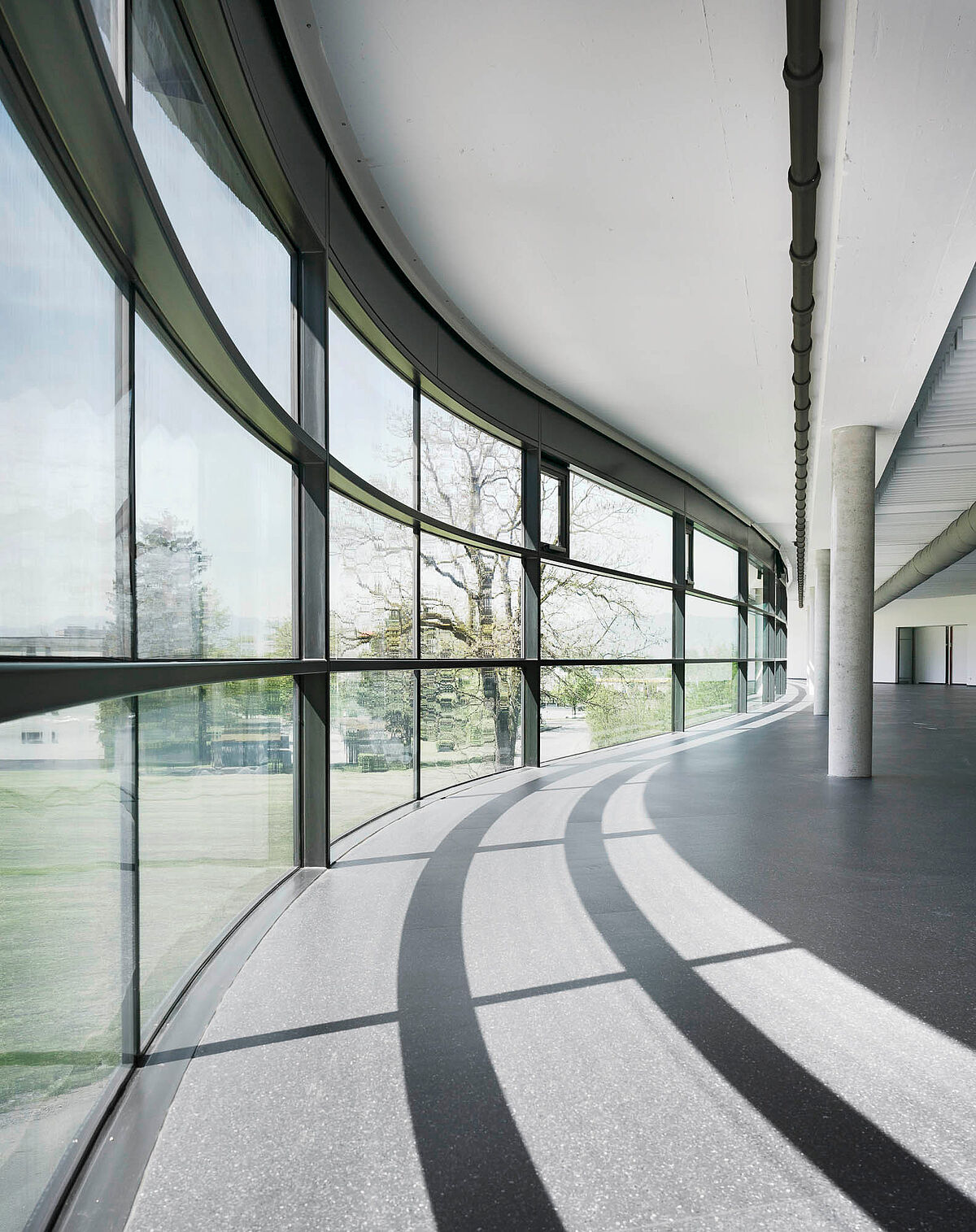

La fabrication du triple vitrage cintré utilisé dans la cour intérieure a été particulièrement exigeante, une capacité que peu d’entreprises en Europe maîtrisent, à l’exception de Glas Marte. Les vitres de 4,80 x 1,0 m ont été fixées à l’aide d’un système poteaux-traverses qui se distingue par ses profilés en aluminium à rupture thermique et sa technologie innovante de blocs isolants. Sa capacité de charge pour vitrages jusqu’à 1500 kg convient pour des usages exigeants sur le plan statique. Et c’est précisément le cas du nouveau bâtiment de l’entreprise. L’étage inférieur étant actuellement encore utilisé comme parking, le bâtiment est ouvert sur l’extérieur. En conséquence, toutes les charges vitrées ont dû être suspendues de la dalle de plafond du dernier étage. Afin d’adapter entièrement l’aspect de la façade vitrée à celui de l’existant, les profilés en aluminium visibles de l’extérieur ont été revêtus par poudrage de la couleur RAL 7021 satinée. Dès que les éléments ont été montés avec l’aide des collaborateurs de Glas-Marte, les joints verticaux ont été remplis de silicone noir et les joints horizontaux ont été comblés avec des profilés de serrage.



Bonne collaboration

Après une période de planification d’environ un an et une période de construction de 20 mois, le bâtiment a pu être inauguré fin 2023. Jürgen Stoppel fait l’éloge de la bonne collaboration avec le donneur d’ordre et Glas Marte et déclare : « L’entreprise Graf est un excellent maître d’ouvrage. Ils savent ce qu’ils veulent et nous font confiance. Ainsi, peu de concertations sont nécessaires pour la réalisation du projet. » Il ajoute : « Les collaborateurs de Glas Marte, en particulier Bernhard Feigel, sont pour nous d’excellents interlocuteurs. Le directeur de Glas Marte a déjà veillé à plusieurs reprises à ce que nos idées architecturales se concrétisent techniquement.  ■
